一、 核心系统构成与工作原理
该系统主要由以下部分组成：
- 电动蝶阀执行机构：采用一体化多回转电动执行器，配备高清晰LCD数字、全中文液晶显示屏，可直接观察阀门开度。

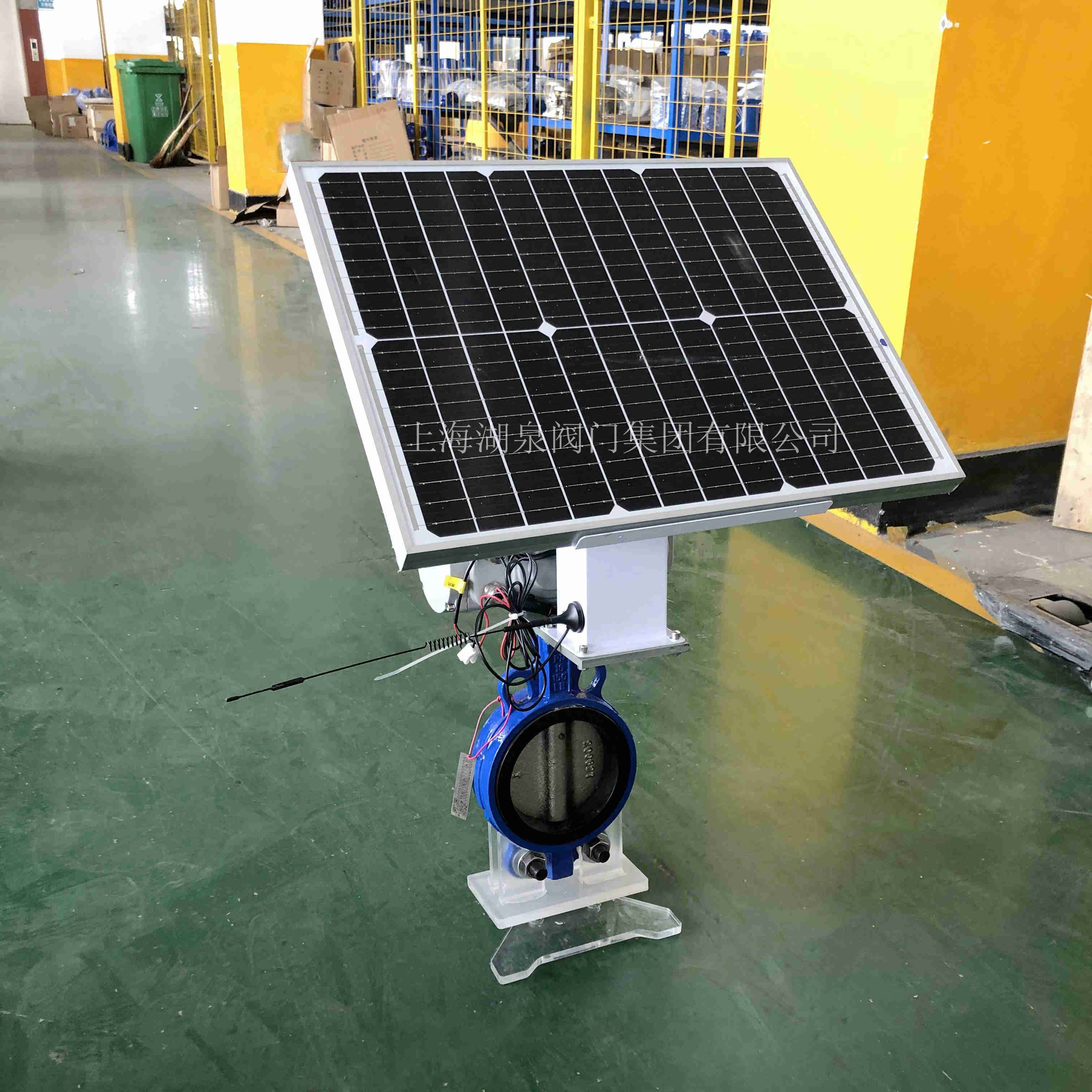

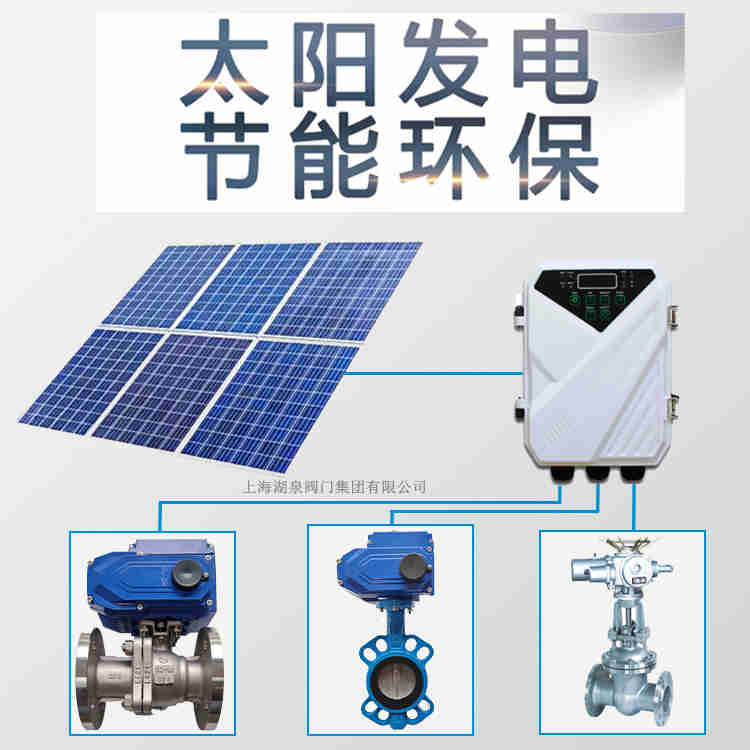

- 双模供电单元：支持太阳能供电与市电互补。核心为低功耗设计，支持DC24V/48V太阳能供电，免除繁琐布线；同时兼容AC220V-380V自适应输入，确保在市电可用区域或光照不足时稳定运行。
- 内置物联网无线控制模块：阀门内置专用无线控制模块，无需外配控制箱，体积小巧，安装简便。模块支持4G等无线通信方式，实现与物联网平台及控制终端的远程连接。
- 远程操控平台：支持通过智能手机APP或专用物联网平台进行控制。平台默认免配置调试，操作简单便捷。
其工作原理为：太阳能板（或市电）为阀门提供电力，内置的无线控制模块将阀门状态（如开度、开关状态）实时上传至物联网平台。用户通过手机APP或电脑终端即可远程发送控制指令（如开启、关闭、调节开度），指令经由无线网络传输至阀门执行机构，完成相应操作。
二、 主要产品特性与优势
- 灵活供电与高适应性：太阳能/市电互补设计，适应无市电或市电不稳定的野外环境。多种电压可选（DC24V/48V，AC220V-380V），匹配方便。
- 无线远程控制与实时监控：通过4G网络实现远程无线控制，无需现场操作。支持全状态信息监控，可实时查看阀门开度、开关状态等参数。
-
高度智能化与自动化：
- 支持定时控制、逻辑组态控制，可根据预设条件或第三方传感器输入实现阀门自动控制。
- 支持中停及ESD（紧急停车）功能。
- 支持第三方传感器接入与定制算法集成，满足复杂自动化需求。
-
多重安全与保护机制：
- 电气安全：对外接线口采用光/磁隔离，控制信号与内部电气隔离，安全可靠。
- 运行保护：具备缺相保护、禁动延时保护、电子互锁保护、瞬间过力矩保护等功能，有效保护设备。
- 防护等级高：电动阀门防护等级达IP67以上，适用于恶劣环境。
- 便捷安装与强大扩展性：内置模块设计简化安装。支持通用DI、DO、RS-485总线接口，数据传输距离远、速度快。支持多个阀门联动控制与系统扩展。
- 本地与远程操控结合：具备本地手动开关与远程控制模式，现场调试、维护方便快捷。
三、 典型应用场景
该产品适用于需要远程、自动化控制且供电条件复杂的各类流体管路系统，主要包括：
- 农业灌溉与喷淋系统：实现农田、果园的远程定时、定量灌溉控制。
- 城市给排水与环保工程：用于污水处理、管网调控等。
- 石油、化工、冶金、电站等工业系统：作为工艺管道中的调节和截流设备。
- 楼宇控制与水处理系统：实现智能水务管理。
四、 技术参数概要
- 电源：电机电源三相交流380V（可特殊订货），控制电源220V或24VDC。
- 工作环境温度：-20~60℃（可特殊订货扩展范围）。
- 防护等级：IP65，可特殊订货IP67。
- 工作制：短时15分钟（可特殊订货30分钟）。
综上所述，太阳能/市电互补物联网电动蝶阀无线远程操控系统通过融合可再生能源、物联网与自动化技术，提供了一种高效、可靠、节能且部署灵活的流体控制解决方案，显著提升了相关领域的管理效率与智能化水平。
