风光互补直流24V供电电动球阀DN80 PN16是一款专为无稳定电网或注重绿色节能的应用场景设计的智能流体控制设备。它集成了电动球阀的可靠结构、风光互补可再生能源供电系统以及物联网智能控制技术，为远程自动化管理提供了高效解决方案。
产品结构与工作原理
该产品主要由电动球阀本体与智能电动执行机构两部分构成。球阀本体通常采用浮动球设计，通过阀杆驱动球体旋转90°实现快速启闭，具有流体阻力小、密封性能优良的特点。执行机构内置智能控制模块与电机，接收控制指令后精确驱动阀门动作。其核心供电方式为直流24V，并兼容太阳能等可再生能源输入，构成风光互补供电系统，实现能源自给或补充，特别适合偏远地区或节能要求高的场合。
关键技术与功能特点

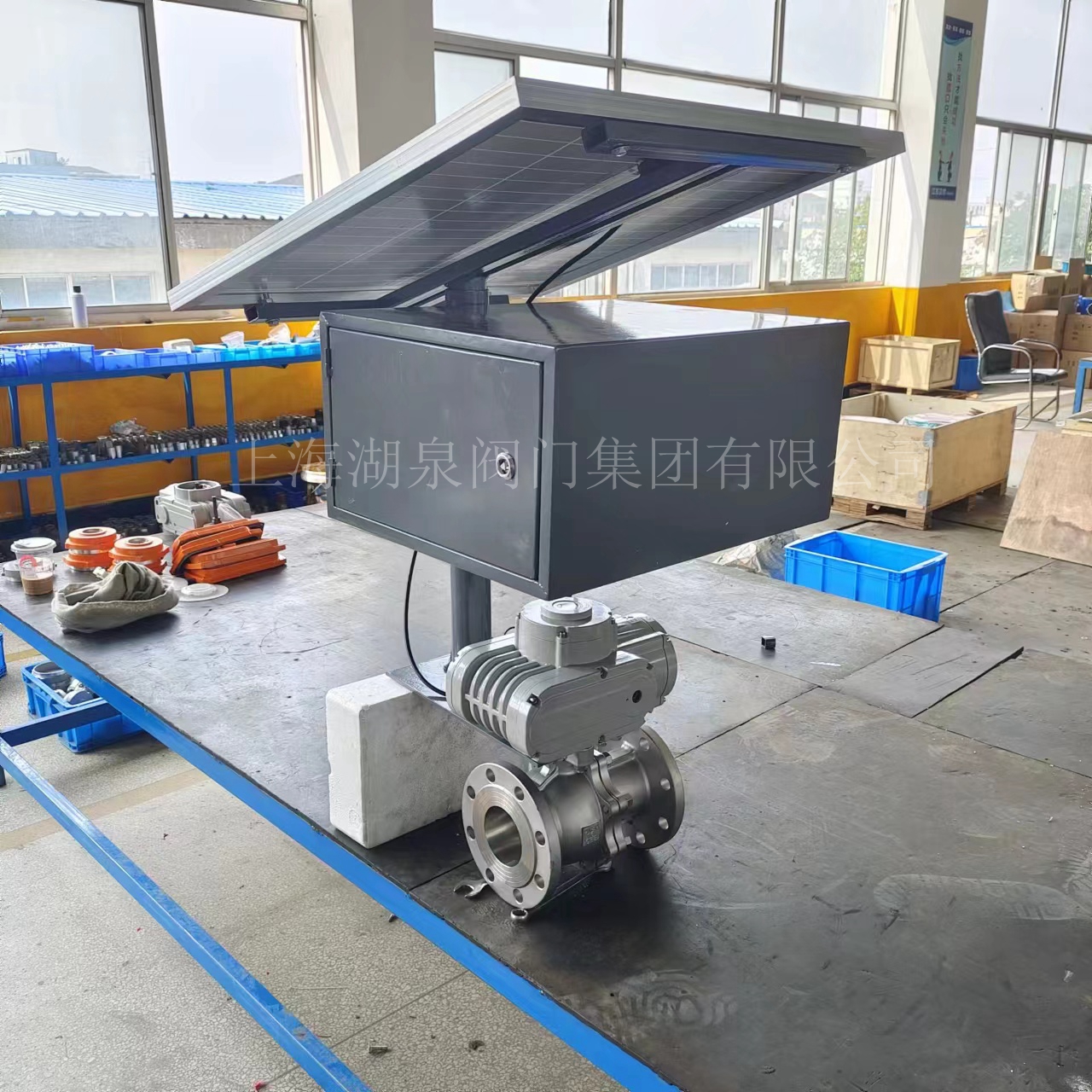

风光互补直流24V供电系统：执行器电源兼容DC 24V，并支持接入太阳能等可再生能源，实现绿色供电。 该系统待机功耗低（通常低于2W），能在无稳定市电环境下保障阀门长期稳定运行。

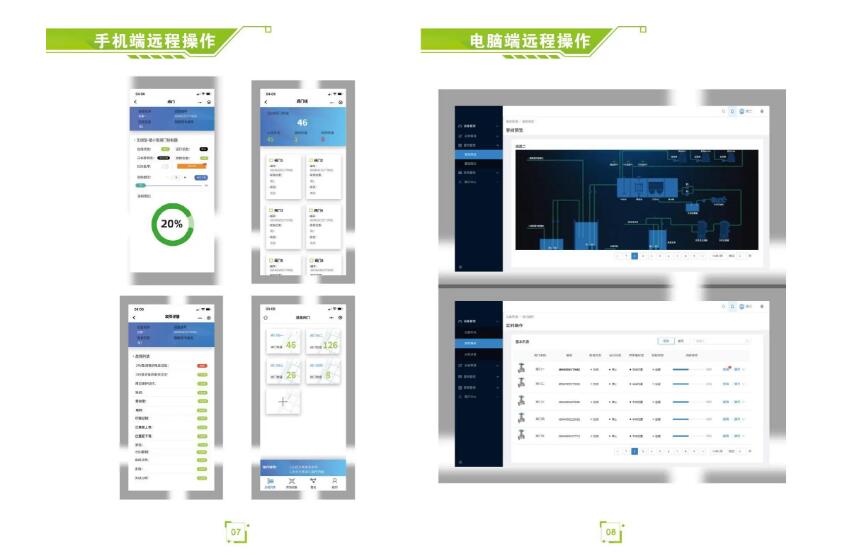

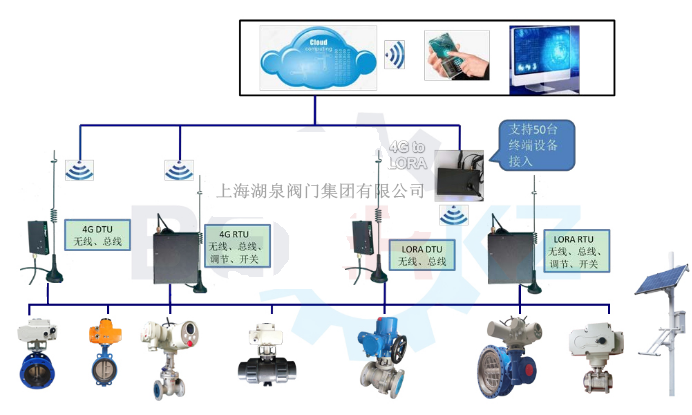

物联网与智能远程控制：设备支持通过4G、Wi-Fi、NB-IoT等通信协议接入物联网，实现云端远程操控、状态监控与数据管理。 具备远程控制、现场控制及总线集中控制多种模式。
全面的状态监控与诊断：内置传感器可实时监测阀门开度、负载电流等运行状态，并能识别卡阻、过载等故障，实现预警与诊断。1位置反馈精度高，分辨率通常高于1/200。
高性能执行机构：采用电子刹车及无火花换相技术，确保控制平稳可靠。 执行器常具备非侵入式设计，便于通过红外或面板进行参数设置。防护等级通常为IP67，适应较恶劣环境。
优异的阀门机械性能：DN80口径球阀结构启闭迅速，密封可靠。阀座密封材料常采用聚四氟乙烯（PTFE），在PN16（1.6MPa）压力下具有良好的密封能力。
主要技术参数
- 公称通径：DN80。
- 公称压力：PN16 (1.6MPa)。
- 阀体材质：常见为WCB铸钢、CF8M不锈钢或铸铁，具有良好的强度与耐腐蚀性。
- 连接形式：多为法兰连接，符合ANSI B16.5、DIN等标准。
- 执行器电源：直流24V（DC 24V），兼容风光互补系统输入。
- 控制信号：支持4～20mA DC、1-5V DC等模拟量信号及开关信号输入。
- 响应速度：90°行程执行时间通常不超过8秒。
- 工作环境温度：常见范围为-10℃至55℃或更宽。
- 适用介质：水、油、气体及其他一般性流体。
应用领域
此产品广泛应用于需实现远程自动化控制、且供电条件受限的场合：
- 环保水务与智慧农业：用于偏远地区管网、泵站或灌溉系统的流量与压力远程控制。
- 新能源与分布式系统：搭配风光互补供电，适用于离网型泵站、储能系统等。
- 化工、石油与制药行业：在自动化生产线中控制各类介质，满足精确调节与远程管理需求。
- 建筑与工业自动化：适用于中央空调系统、水处理等需节能自动控制的场合。
设计标准与认证
产品设计与制造常遵循GB12237、API 608、API 6D等阀门标准，法兰连接尺寸符合ANSI B16.5、DIN等国际通用标准，确保产品的可靠性与互换性。
综上所述，风光互补直流24V供电电动球阀DN80 PN16是一款融合了高效机械结构、智能电控、物联网通讯及绿色能源技术的工业阀门，为现代流体系统的自动化、智能化与可持续运行提供了可靠解决方案。
