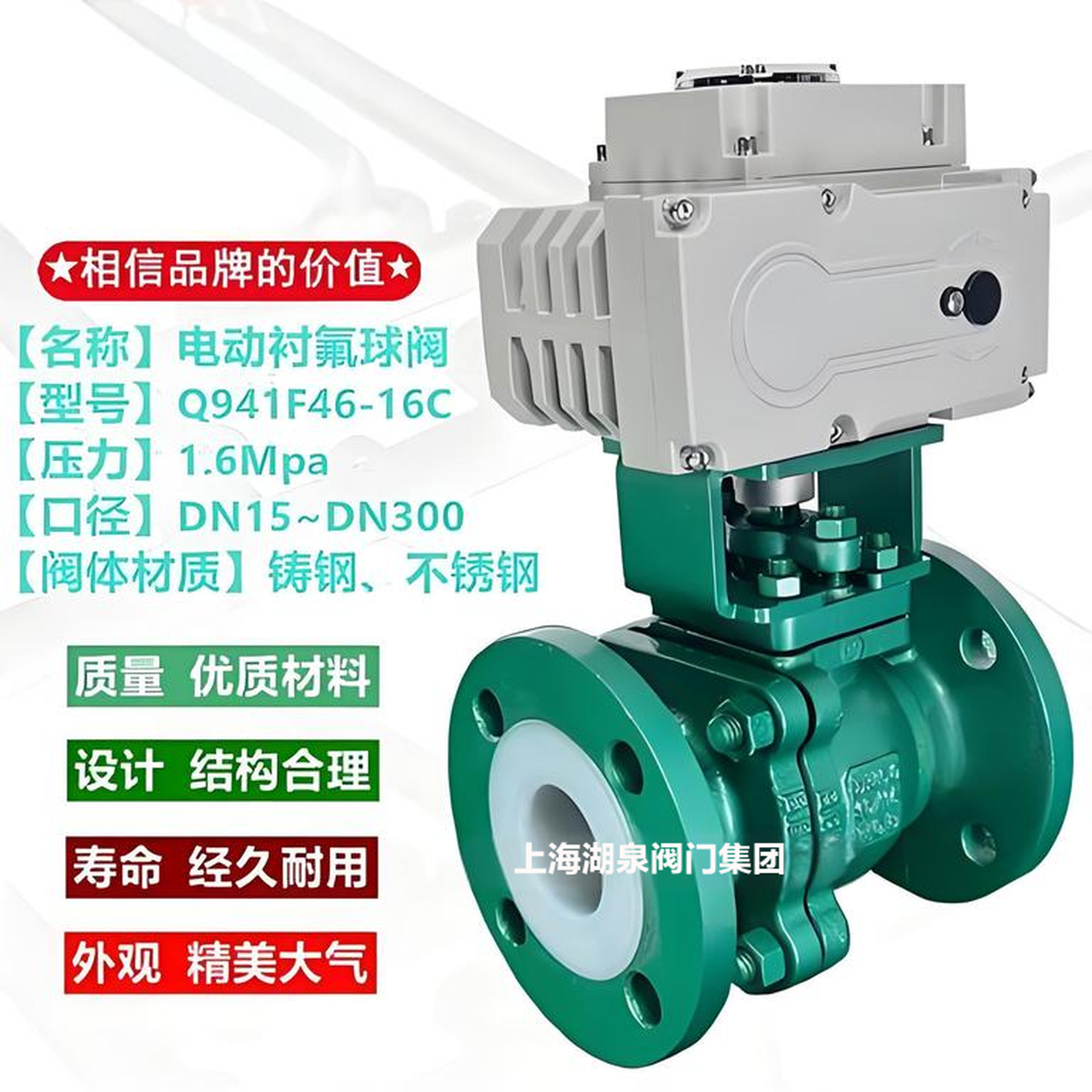

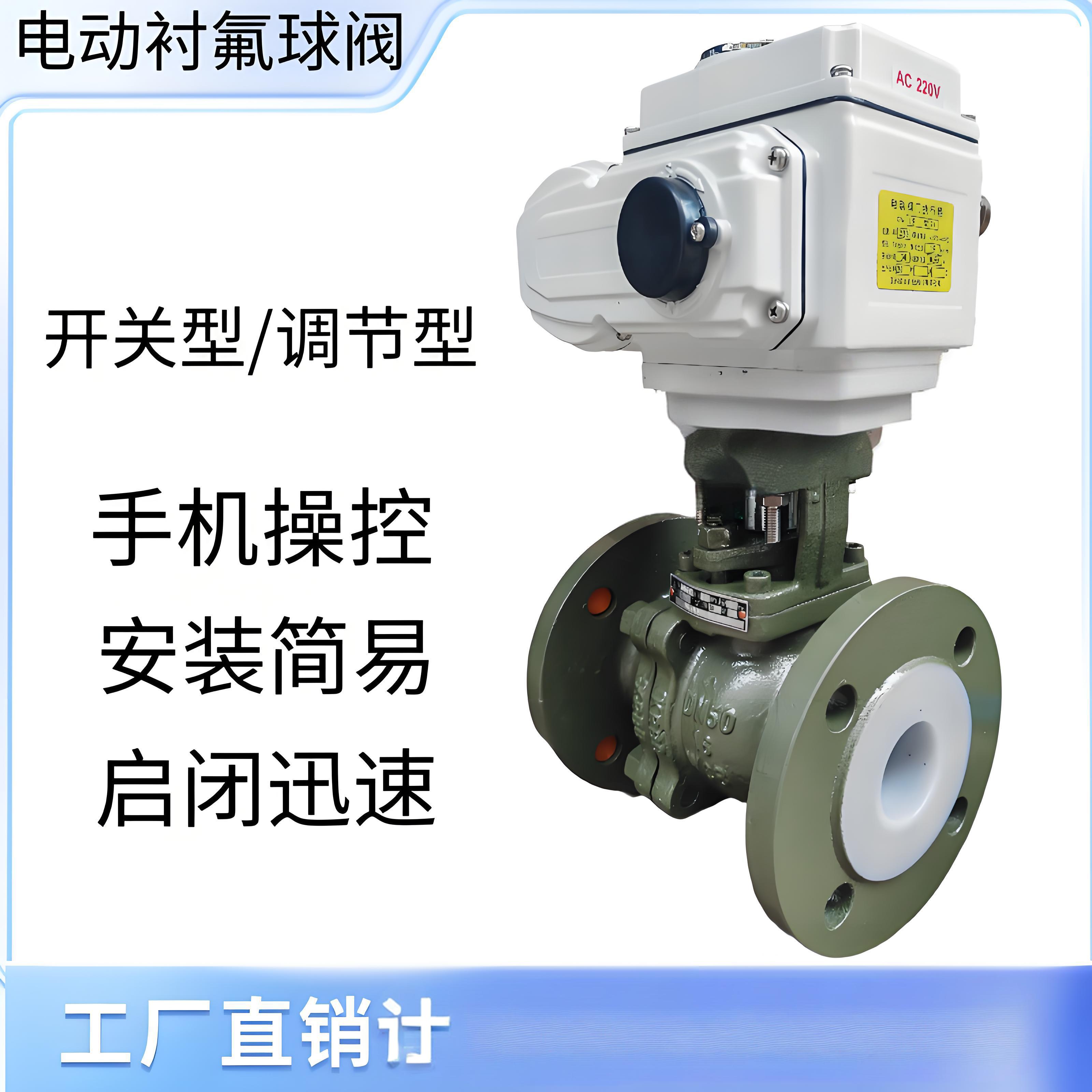

Q941F46-16 DN65电动衬氟球阀的技术参数如下：
基本信息
- 产品型号：Q941F46-16 DN65
- 公称通径：DN65 mm
- 公称压力：PN1.6 MPa（对应“-16”）
- 连接形式：法兰连接（符合 JB/T 79-94、GB/T 17241.6 等标准）
- 驱动方式：电动执行机构
- 结构形式：全通径浮动球（两段式/对开二片式）
材料与结构
- 阀体材质：通常为铸钢（WCB）或不锈钢（CF8/CF8M），衬里材料为 FEP（F46） 或 PTFE（F4）
- 球体与阀杆：一体化铸（锻）造，提升结构强度与安全性
- 密封材料：软密封阀座（如PTFE、F46），填料采用 V型或人字环形PTFE，实现 零泄漏（A级密封）
性能参数
- 适用介质：硫酸、氢氟酸、磷酸、氯气、强碱、王水、有机酸、强氧化剂等强腐蚀性介质
-
工作温度范围：
- 标准型：-20℃ ~ +150℃
- 高性能型：-50℃ ~ +180℃（部分厂家标注）
- 泄漏量：软密封达 零泄漏（符合GB/T 13927或API 598 A级标准）
- 流量特性：快开特性
- 启闭角度：0°~90°（±5°）
电动执行机构参数
- 电源电压：AC 110V / 220V / 380V 或 DC 24V / 220V
- 控制信号：4–20mA、0–10V 或 1–5V DC（用于调节型）
- 输出力矩：50 N·m ~ 3000 N·m（依型号而定）
- 动作时间：常见为 15秒、30秒 或 60秒（全开/全关）
- 防护等级：IP54、IP65、IP67、IP68（可选）
- 防爆等级：ExdⅡ BT4（部分型号支持，如防爆型）
- 定位精度：±1%（智能调节型）
外形尺寸（参考 JB/T 79-94 标准）
| 公称通径 DN (mm) | L (mm) | D (mm) | D1 (mm) | D2 (mm) | f (mm) | b (mm) | n-Φd (螺栓孔) | H (mm) | W (mm) | 重量 (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| 65 | 220 | 180 | 145 | 120 | 3 | 20 | 4-Φ18 | 261 | 460 | ≈17 |
注：具体外形尺寸可能因厂家略有差异，建议以实际产品图纸为准 。
应用领域
- 石油、化工、制药、农药、制酸制碱、冶金、环保（污水处理）、水处理等
- 适用于含固体颗粒或高粘度的苛刻腐蚀性工况
