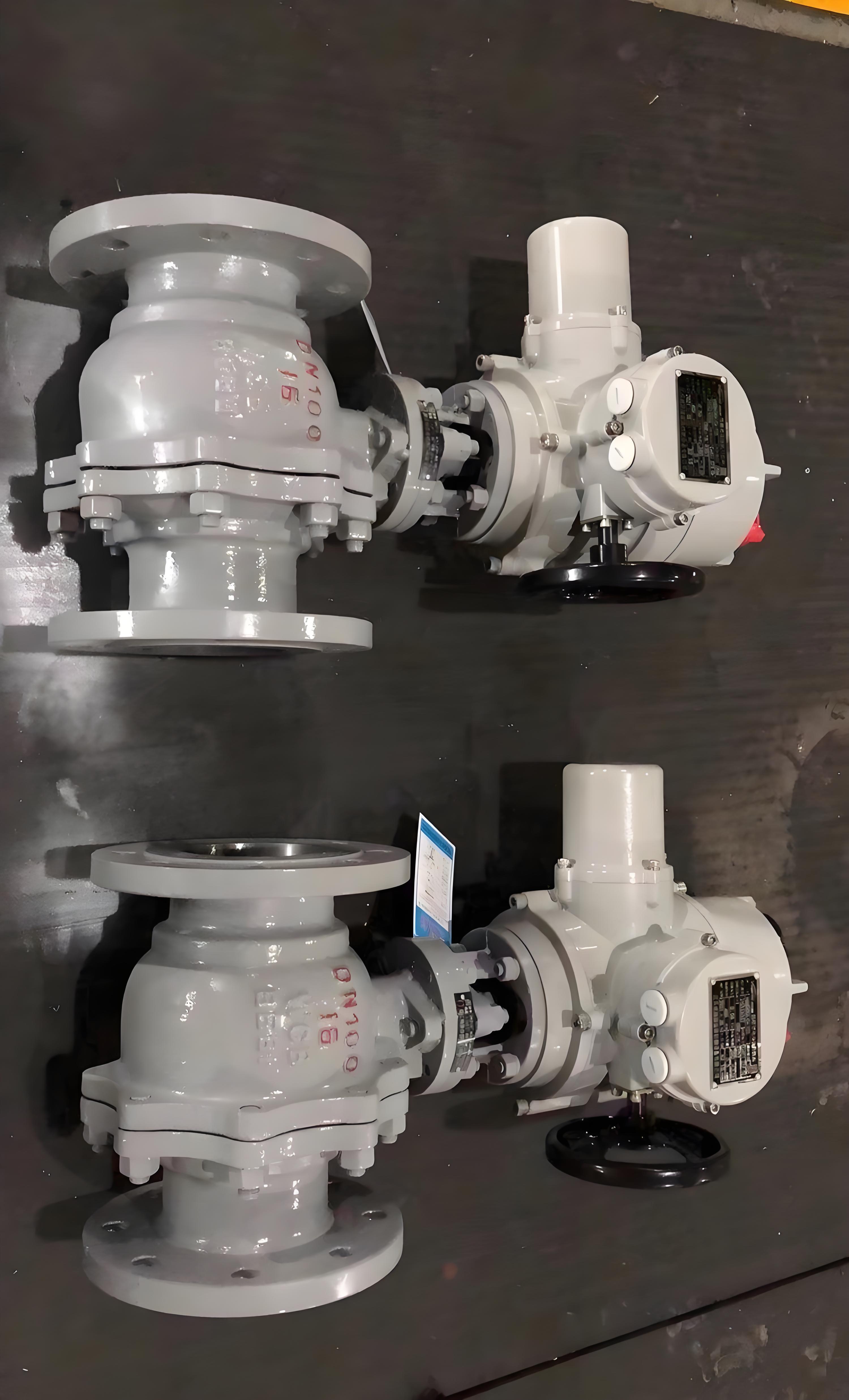

DN250 Q941F-16 电动球阀是一款采用电动执行机构驱动的工业阀门，专为管道系统中流体的通断与精确流量调节而设计。该型号阀门公称通径为250毫米，公称压力为PN16（1.6MPa），其核心特点是内置伺服系统的智能一体化执行器，可直接接收4-20mA模拟量控制信号，实现远程自动化控制与比例调节。
一、 产品结构与工作原理
该阀门采用直连式结构，由电动执行器与浮动球直通式球阀直接连接而成。
执行机构内置伺服系统，无需外配伺服放大器，接入4-20mA控制信号及220V AC电源即可驱动。
控制系统通过改变输入电流信号（4-20mA），可精确控制球体进行0~90°的旋转，从而实现从全关到全开的连续调节或两位式切断，以精确控制介质流量。
二、 主要技术参数与性能
基本规格：公称通径DN250，公称压力PN16（1.6MPa）。
连接方式：法兰连接。
阀体材质：常用碳素钢（WCB）、不锈钢（如304/CF8、316/CF8M）及合金钢，以适应不同介质要求。
密封形式与温度：
软密封（Q941F）：阀座密封面采用聚四氟乙烯（PTFE）或增强型PTFE，密封性能优越，适用于水、气、油等介质，适用温度一般≤180℃。
金属硬密封（Q941Y）：密封面采用金属堆焊钴基等硬质材料，耐磨性高，适用于含颗粒介质，适用温度可达≤425℃或更高。
流量特性：快开特性。
调节性能：作为智能调节型阀门，其基本误差≤±1%，死区≤1%，回差≤1%，可实现对流量的高精度比例控制。
泄漏等级：软密封形式可实现零泄漏，硬密封形式的泄漏量极低。
防护与安全：产品具备防静电功能，阀杆采用防喷出设计。
执行机构防护等级可达IP67，并可提供ExdⅡBT4防爆等级，适用于易燃易爆环境。
具备失信号保护功能，当控制信号中断时，阀门可自动切换至预设的安全位置（全开、全关或保持）。
三、 核心特点
智能一体化控制：执行器内置伺服系统，直接接收4-20mA标准工业信号，接线简单，集成度高，便于接入自动化控制系统。
结构紧凑可靠：采用直连和短结构设计，体积小、重量轻，阀座与法兰端面距离近，减少了介质在阀腔内的滞留。
密封性能优异：根据工况可选择软密封（零泄漏）或金属硬密封（耐高温、耐磨），确保长期稳定运行。
适用范围广泛：通径覆盖范围大（DN15-DN300），
适用于石油、化工、冶金、制药、电力、轻工、造纸、环保等多个行业的自动化控制系统。
除常规气体、液体、蒸汽外，也适用于控制污水、高粘度及含纤维杂质的介质。
维护简便：采用下装式阀杆结构，聚四氟乙烯填料密封，并配备止推轴承以降低操作扭矩，延长使用寿命。
四、 选型与应用提示
在选择DN250 Q941F-16电动球阀时，需明确以下工况参数：
介质类型：明确介质的腐蚀性、是否含颗粒或纤维，以确定阀体材质（C-碳钢、P-304不锈钢、R-316不锈钢等）和密封形式（F-软密封、Y-硬密封）。
介质温度：根据温度范围选择对应的密封材料。
控制要求：确认需要开关型控制还是连续的调节型控制。
环境要求：若用于危险区域，需指定防爆等级（如ExdⅡBT4）。
电源规格：确认执行机构电源为220V AC或380V AC。
该阀门是工业自动化管道系统中实现可靠切断与精确流量调节的关键设备。
