在现代农业灌溉、远程油田管道管理、环保水处理及各类野外流体输送场景中，实现阀门的稳定、可靠且无需市电的远程控制，长期面临供电难、布线贵、维护繁三大痛点。4G太阳能电动球阀通过集成绿色能源、无线通信与精准机械控制，构建了一个高度自主化的智能控制系统，彻底打破了传统阀门在供电和布线上的地理限制 。本文将从能源供应、智能控制、低功耗设计及系统协同四个维度，深入解析其核心技术原理与设计要点。
一、 能源供应系统：构建“光伏-储能”微电网
能源系统是设备在无市电环境下持续运行的基石。4G太阳能电动球阀不依赖传统电网，而是建立了一套独立的“光伏-储能”微电网，确保在偏远地区实现能源自给自足 。
1. 高效光电转换
系统核心部件为太阳能电池板，利用光伏效应将光子能量直接转化为直流电能。在日照充足时，电池板产生的电能一方面直接供给系统工作，另一方面将多余电能存储至配套锂电池或胶体蓄电池中 。针对户外恶劣环境，部分高端型号采用高效单晶硅太阳能电池片及特殊涂层层压技术，具备防污和“自清洁”功能，确保持续高效的能量采集 。
2. 智能电源管理（BMS）
内置的电源管理模块（如PWM或MPPT控制器）扮演“能源管家”角色。其核心功能包括：
- 智能充放电调节：动态调节充电电流与电压，防止电池过充；在放电时稳定输出电压 。
- 低压保护机制：当电池电量过低时启动保护机制，防止电池过放损坏，极大延长电池寿命 。
- DC-DC转换优化：通过专用的DC电源转换电路，将电池电压转换为主控芯片、4G模块及电机驱动所需的稳定电压等级，减少能量损耗 。
3. 续航能力保障
经过优化的低功耗设计使得储能电池在连续阴雨天气下仍能保障阀门正常工作7-15天甚至更长 。例如，采用10W小太阳能板配合大容量可充电锂电池，即可实现全天候持续工作，彻底摆脱对市电的依赖 。
二、 智能控制系统：远程操控的“智慧大脑”
以4G通信技术为核心的控制系统负责接收指令、处理信息并驱动执行，是实现远程无人值守的关键 。

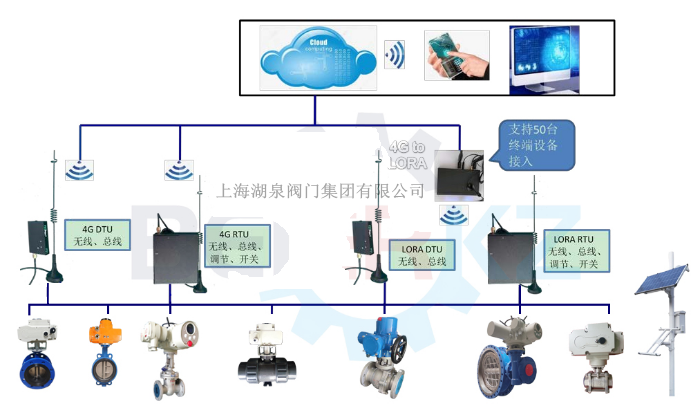

1. 4G全网通通信架构

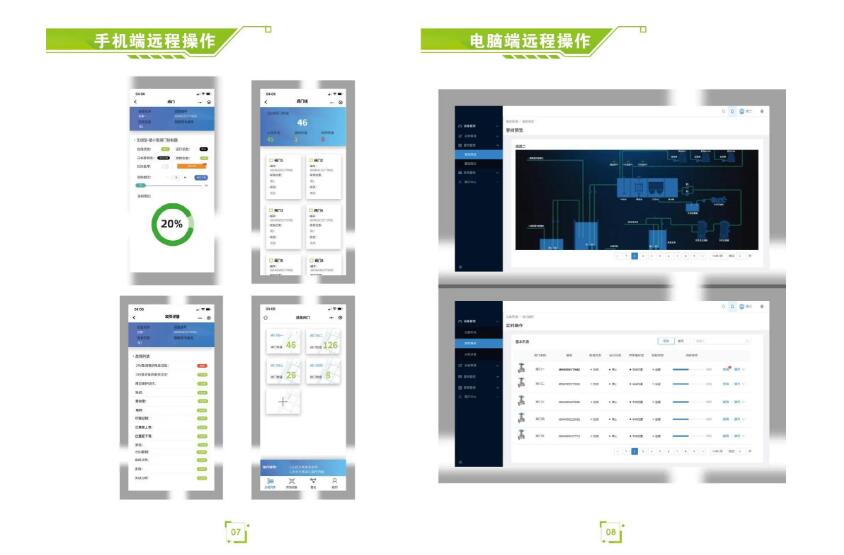

- 指令传输链路：用户通过手机APP、电脑软件或云平台发送控制指令（开启、关闭、调节开度）。指令经互联网传输至移动运营商4G基站，再通过4G信号发送至阀门内置的4G通信模块 。
- 通信模块选型：主流方案采用4G LTE Cat.1低功耗实时在线通讯技术，无需唤醒即可进行快速远程控制，响应时间通常小于5秒 。相比NB-IoT/LoRa，4G覆盖更广、速率更高，适合传输更丰富的指令和数据，适用于大多数有运营商网络覆盖的地区 。
- 硬件电路设计：通信模块外围电路需包含电平转换单元（TXD/RXD），以实现主控芯片与通信模块之间的信号匹配 。同时，网络模块供电端口需并联电容以滤除噪声，确保通信稳定性 。
2. 核心处理器决策逻辑
4G模块解析指令后传递给核心处理器（MCU或小型PLC）。处理器根据预设程序逻辑判断指令类型：
- 正向旋转信号：对应“开启”指令，驱动电机正转 。
- 反向旋转信号：对应“关闭”指令，驱动电机反转 。
- 状态反馈闭环：阀门内部的位置传感器、扭矩传感器实时将开度、运行状态反馈给处理器，处理器再通过4G模块回传至云平台，形成完整的监控闭环 。
3. 自动化策略与报警
系统支持预设控制策略，如“水位超过警戒线自动泄洪”、“按时间表定时灌溉”等，实现真正的无人值守 。一旦出现水位超限、设备故障、非法闯入或供电不足，系统立即通过短信、APP推送等方式向管理员报警，实现主动式运维 。
三、 阀门执行系统：精准机械动作转化
智能系统的电信号最终需转化为精确的物理动作，执行系统由电机、减速机构及阀体组成 。
1. 电机驱动与放大
处理器发出的微弱电信号经电机驱动电路放大后，驱动微型直流电机旋转。电机作为系统的“肌肉”，将电能转化为机械能（旋转扭矩） 。为满足太阳能供电特性，电机需具备低功耗、高扭矩的特点 。
2. 减速与运动形式转换
- 多级减速增扭：电机高转速、低扭矩无法直接驱动球阀，需通过减速齿轮组（如行星齿轮）进行多级减速，转化为低转速、高扭矩输出 。
- 旋转到直线/回转转换：通过蜗轮蜗杆或丝杠结构，将电机的旋转运动转化为阀杆的90度直角回转运动 。
3. 阀芯动作与密封
阀杆带动球芯旋转。当球体通孔与管道方向一致时为全开状态；垂直时为全关状态，依靠密封座实现完全切断 。部分设计采用零压力开启技术，降低启动扭矩需求，进一步节省能耗 。
四、 低功耗设计关键技术
低功耗是太阳能供电系统能否长期稳定运行的决定性因素。设计重点在于“开源节流”与“智能休眠”。
1. 硬件级低功耗优化
- 主控芯片选型：选用超低功耗微控制器，在非工作时段进入深度睡眠模式，仅保留看门狗和中断唤醒功能 。
- 电路隔离与检测：设置电压检测电路（含电阻分压与滤波电容），实时监控电池状态。当电压异常时，主控芯片可切断非必要负载，保护电池 。
- 继电器驱动优化：阀门控制电路常采用双继电器设计（分别控制正反转），并在继电器线圈两端并联二极管以吸收反向电动势，保护驱动三极管，提高电路可靠性 。
2. 通信协议优化
- 心跳包策略：4G模块在不传输数据时，可通过调整心跳包间隔降低功耗。Cat.1模块支持PSM（省电模式）和eDRX（扩展非连续接收），显著降低待机功耗 。
- 数据压缩传输：仅上传关键状态数据（如开度、电量、故障码），避免冗余数据传输造成的流量与能耗浪费 。
3. 机械结构节能
- 低水损设计：优化阀体流道，减少流体阻力，降低阀门启闭时的负载扭矩 。
- 高精度编码器：采用0.1%精度霍尔编码器，精准定位阀位，避免电机因过冲而反复调整，减少无效能耗 。
五、 应用场景与选型建议
1. 典型应用场景

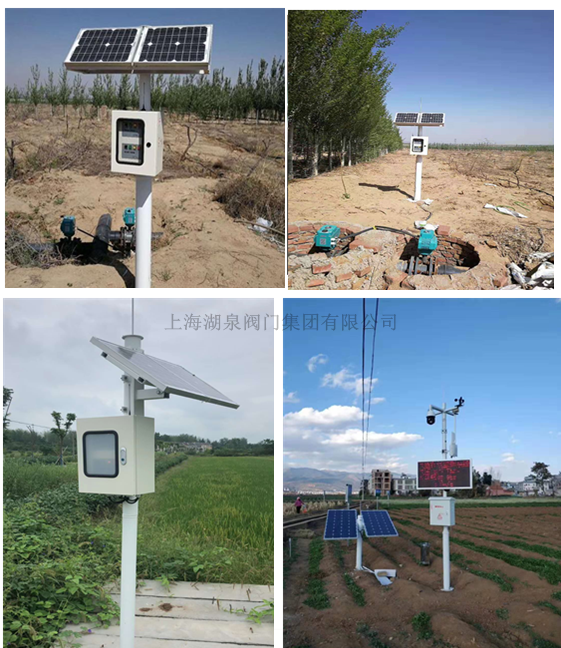

- 智慧农业灌溉：解决偏远农田无电难题，结合气象数据（ET0）和作物生育期耗水量，实现精准滴灌与定时循环灌溉 。
- 市政管网与水务管理：用于井下直埋式阀门监控，防护等级达IP68，可在-40℃至+80℃及长期浸泡环境下稳定运行 。
- 森林防火与园林灌溉：在森林公园消防管网、校园绿化等分散式场景中，实现远程一键控制与实时监测 。
2. 选型指南
- 通信方式选择：大范围、分散式场景首选4G，无需网关，接入便捷；大面积、集中式且对成本敏感的场景可选用LoRa自组网 。
- 供电方式匹配：户外无外接电源且光照好，选太阳能+可充电锂电池；短期使用或不便维护，选大容量不可充电锂电池；现场有预留线路，选10-30V DC直流供电 。
- 防护等级考量：户外露天环境需至少IP67防护，井下或恶劣环境需IP68及以上，壳体材质建议选用铸钢防腐涂层、不锈钢或高强度耐腐蚀尼龙 。
结语
4G太阳能电动球阀代表了流体控制行业向“云+端”智能物联时代的迈进。其核心价值在于通过新能源技术与物联网技术的深度融合，解决了野外无电地区的自动化控制难题。从能源采集的智能管理，到4G通信的低延迟响应，再到机械执行的精准节能，每一个环节的低功耗设计共同构成了这一系统的生命力。随着技术的不断迭代，此类设备将在更广泛的工业与农业场景中发挥不可替代的作用，推动水资源管理与工业自动化向更高效、更绿色、更智能的方向发展 。
