在偏远地区、戈壁滩、深山林区等无电网覆盖的“无人区”环境中，传统依赖市电供电的管道控制方案面临布线成本高、维护难度大、能源获取难等痛点。风光互补物联网远程电动蝶阀作为一种集绿色能源自给、无线通信传输与智能远程控制于一体的自动化装备，成为解决此类场景流体控制难题的关键技术方案。以下从系统构成、工作原理、核心技术特点及应用价值四个维度进行详细阐述。
一、 系统总体架构
该系统集成机械执行机构、新能源供电模块、物联网通信单元及云端管理平台，形成闭环的智能控制体系。
1. 机械执行部分
核心为电动蝶阀及其驱动装置。采用智能无刷电机或低功耗交流/直流电机，具备高精度阀位调节能力。阀门本体通常具备IP67及以上防护等级，适应野外恶劣环境。结构上集成现场指示盘，支持本地手动开关与远程自动控制模式切换，确保在极端故障情况下仍可进行人工干预 。

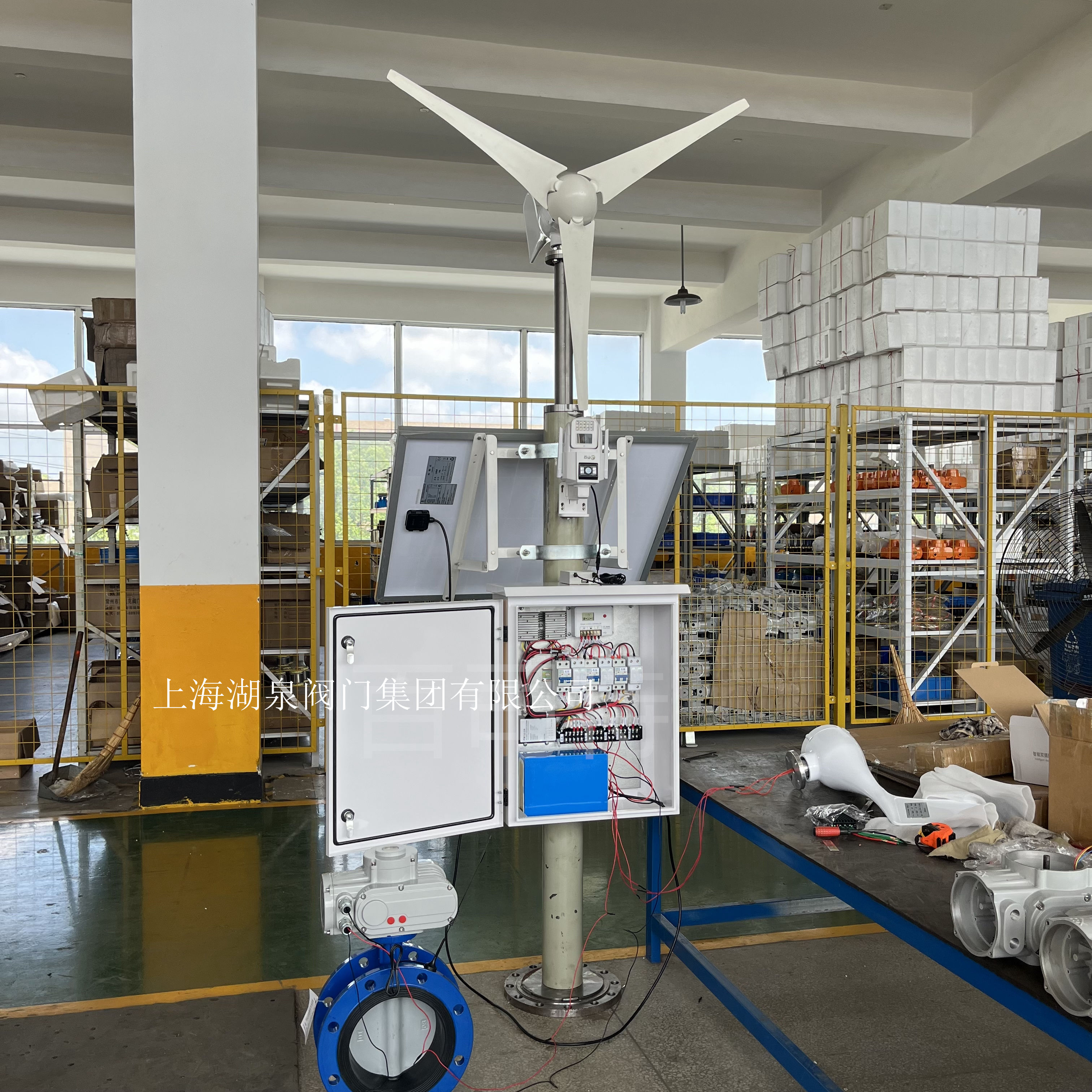

2. 风光互补供电部分
这是系统在无人区独立运行的能量基础。由小型风力发电机、太阳能电池板、充放电控制器及储能蓄电池组成。
- 互补原理：白天光照充足时，太阳能板优先发电并充电；夜间或阴雨天风力较强时，风力发电机补充电能。二者通过控制器智能切换，实现全天候稳定供电 。
- 能源管理：系统内置过充、过放、反接保护电路。当风速过高导致电压异常时，通过卸荷电阻消耗多余能量，保护蓄电池寿命 。这种设计大幅减少了对大容量蓄电池的依赖，降低了整体建设成本 。
3. 物联网通信与控制部分
内置无线通信模块（如4G/NB-IoT/LoRaWAN），作为数据交互的核心枢纽。
- 微处理器控制：负责处理接收到的远程指令，驱动电机动作，并采集阀门状态数据（开度、扭矩、电池电压等） 。
- 通信协议：支持RS-485总线接口及通用DI/DO接口，可接入第三方传感器（如流量计、液位计、压力变送器），实现逻辑组态控制 。

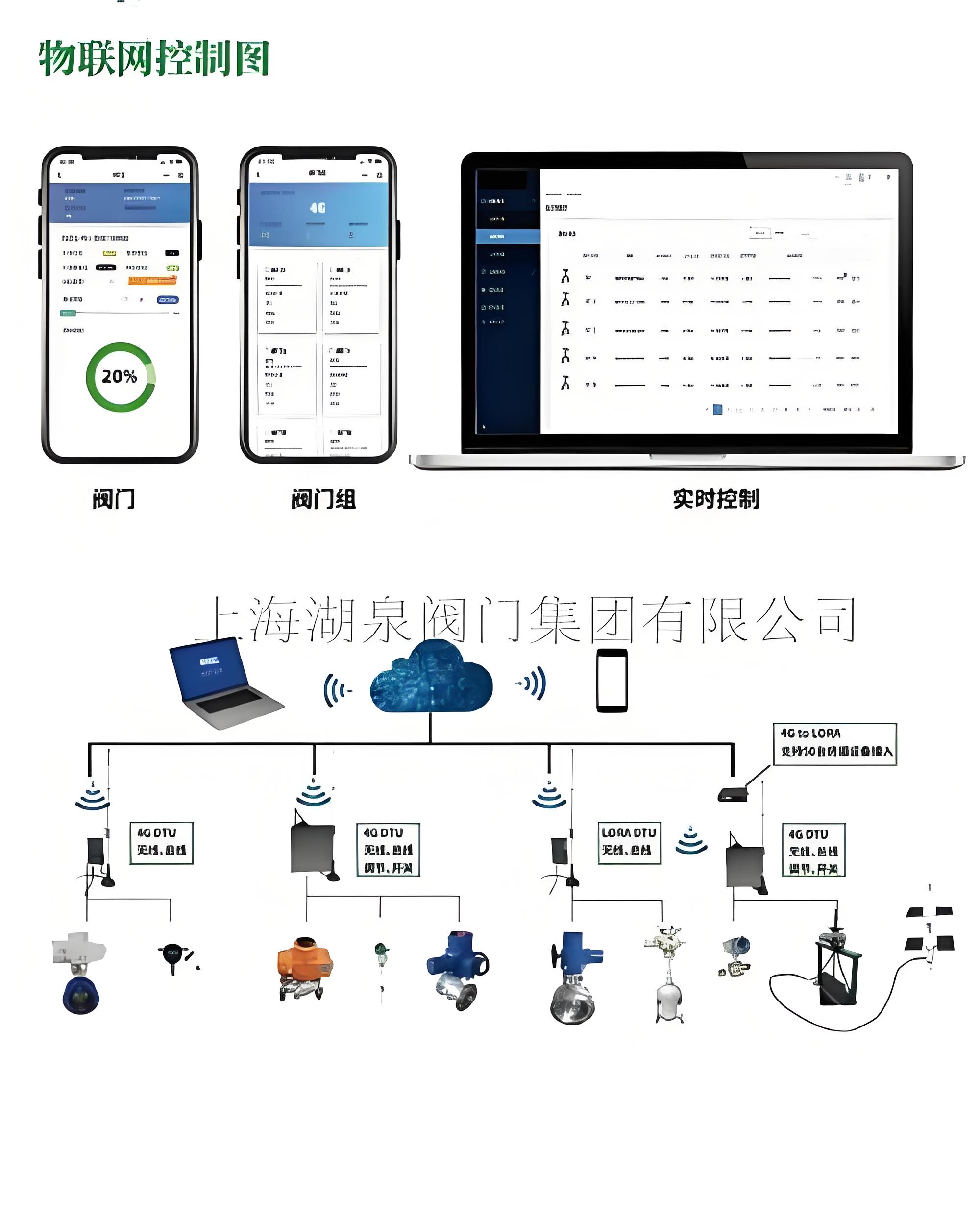

4. 软件平台部分
包括手机APP、Web端监控平台及IoT云平台。用户可通过移动端或PC端实时查看设备GIS定位、运行状态，并下发控制指令 。
二、 工作原理与流程
- 能量采集与存储：风光互补发电系统将自然能源转化为电能，经控制器稳压整流后存入蓄电池，为整个系统提供DC24V或AC220V/380V电源 。
- 指令下发：操作人员通过手机APP或电脑端发出开启、关闭或调节开度的指令。指令经由互联网传输至IoT云平台，再通过4G/LoRa等无线网络发送至阀门端的无线通信模块 。
- 执行动作：阀门内部的微处理器解析指令，控制电动执行机构转动，带动蝶板旋转至指定角度。同时，系统实时监测电机电流、温度及阀位反馈，防止过载或卡死 。
- 状态回传：执行完成后，系统将最新的阀门状态、剩余电量、环境参数等数据打包上传至云平台，并在用户终端实时更新显示 。
- 异常报警：若检测到设备故障、电池低压或非法入侵，系统自动触发声光报警，并通过短信或APP推送通知管理人员 。
三、 核心技术特点
1. 能源自给自足，摆脱电网依赖
系统完全依靠风能和太阳能供电，无需铺设长距离电力电缆，特别适用于电力输送不便的无人区、高山、沙漠及海上平台 。低功耗设计使得系统在连续阴雨天也能维持长时间待机与工作 。
2. 远程智能控制，提升管理效率
- 多端操控：支持手机APP、平板、电脑等多终端远程控制，打破地域限制 。
- 自动化策略：支持定时控制、阈值联动控制（如水位达到设定值自动关阀）及ESD急停功能，实现无人值守下的自动化运行 。
- 数据可视化：实时显示流量、压力、开度等参数，生成历史数据报表，便于后期运维分析与优化 。
3. 高可靠性与环境适应性
- 防护等级高：整机防护等级达IP67以上，具备抗干扰、耐腐蚀、耐高低温特性，适应各种恶劣工况 。
- 多重安全机制：内置过载保护、温度保护、光/磁隔离接线口，确保电气安全 。
- 灵活扩展：支持多阀门联动控制及第三方传感器接入，可根据项目规模灵活配置 。
4. 安装便捷，运维成本低
无需外配控制箱，内置无线模块，体积小，易于安装。由于减少了人工现场巡检和操作的需求，大幅降低了长期运维的人力成本和交通成本 。
四、 典型应用场景
- 智慧水务与水利工程：用于跨流域调水、农田灌溉、水厂进水主管及郊区野外长距离输水管线的远程监测与控制 。
- 石油石化与天然气输送：在戈壁滩、山区等无人区管线上，用于天然气管道、油路的开关与调节，保障能源输送安全 。
- 市政建设与环保：城市排水管网、污水处理厂的远程阀门控制，以及环境监测站点的流体采样控制 。
- 其他特殊领域：森林防火喷淋系统、矿山排水、海上平台流体控制等需要远程、绿色能源供电的场景 。
五、 总结
无人区管路风光互补物联网远程电动蝶阀通过融合可再生能源技术与物联网通信技术，解决了偏远地区基础设施“通电难、联网难、管控难”的问题。其不仅实现了流体控制的智能化与自动化，更以绿色低碳的运行方式契合了可持续发展的战略需求，是未来智慧水利、智慧管网及边缘计算节点的重要基础设施组件 。
