4G手机远程控制节水灌溉电动阀技术知识详解
一、 系统概述与技术原理
4G手机远程控制节水灌溉电动阀系统是一种基于物联网（IoT）技术的智能水利管理解决方案。该系统通过集成4G无线通信模块、工业级控制器（如PLC或RTU）、电动执行机构及各类传感器，实现了田间灌溉设备的远程操控、实时监控与自动化管理。其核心在于打破地域限制，利用4G网络广覆盖、低延迟的特性，将现场设备数据实时传输至云端平台，并通过手机APP、微信小程序或电脑Web端进行交互控制，彻底摆脱对人工现场操作的依赖 。

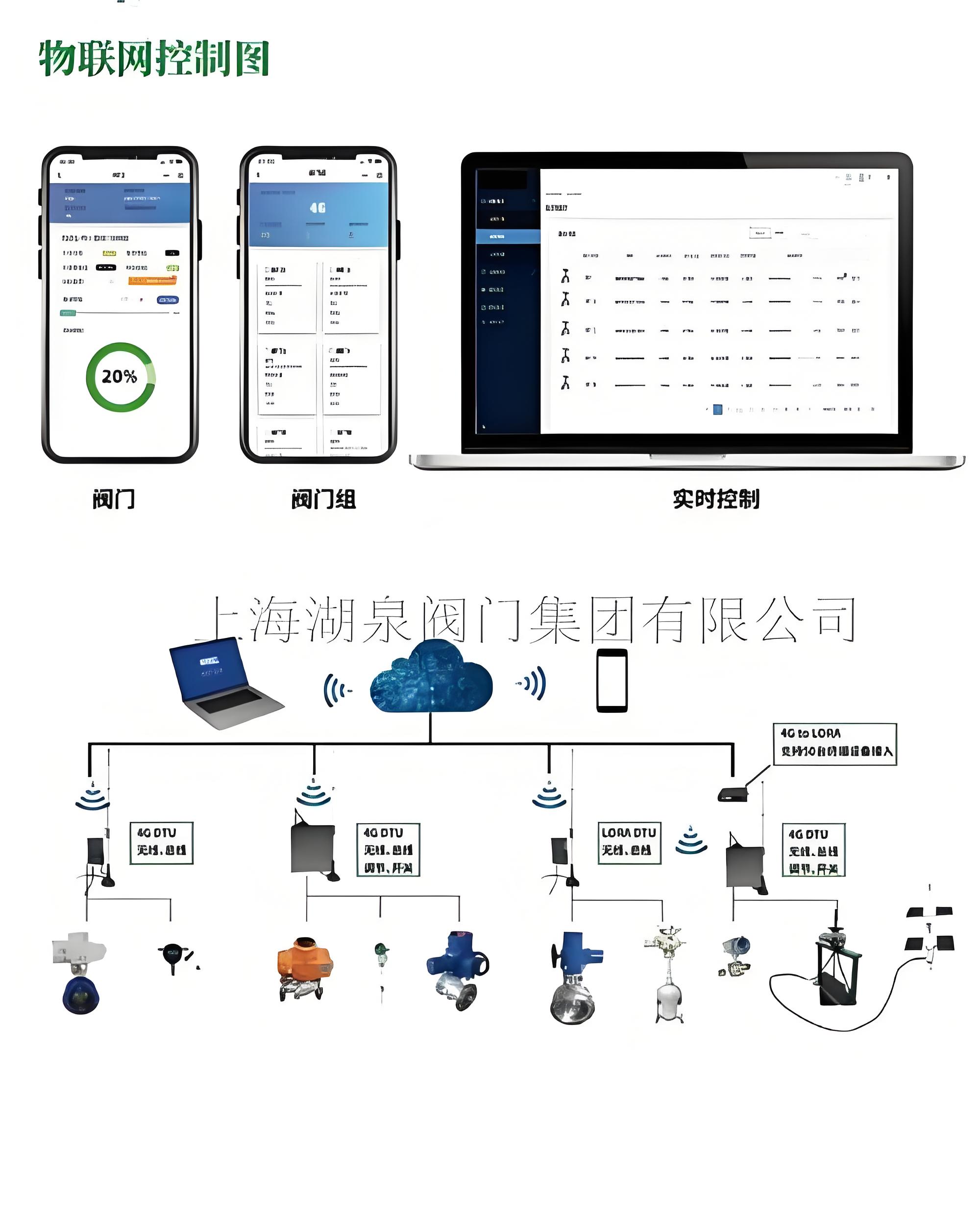

系统架构通常分为三层：
- 感知与执行层：部署土壤温湿度传感器、流量计、压力传感器、pH/EC传感器等采集环境数据；电动阀门作为执行终端，负责水流的开启、关闭及开度调节 。
- 网络传输层：采用4G全网通通讯模块（支持2G/3G/4G/5G兼容），通过MQTT、HTTP或Modbus TCP等协议，将采集的数据上传至云服务器，并接收下行控制指令 。
- 应用管理层：包括云端管理平台及用户终端（手机APP/小程序）。平台负责数据存储、逻辑运算、报警处理及可视化展示；终端提供人机交互界面，实现一键操控 。
二、 核心硬件组成与技术特点

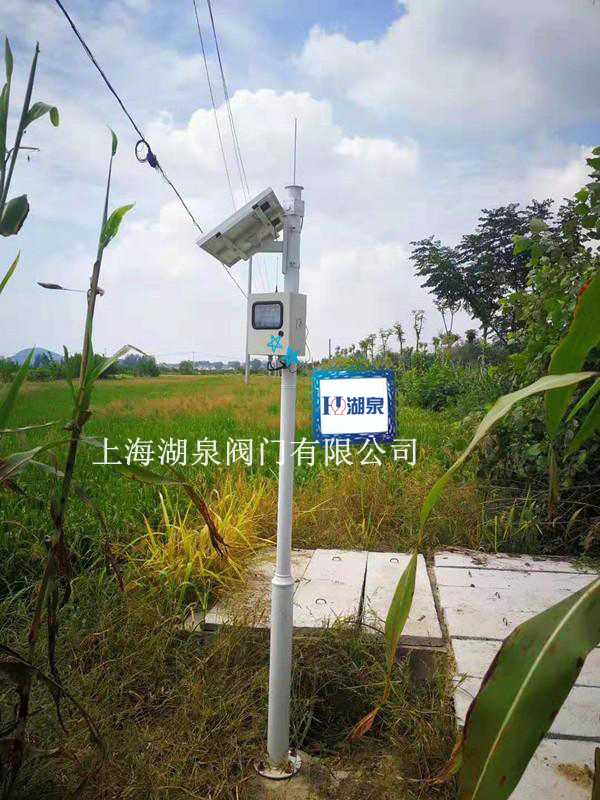

1. 4G物联网电动阀门主体
- 通信能力：内置工业级4G DTU/RTU模块，通电即可自动接入互联网，无需额外网关或集中器，实现独立联网 。
- 供电方式：支持多种供电模式，常见为DC24V低压供电，部分型号支持AC220V/AC380V。针对野外无电场景，常配备太阳能供电接口及大容量储能蓄电池，结合智能充放电控制器，确保在连续阴雨天气下仍能稳定运行7-15天 。
- 防护等级：外壳通常采用铝合金或工业级铸铝材质，防护等级达到IP67或IP68，具备防水、防尘、耐高温高湿特性，适应野外恶劣环境 。
- 控制精度：部分高端阀门支持100级开度控制，精度高达1%，可实现精准流量调节 。
2. 智能控制终端
- 双路/多路输出：支持P1/P2双通道或多通道输出，可同时管理多个灌溉区域，适配不同作物的用水需求 。
- 边缘计算能力：内置控制器具备本地逻辑处理能力，即使网络异常掉线，仍可依据预设的定时任务或联动策略本地执行，保障系统基本运行 。
- 扩展接口：内置RS485全隔离主站，可外接压力传感器、超声波水表、电表等设备，主动采集并上报数据 。
三、 手机远程控制功能详解
通过手机APP或微信小程序，管理人员可实现以下核心功能：
1. 远程实时操控
- 开关控制：无论身处何地，只要具备网络连接，即可一键启动或关闭指定区域的电动阀门，实现分区轮灌或定点灌溉 。
- 开度调节：对于支持比例控制的阀门，可远程调节开度百分比，精确控制灌溉水量 。
- 多用户管理：支持权限分级管控，管理员可授权多名工作人员使用同一账号或子账号进行操作，并记录详细操作日志 。
2. 智能化自动灌溉
- 定时定量灌溉：用户可在手机端设置循环工作模式，如“每周二、周五上午9点开启灌溉30分钟”，系统自动执行，无需人工值守 。
- 按需灌溉（联动控制）：结合土壤湿度传感器数据，当土壤含水量低于设定阈值时，系统自动开启阀门；高于阈值或检测到降雨（雨量计信号）时，自动关闭，避免水资源浪费 。
- 水肥一体化联动：配合电导率（EC）和pH传感器，根据作物生长阶段自动调整水肥浓度和灌溉量 。
3. 实时监测与数据可视化
- 状态监控：手机界面实时显示阀门当前状态（开/关/故障）、开度百分比、管道压力、瞬时流量、累计用水量等关键参数 。
- GIS地图定位：基于地理信息系统（GIS），在地图上直观展示所有设备的地理位置及运行状态，便于大规模园区管理 。
- 历史数据分析：云端存储长期灌溉数据，生成用水趋势报表，帮助管理者优化灌溉策略，评估节水效果 。
4. 异常报警与安全保护
- 故障预警：当检测到阀门堵塞、电机过载、电源异常、管道漏水（流量/压力异常）等情况时，系统立即通过APP推送、短信等方式向管理员发送报警信息 。
- 供电监测：实时监测电池电压，当电量不足时提前预警，防止因断电导致设备离线 。
- 多重保护机制：具备过流、过压、短路及温度保护功能，确保设备安全可靠运行 。
四、 应用场景与效益分析
1. 主要应用场景
- 大田农业：小麦、玉米、水稻等大规模作物种植区，实现大面积轮灌管理 。
- 经济作物果园：柑橘、葡萄、苹果等果园，实施精准滴灌或喷灌，提升果实品质 。
- 温室大棚：精细化水肥一体化管理，严格控制温湿度与养分供给 。
- 园林绿化与水库管理：公园景区绿化灌溉，以及偏远山区水库闸门的远程水位调控 。
- 工业与市政水务：工厂流体控制、城市供水管网调度、污水处理自动化 。
2. 应用效益
- 节水增效：通过精准控制，相比传统漫灌可节水30%以上，显著提升水资源利用率 。
- 降本减负：人力成本降低约50%-70%，灌溉效率提升60%，彻底解决传统灌溉繁琐、低效问题 。
- 安全便捷：消除人工巡检的安全风险，特别是在暴雨、洪水等紧急情况下，可实现分钟级快速响应 。
- 绿色节能：低功耗设计（如0.65W超低功耗）结合太阳能供电，符合节能环保要求，降低运营电费支出 。
五、 实施注意事项与挑战
- 网络覆盖确认：虽然4G网络覆盖广泛，但在极偏远地区仍需确认信号强度，必要时需加装信号放大器或选用支持LoRa等长距离低功耗通信的混合方案 。
- 网络安全防护：数据传输涉及隐私与控制指令，需加强网络安全措施，采用加密传输协议，防止黑客攻击或非法入侵 。
- 设备安装与维护：尽管一体化设计降低了安装难度，但仍需确保阀门安装方向正确、传感器校准准确。定期清理过滤器以防堵塞，检查太阳能板清洁度以保障供电 。
- 用户培训：操作人员需熟悉手机APP的功能逻辑，特别是自动策略的设置与报警信息的处理，以降低学习成本并发挥系统最大效能 。
综上所述，4G手机远程控制节水灌溉电动阀技术通过物联网手段实现了农业灌溉的智能化、精准化与无人化管理，是解决水资源短缺、降低农业生产成本、推动智慧农业发展的重要技术手段。
