手机APP与微信小程序双控4G远程电动阀技术解析

随着工业物联网（IIoT）与智能水务系统的深度融合，基于4G网络的电动阀门远程控制已成为提升流体控制效率、降低运维成本的关键技术手段。通过手机APP与微信小程序实现“双控”模式，不仅打破了传统有线控制的距离限制，更实现了多终端、多用户的高效协同管理。以下从系统架构、通信原理、功能特性及开发实现四个维度进行详细技术阐述。

一、 系统总体架构

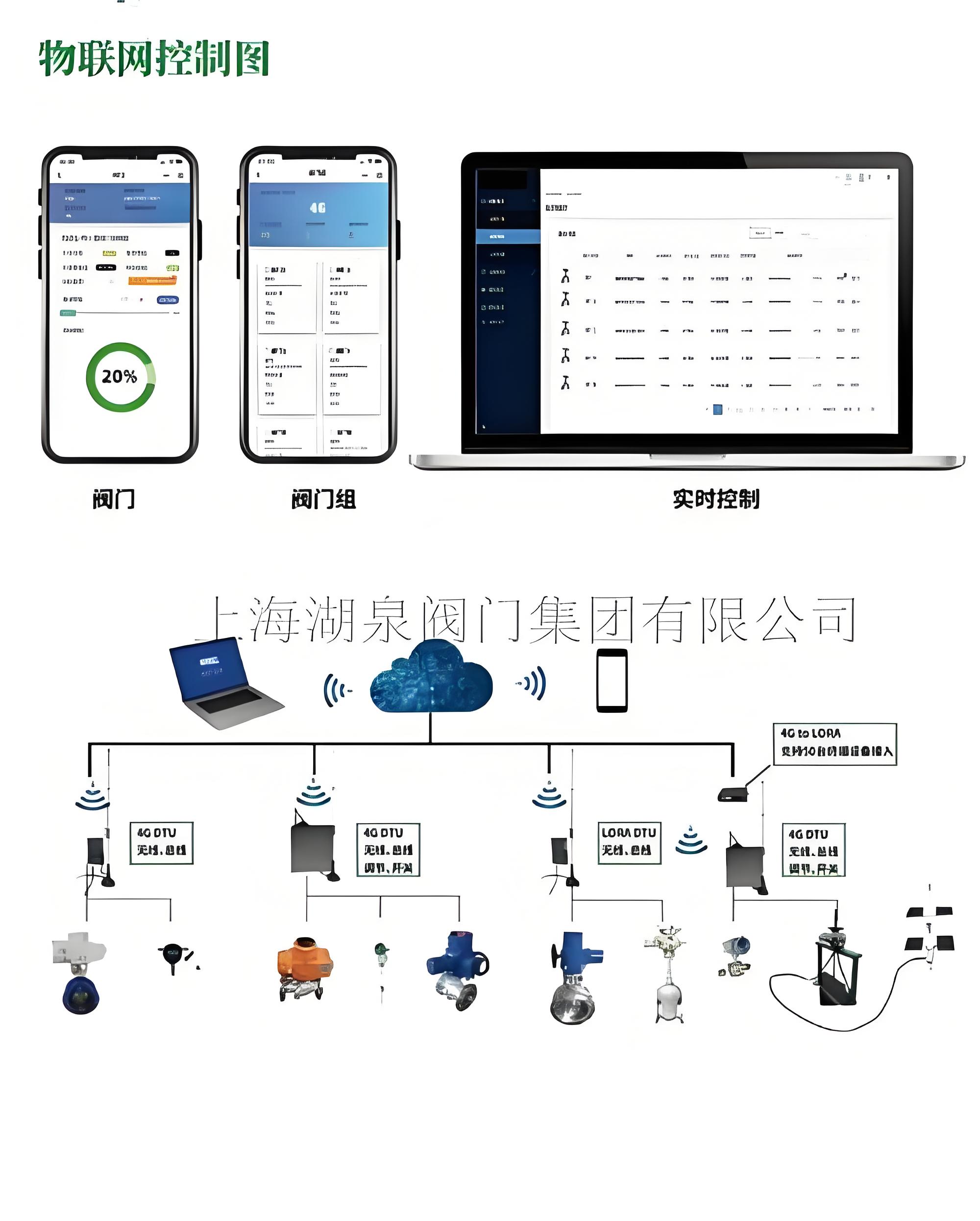

4G远程遥控电动阀系统主要由三层架构组成：感知执行层、网络传输层与应用控制层。

1. 感知执行层

该层位于现场，核心设备包括电动阀门执行器、无线通信模块及传感器。

• ‌电动执行机构‌：负责接收控制信号，驱动阀门电机进行开启、关闭或开度调节。执行器通常集成限位机构、过力矩保护及位置反馈装置，确保动作精准且安全。
• ‌无线通信模块‌：作为数据交互的核心，搭载4G全网通模块（支持移动、联通、电信3G/4G频段），部分高端方案还集成蓝牙5.0或NB-IoT模块以增强连接稳定性。
• ‌传感反馈单元‌：可选配液位计、流量计、压力变送器或温度传感器，实时采集工况数据并反馈至主控单元。

2. 网络传输层

利用运营商4G基站构建广域覆盖的数据通道，实现现场设备与云端服务器的双向通信。

• ‌数据传输协议‌：通常采用MQTT、HTTP/HTTPS或CoAP等轻量级物联网协议，确保在弱网环境下的指令低延迟传输。
• ‌云平台中间件‌：负责设备接入认证、指令路由、数据存储及状态同步。云平台将物理世界的开关量信号转化为数字世界的控制指令，实现“开关量互传”。

3. 应用控制层

提供人机交互界面，包括手机APP和微信小程序。

• ‌双控机制‌：APP侧重于专业化管理、复杂参数设置及历史数据分析；小程序侧重于轻量化操作、快速响应及分享协作。两者共用同一云端数据库，实现数据实时同步。

二、 工作原理与控制流程

远程控制的核心逻辑遵循“指令下发-解析执行-状态反馈”的闭环流程。

1. ‌指令发起‌：管理员在手机APP或微信小程序上点击“开启”、“关闭”或设定特定开度百分比。
2. ‌云端转发‌：移动端通过HTTP接口或WebSocket将加密指令发送至物联网云平台。平台验证权限后，通过4G网络将指令推送至目标设备的SIM卡标识地址。
3. ‌本地解析与执行‌：现场4G通信模块接收信号，传输给主控CPU。CPU解析指令后，驱动电路输出相应电压/电流驱动电机，或通过继电器控制电磁阀通断。
4. ‌实时反馈‌：执行过程中的开度值、电流状态、故障报警等信息被实时采集，并通过4G网络回传至云平台，最终刷新至手机端显示，实现“所见即所得”。

三、 核心功能与技术特点

1. 全天候远程操控

依托4G广域覆盖能力，摆脱了Wi-Fi或ZigBee等短距离通信的距离限制。无论阀门位于偏远农田、山区电站还是城市管网深处，只要有4G信号即可实现无死角控制。

2. 精细化状态监测

系统不仅支持简单的开关控制，还能实时监测阀门的开合程度、管道压力、流量及温度等参数。异常状态下（如过载、非法开箱、泄漏），系统可通过APP推送即时报警通知，便于快速故障诊断。

3. 自动化与联动策略

支持定时任务与逻辑联动。例如，在农业灌溉场景中，可结合土壤墒情数据设定定时开关；在工业安防中，可设定气体浓度超标时自动关闭管道阀门并启动排风系统，实现无人化值守。

4. 多用户权限管理

支持多账号并发访问与分级权限管理。不同角色的用户（如管理员、操作员、观察者）可拥有不同的控制权限，满足团队协作需求。

5. 低功耗与高可靠性

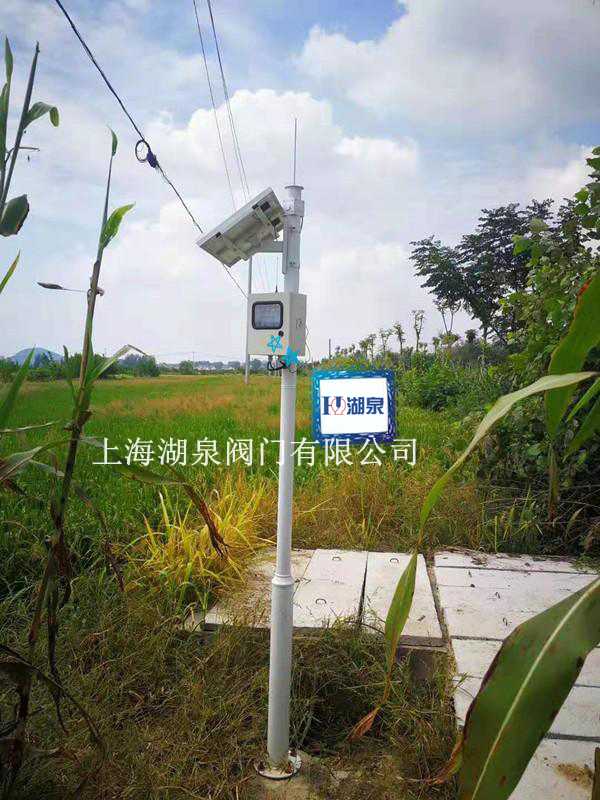

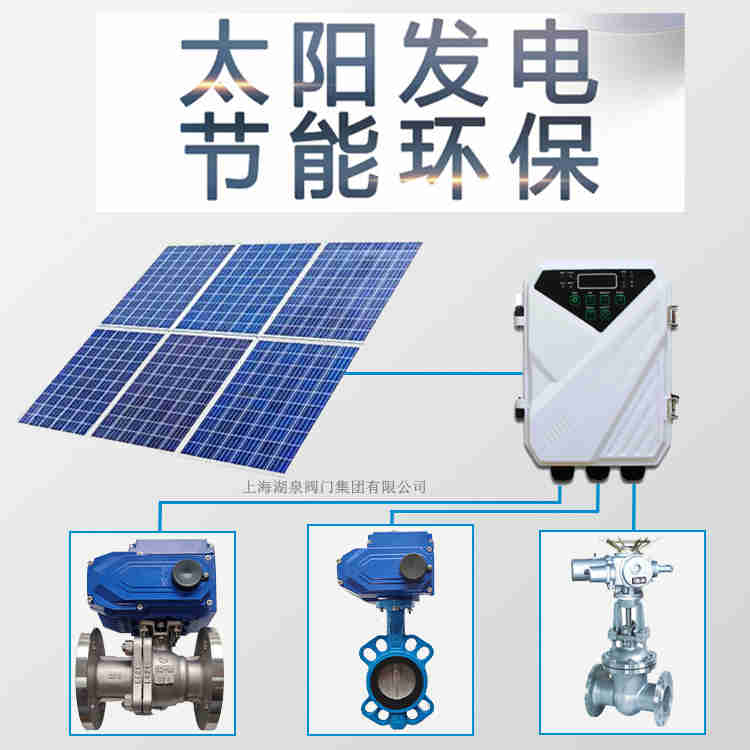

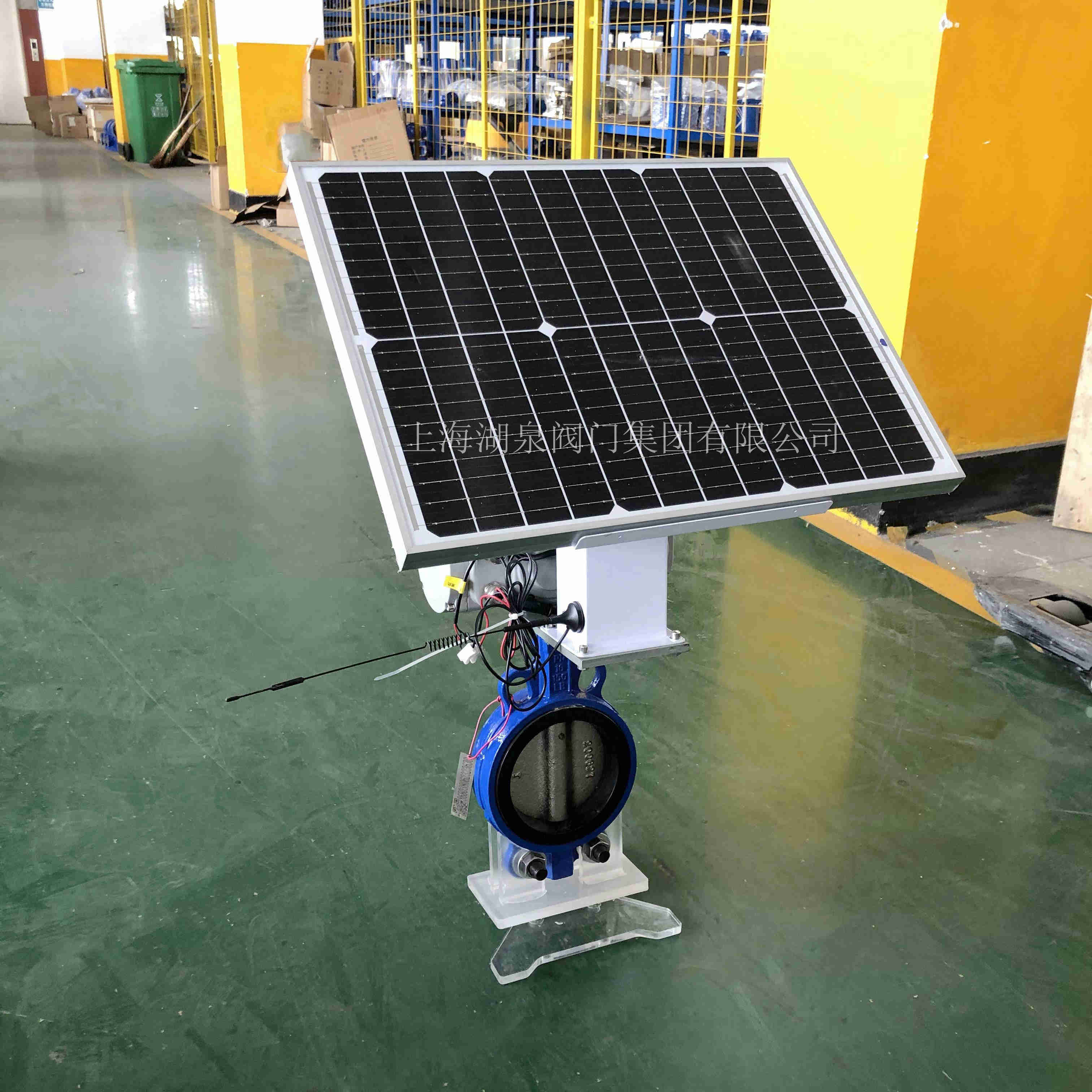

针对野外无市电场景，系统常采用太阳能+蓄电池供电方案，配合低功耗设计，确保持续运行3-5年。同时，多重保护机制（如过热保护、过流保护）保障了设备在恶劣环境下的安全可靠运行。

四、 微信小程序与APP开发实现要点

1. 微信小程序控制逻辑

微信小程序因其无需安装、即用即走的特性，成为轻量级控制的首选。其技术实现主要依赖HTTP接口调用。

• ‌接口调用‌：前端通过wx.request方法向云端API发送POST请求。请求体中包含设备唯一ID（Device ID）和控制命令（Order）。
• ‌命令格式‌：命令通常以JSON字符串形式封装。例如，控制单路阀门开启的命令可能为{"power": "1"}，批量控制或定时任务则需遵循特定的JSON结构。
• ‌安全鉴权‌：为保障安全，接口调用需携带签名（sign）和时间戳（ts），防止指令被篡改或重放攻击。

2. 手机APP开发优势

原生APP在处理复杂数据可视化、后台持续运行及硬件底层交互方面更具优势。

• ‌数据可视化‌：APP可集成图表库，展示阀门历史开度曲线、流量统计报表，辅助决策优化。
• ‌离线缓存与推送‌：利用原生系统的推送服务（Push Notification），即使APP处于后台也能及时接收报警信息。

3. 双端数据同步

APP与小程序通过统一的云端数据库实现数据一致性。当一方修改阀门状态或定时策略时，另一方界面实时更新，确保多终端操作的一致性体验。

五、 典型应用场景

• ‌智慧农业灌溉‌：农户通过手机远程调控大面积农田的灌溉阀门，根据作物需水情况精准供水，节约水资源并降低人力成本。
• ‌工业过程控制‌：在化工厂、石油管线等危险或难以到达的区域，远程操控电动球阀、蝶阀，避免人员直接接触有害介质，提升安全性。
• ‌市政水务与消防‌：实时监控供水管网压力与流量，突发爆管时远程紧急关阀，减少水资源浪费及次生灾害。
• ‌能源管理‌：在分布式光伏电站或暖通空调系统中，远程调节阀门开度以平衡负载，实现节能降耗。

综上所述，手机APP与微信小程序双控的4G远程电动阀系统，通过整合无线通信、云计算及移动互联网技术，构建了高效、智能、安全的流体控制解决方案，是推动传统行业数字化转型的重要基础设施。
