一、 系统概述

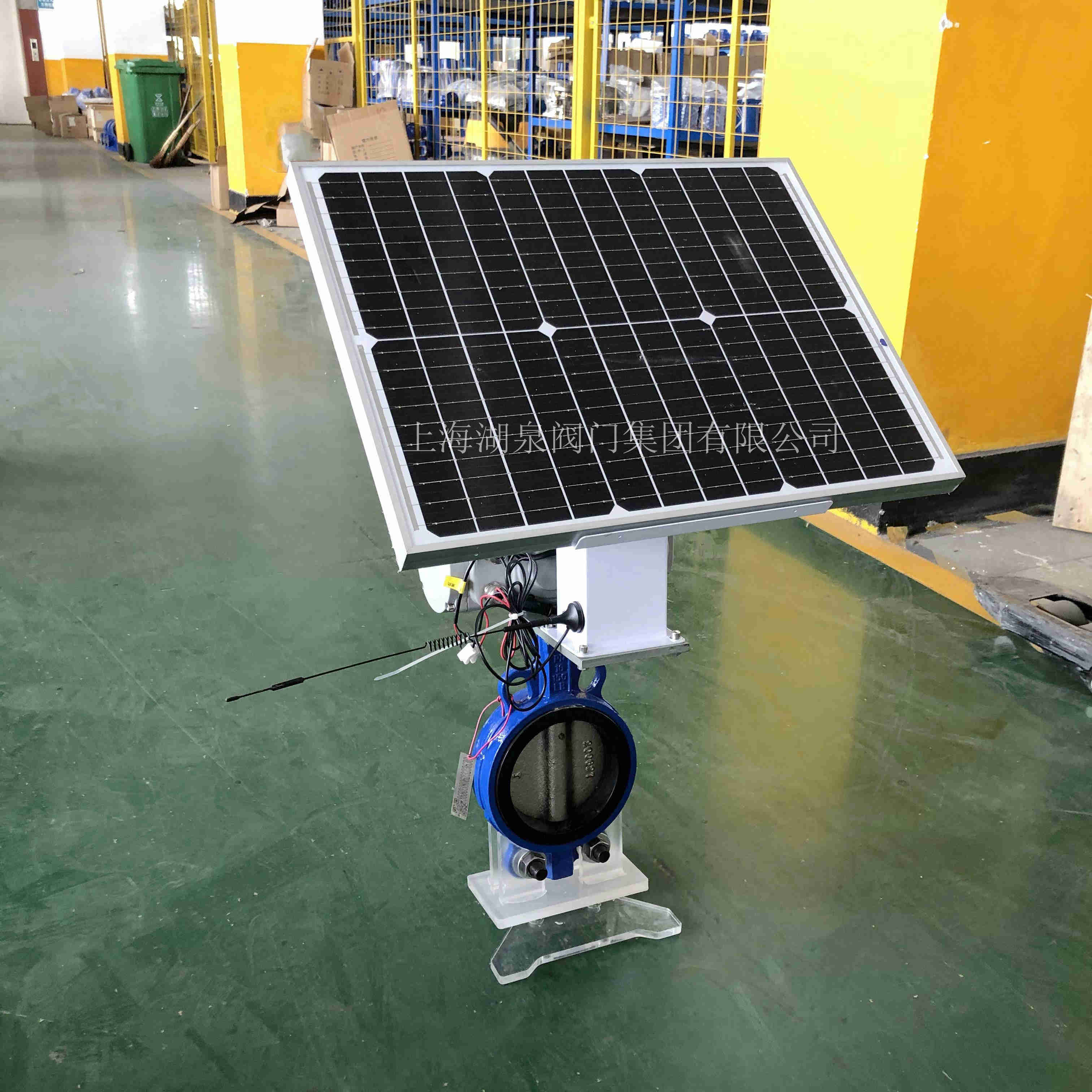

风光互补物联网无线控制电动蝶阀是一种集可再生能源供电、智能流体控制与物联网通信技术于一体的先进自动化设备。该系统主要应用于智慧水务、农业灌溉、供热管网及工业自动化等领域，旨在解决偏远地区或无市电接入场景下的阀门远程控制难题。通过整合风力发电与太阳能光伏发电（风光互补），结合NB-IoT或4G通信模块，实现了阀门的自供电、远程监控、精准调节及数据云端管理，显著提升了流体控制的智能化水平与能源利用效率。
二、 核心组成架构
1. 风光互补供电系统
- 能源采集：集成小型风力发电机与太阳能电池板。风能适用于夜间或阴天有风工况，太阳能适用于白天光照充足工况，两者互补确保持续稳定的电力供应。
- 储能与管理：配备高性能蓄电池组及智能电源管理模块（BMS）。采用低功耗设计算法，在电量充足时储存能量，在低电量时进入休眠模式，确保系统在恶劣天气下仍能维持基本运行，部分设计电池寿命可达8年以上。
- 电压适配：支持DC24V等低压直流供电，部分型号兼容AC220V-380V自适应输入，满足不同现场工况需求。
2. 电动执行机构与阀体
- 阀体结构：采用电动蝶阀，具有结构紧凑、占用空间小、流阻系数低等特点。口径范围通常覆盖DN50至DN150及以上，支持定制。
- 驱动与控制内置高精度电动执行器，具备0°~90°角度调节能力，开度精度可达0.1%-1%。支持开关型、调节型及中停功能，部分高端型号集成PID调平算法，可根据反馈数据自动调节开度以维持目标流量或压力。
- 防护等级：整体防护等级达到IP67以上，具备多层密封设计，抗干扰能力强，适应户外潮湿、粉尘等复杂环境。
3. 物联网通信模块
-
通信制式：
- NB-IoT：基于蜂窝网络，具备广覆盖、低功耗、大连接特性。适合电池供电场景，支持定时上线、数据上报后休眠，极大延长续航时间。
- 4G/5G：提供高速数据传输，适合需要实时视频监测或大数据量传输的大口径阀门场景。通电即自动接入互联网，无需单独建立基站。
- LoRa/ZigBee：适用于局部区域组网，需配合网关使用，传输距离可达数公里，功耗极低。
- 协议支持：支持MQTT、CoAP、Modbus RTU/TCP等标准物联网协议，便于接入各类云平台。
4. 智能控制终端与平台
- 本地控制：配备现场指示盘，支持手动/自动模式切换，具备本地应急操作功能。
- 远程交互：通过手机APP、PC端软件或Web云平台进行远程操控。支持多用户权限管理，实现分级管控。
- 传感器集成：内置或外接水温、压力、流量、液位等传感器，通过RS-485、MBus等接口采集数据，实现闭环控制。
三、 工作原理与流程
- 数据采集：阀门控制器通过内置传感器或外接仪表，实时采集管道内的压力、流量、温度以及阀门自身的开度、电流、电压状态。
- 边缘计算与决策：主控单元对数据进行初步处理。若设定为自动控制模式，控制器依据预设逻辑（如PID算法）或阈值判断，直接驱动电机调整阀门开度。
-
无线传输：
- 上行：将阀门状态、传感器数据打包，通过NB-IoT或4G网络发送至物联网云平台。
- 下行：接收来自云平台或用户APP的控制指令（如开启、关闭、调节至特定开度）。
- 执行动作：驱动单元解析指令，驱动电动执行器动作，改变蝶板角度，从而精确控制介质流量。
- 状态反馈：动作完成后，实时将新的阀门状态反馈至平台，形成闭环监控。
四、 关键技术特点
1. 免布线与自供电优势
传统阀门控制需铺设电源线与信号线，施工成本高且受地形限制。风光互补方案彻底摆脱了对市电和有线通信的依赖，特别适用于农田、山区、野外管道等无电无网区域，安装便捷，维护成本低。
2. 高精度与智能化控制
- 精准调节：支持连续调节而非仅开关控制，可实现流量的线性或非线性精确匹配。
- 智能算法：内置PID算法、漏损检测算法及故障诊断逻辑。例如，在供热系统中，可根据回水温度自动平衡各支路流量；在灌溉中，可根据土壤湿度传感器数据自动启停。
- 联动控制：支持多阀门联动策略，如根据总流量需求自动分配各分支阀门开度。
3. 全方位实时监控与预警
- 状态可视：手机端实时显示阀门开度、瞬时流量、累计流量、电池电量、信号强度等关键参数。
- 异常报警：当检测到阀门卡死、过载、断电、通信中断或流量异常时，系统立即通过APP推送、短信等方式报警，并记录历史事件，便于故障追溯。
- 数据报表：自动生成日报、月报，统计用水量、能耗及设备运行时长，为优化管理提供数据支撑。
4. 高可靠性与安全性
- 多重保护：具备过流、过压、过热、防雷击保护机制。对外接线口采用光/磁隔离技术，防止浪涌冲击损坏内部电路。
- 断点续传：在网络不稳定时，数据本地存储，网络恢复后自动补传，确保数据完整性。
- 安全认证：通信过程采用加密传输，防止指令被篡改或窃听。
五、 应用场景
- 智慧农业灌溉：在无电农田部署风光互补电动蝶阀，结合气象站与土壤传感器，实现按需精准灌溉，节水节肥，降低人力成本。
- 智慧供热管网：用于热力公司二次网平衡调节，通过NB-IoT阀门实时监测室温与回水温度，自动调节水力平衡，提升供热质量，节能降耗。
- 城市供水与排水：应用于自来水厂、泵站及污水管网，远程监控管网压力与流量，快速响应爆管事故，优化调度。
- 工业流体控制：在石油化工、制药等行业，用于远程监控危险或难以接近区域的介质输送，提高生产安全性与自动化水平。
- 生态补水与水环境治理：在河流、湖泊生态补水工程中，实现远程精准控水，保障生态流量。
六、 总结
风光互补物联网无线控制电动蝶阀技术代表了流体控制领域向绿色化、智能化、无线化发展的趋势。它通过技术创新解决了偏远地区自动化控制的痛点，不仅提高了水资源与能源的利用效率，还大幅降低了运维难度与成本。随着NB-IoT网络的普及与人工智能算法的深入应用，该技术将在更广泛的工业互联网与智慧城市场景中发挥核心价值，推动行业向高效、可持续方向转型。
