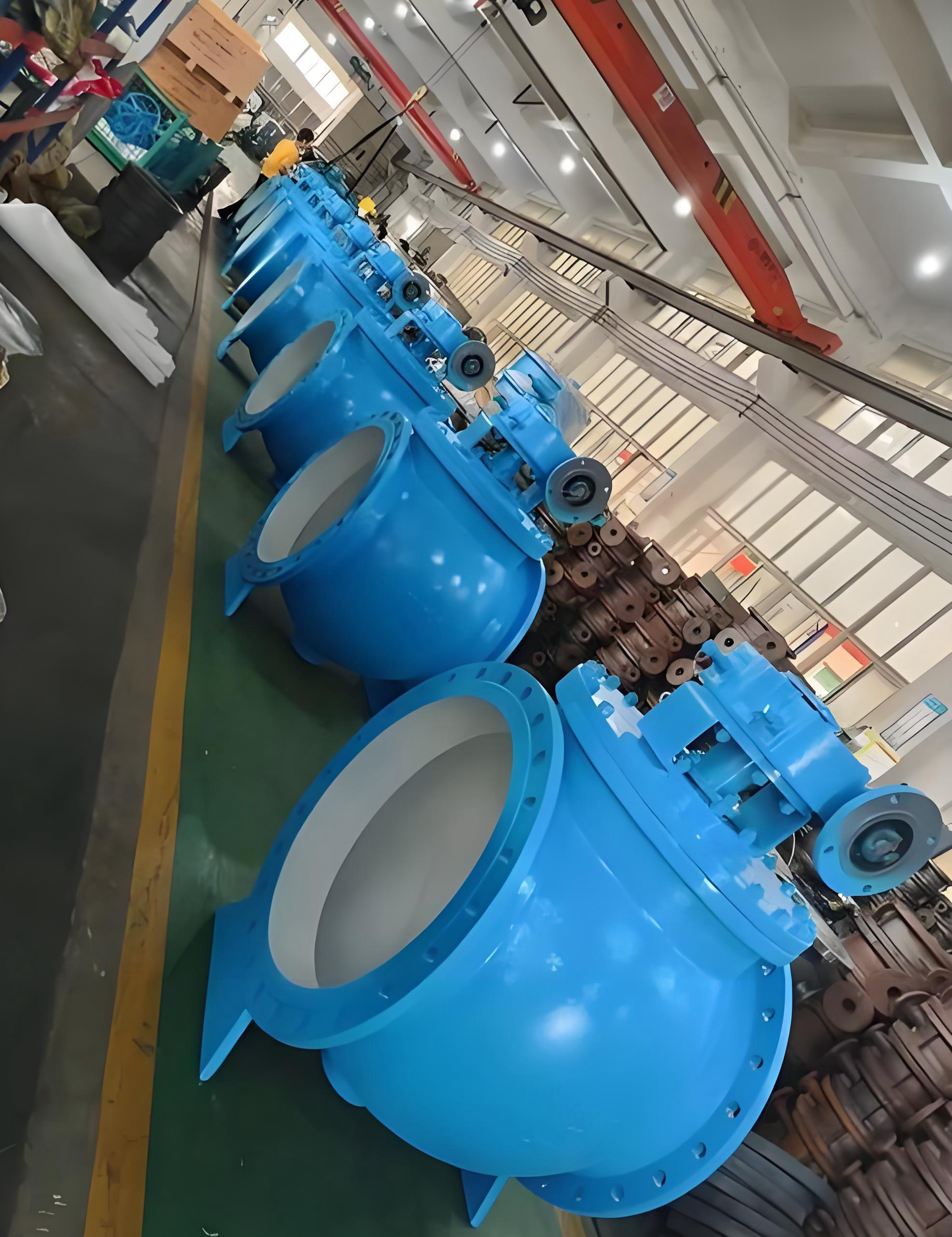

DN800 PN10全通径偏心手动半球阀是一种专为大口径、含杂质介质设计的高性能切断阀，其核心在于双偏心结构与“先脱离后压紧”的启闭机制，实现了零摩擦密封与低扭矩操作。
结构原理
- 双偏心设计：阀杆轴线相对于球体中心存在轴向偏心和径向偏心。开启时，球体迅速脱离阀座；关闭时，球体沿阀座渐进压合，仅在最后瞬间产生楔紧力，全程避免密封面摩擦。
- 全通径流道：球体通道直径与管道内径基本一致（DN800口径下流阻系数≈直管），无缩径设计，确保流体通过时无沉积、无阻塞，具备自清洁功能。
- 手动驱动机构：采用蜗轮传动或长杠杆手轮，利用螺旋槽导销将手轮的旋转运动转化为阀杆的升降与旋转复合运动，实现大口径阀门的低扭矩启闭。
- 上装式/侧装式结构：DN800大口径多采用上装式设计，允许在线拆卸球冠进行维修或更换密封件，无需从管道整体拆下阀门。
核心性能优势
- 密封可靠：PN10（1.0MPa）压力下，采用金属硬密封（如Stellite堆焊）或软密封（PTFE/橡胶），利用偏心楔紧效应实现双向零泄漏，且密封副磨损后可通过调整补偿量恢复密封。
- 抗堵塞与切削能力：关闭过程中，半球边缘对介质中的纤维、树枝、结垢物具有剪切切断作用，特别适用于污水、浆料等脏污介质。
- 低操作力矩：由于启闭过程99%行程无接触摩擦，DN800超大口径仅需较小手轮力矩即可操作，降低了手动操作难度。
- 长寿命与维护便捷：密封面无磨损延长了使用寿命；上装式结构支持在线维护，大幅降低停机成本。
适用工况与选型注意
- 适用介质：水、污水、泥浆、矿浆、含纤维或微小颗粒的弱腐蚀性流体；硬密封可耐受高温（≤425℃），软密封适用于常温至280℃。
- 压力等级：PN10适用于低压大流量工况，壳体试验压力通常为1.5MPa，密封试验为1.1MPa。
- 限制条件：不适用于强氧化性酸或极高温度（>600℃）工况；若介质纯净且要求极高调节精度，需确认是否具备V型切口调节功能（标准全通径多为开关型）。
该阀门是DN800大口径管路中替代闸阀和蝶阀的理想选择，尤其适合市政给排水、污水处理及化工浆料输送系统。
