一、 产品概述

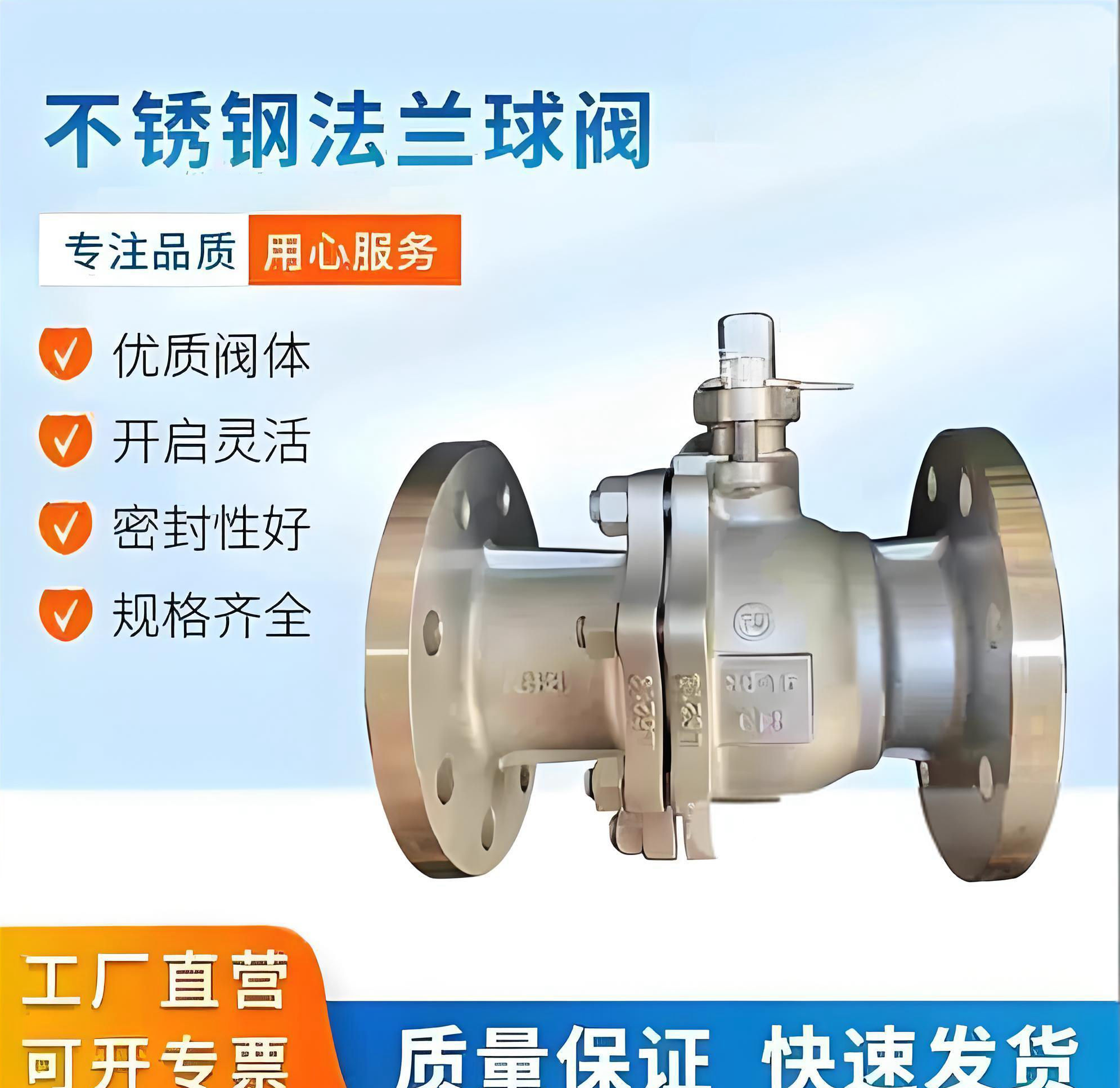

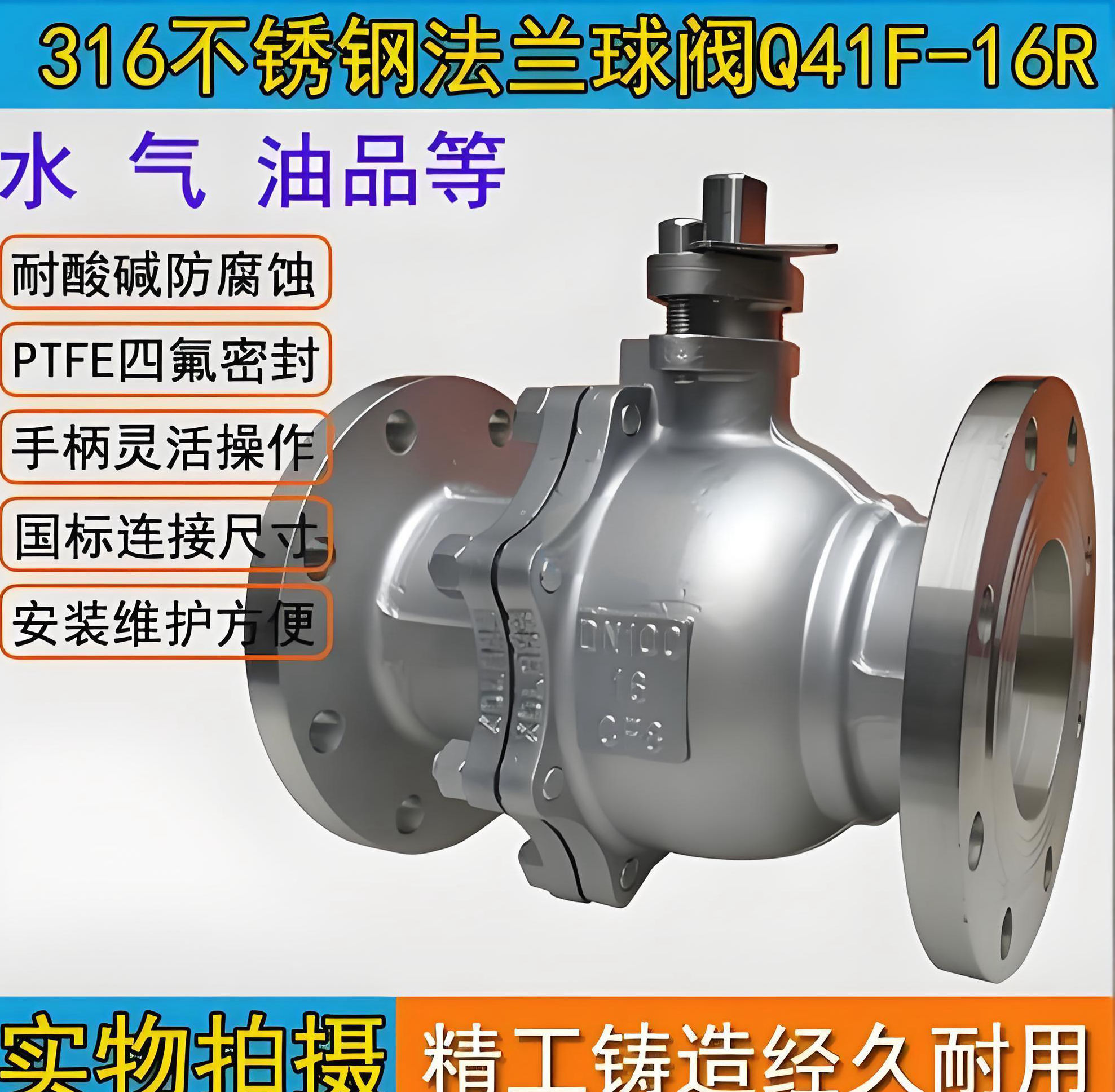

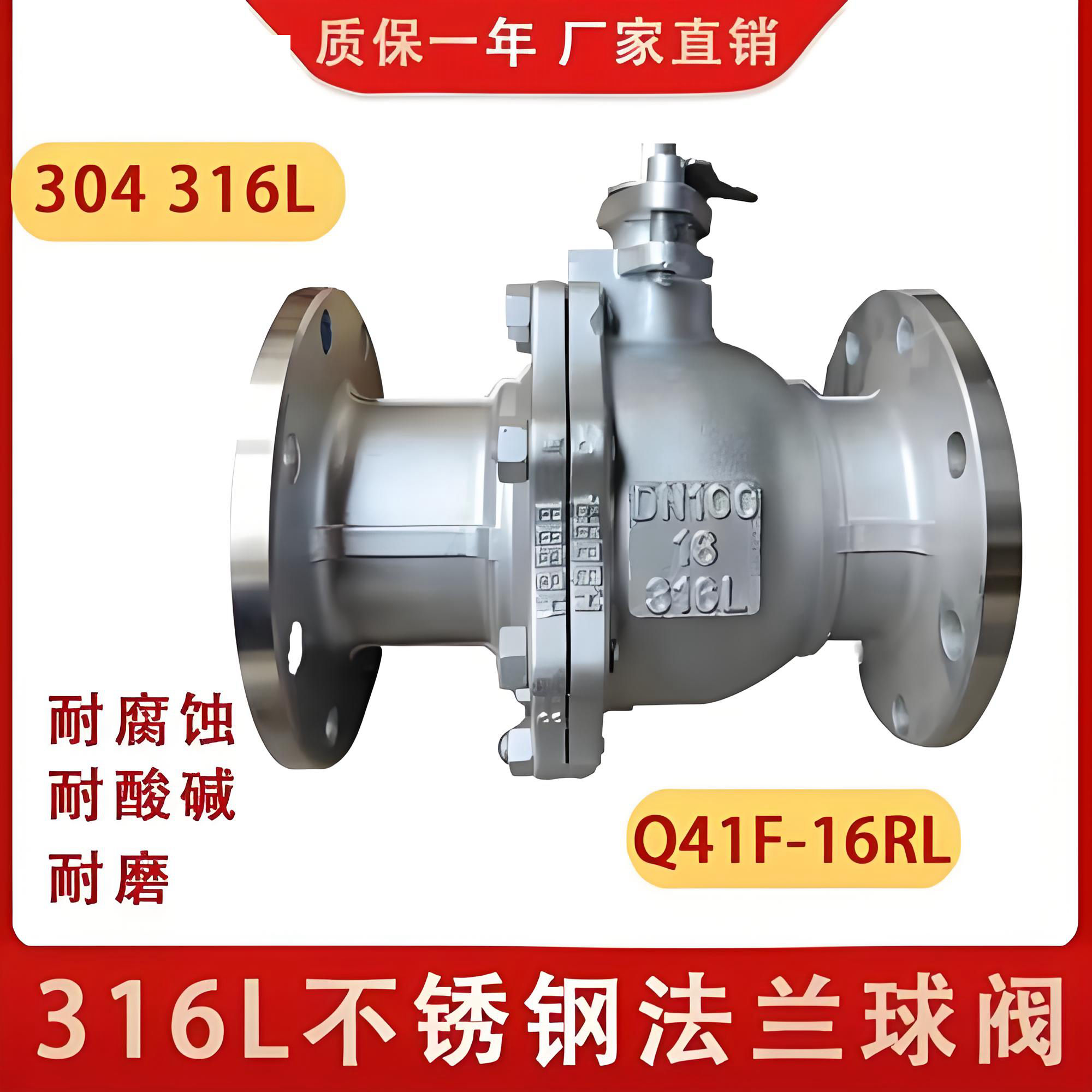

Q41F-16R 系列不锈钢法兰式球阀是一种高性能的管道控制阀门，专为截断或接通管路中的介质而设计。该型号中，“Q”代表球阀，“4”代表法兰连接，“1”代表直通式结构，“F”代表阀座密封面材料为聚四氟乙烯（PTFE），“16”代表公称压力为1.6MPa（PN16），“R”代表主要过流部件材质为铬镍钼系不锈钢（通常对应316或316L材质）。该产品具备流体阻力小、开关迅速、密封性能可靠等特点，广泛应用于化工、石化、石油、造纸、制药、食品、给排水及市政建设等领域，特别适用于弱腐蚀性介质、硝酸类、醋酸类以及含有悬浮固体颗粒的工况。
二、 主要技术参数
| 参数项目 | 技术指标 |
|---|---|
| 公称通径 (DN) | DN50, DN65, DN80, DN100 |
| 公称压力 | PN1.6 MPa (16 bar) |
| 壳体试验压力 | 2.4 MPa |
| 密封试验压力 | 1.8 MPa |
| 适用温度 | -29℃ ～ +180℃ (取决于密封圈材质) |
| 适用介质 | 水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等弱腐蚀性介质 |
| 驱动方式 | 手动（手柄/蜗轮）、气动、电动 |
| 连接形式 | 法兰连接 (符合 GB/T 9113, HG/T 20592, ANSI B16.5 等标准) |
| 结构长度 | 符合 GB/T 12221 标准 |
三、 主要零部件材料
Q41F-16R 的核心优势在于其优异的耐腐蚀性能，主要部件材质如下：
-
阀体、阀盖：CF8M / CF3M / 316 / 316L 不锈钢
- 注：R型通常指含钼不锈钢，耐点蚀和缝隙腐蚀能力优于普通304不锈钢。
- 球体：316 / 316L 不锈钢，表面可进行硬化处理以提高耐磨性。
- 阀杆：316 / 316L 不锈钢，采用防吹出结构设计，确保在异常升压情况下阀杆不会冲出。
-
密封圈 (阀座)：聚四氟乙烯 (PTFE) 或增强聚四氟乙烯 (RTFE)
- 特点：具有自润滑性，摩擦系数低，化学稳定性极佳。
- 填料：聚四氟乙烯 (PTFE) 或柔性石墨
- 螺栓/螺母：不锈钢或高强度合金钢

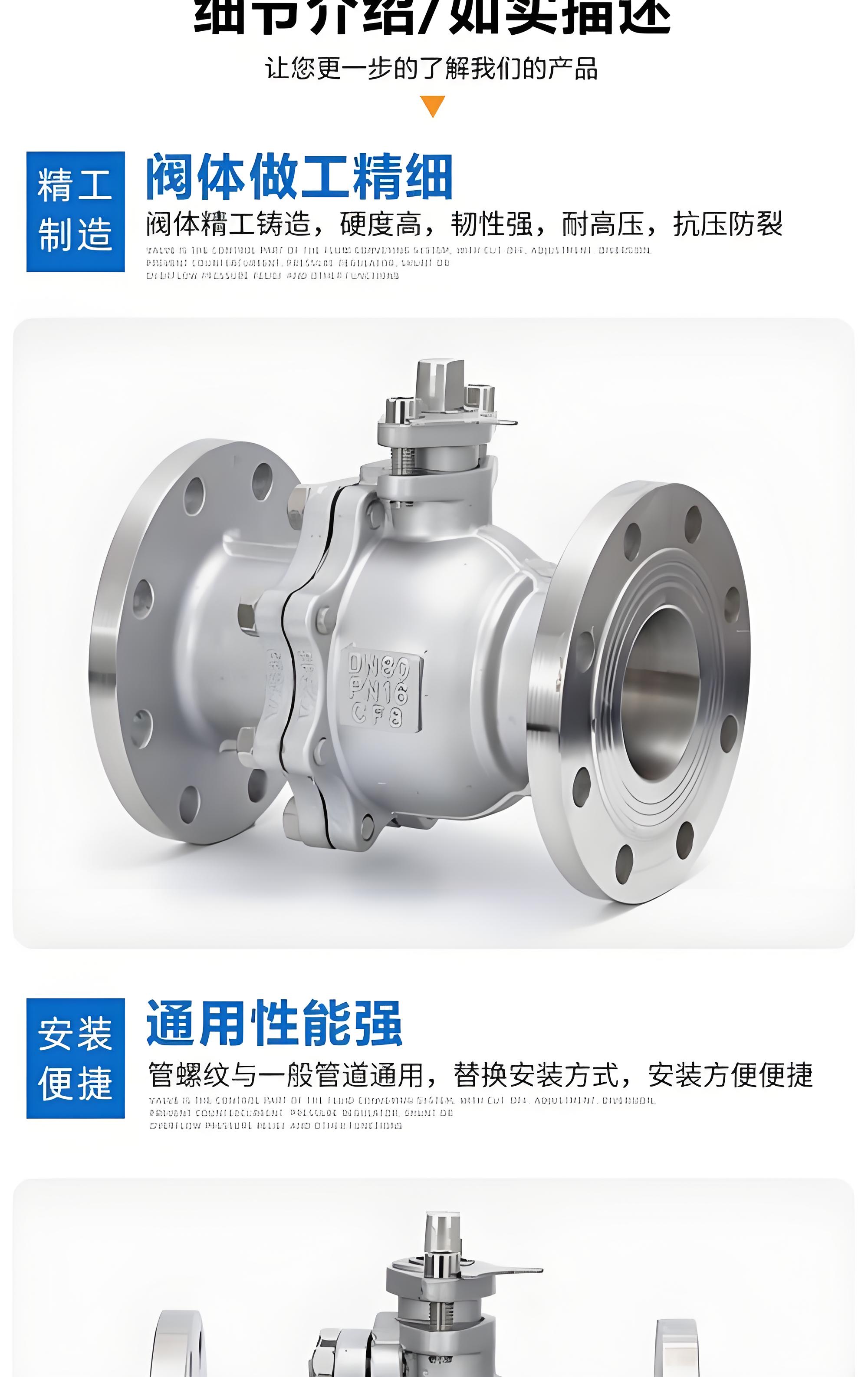

四、 产品结构特点与优势
-
卓越的耐腐蚀性
由于主体材质采用316/316L不锈钢（R型），该阀门对氯化物、有机酸、无机酸等多种腐蚀性介质具有极强的抵抗力，延长了阀门在恶劣工况下的使用寿命。 -
零泄漏密封性能
采用浮动球结构，依靠介质压力将球体推向出口端阀座实现密封。PTFE密封圈具有良好的弹性，能补偿制造误差和热变形，实现双向密封，泄漏量极低，符合API 598等严格测试标准。 -
低流阻与节能
全通径设计使得流道直径与管道内径基本一致，流体通过时几乎无阻碍，压力损失极小，有助于降低泵送能耗。 -
操作简便快捷
只需旋转90度即可实现从全开到全关的快速切换，操作力矩小。对于大口径（如DN100），可配置涡轮蜗杆装置以减小操作力，或选配气动/电动执行机构实现自动化远程控制。 -
安全可靠的设计
- 防静电结构：阀杆与球体之间设有静电导出装置，防止静电积聚产生火花，适用于易燃易爆介质。
- 防火结构：部分型号可选配防火设计，当密封圈因火灾烧毁时，金属阀座与球体形成二次密封，阻止介质大量泄漏。
- 防吹出阀杆：阀杆下部设有凸台，即使填料损坏，介质压力也能使凸台与阀体接触，防止阀杆被冲出造成事故。
五、 安装与维护指南
1. 安装注意事项
- 清洁管道：安装前务必清除管道内的焊渣、铁锈等杂物，以免损伤密封面。
- 检查方向：虽然球阀通常双向密封，但建议按照阀体箭头指示方向安装（如有）。
- 法兰对中：安装时确保两法兰平行对中，均匀对称拧紧螺栓，避免受力不均导致阀体变形或泄漏。
- 操作空间：预留足够的操作空间，确保手柄或执行机构能自由旋转90度。
- 禁止节流：球阀设计用于全开或全关，严禁长期处于半开状态作为节流阀使用，否则高速流体会冲刷密封面，导致损坏。
2. 维护与保养
- 定期检查：定期检查阀杆填料处是否有泄漏，必要时紧固填料压盖或更换填料。
- 定期操作：对于长期不操作的阀门，建议定期活动几次，防止球体与阀座粘连。
-
维修拆卸：
- 关闭上下游阀门，排空管内介质并泄压。
- 将阀门置于全开位置，拆下执行机构或手柄。
- 松开阀盖螺栓，取出阀盖组件。
- 取出球体和阀座密封圈进行检查。若密封圈磨损或老化，应更换原厂备件。
- 清洗所有零件，按相反顺序组装，并确保螺栓扭矩均匀。
六、 规格尺寸参考 (PN1.6 MPa)
以下为Q41F-16R常见口径的结构长度及大致重量参考（具体数值可能因厂家标准略有差异，请以实物铭牌为准）：
| 公称通径 DN | 结构长度 L (mm) | 法兰外径 D (mm) | 螺栓孔中心圆直径 K (mm) | 螺栓孔径 n-φd (mm) | 近似重量 (kg) |
|---|---|---|---|---|---|
| DN50 | 203 / 229 | 160 | 125 | 4-18 | ~12-15 |
| DN65 | 229 / 241 | 180 | 145 | 4-18 | ~18-22 |
| DN80 | 241 / 267 | 195 | 160 | 8-18 | ~25-30 |
| DN100 | 292 / 305 | 215 | 180 | 8-18 | ~35-45 |
注：结构长度L值依据GB/T 12221短系列或长系列有所不同，订货时需确认。
七、 选型建议
在选择Q41F-16R-DN50/DN65/DN80/DN100阀门时，请确认以下信息以确保准确匹配：
- 介质特性：确认介质是否具有强氧化性或特定化学成分，316L材质适用于大多数弱腐蚀及部分中等腐蚀环境。
- 温度范围：PTFE密封圈最高耐受温度通常为180℃，若温度超过此限值，需选用PPL（对位聚苯）或金属硬密封材质。
- 驱动方式：根据现场是否有气源或电源，选择手动、气动或电动执行机构。
- 法兰标准：确认管道法兰标准为国标（GB）、美标（ANSI）或德标（DIN），以确保连接兼容。
Q41F-16R系列不锈钢法兰球阀凭借其坚固的结构、优异的耐腐蚀性能和可靠的密封效果，是工业管道系统中理想的切断与控制解决方案。
