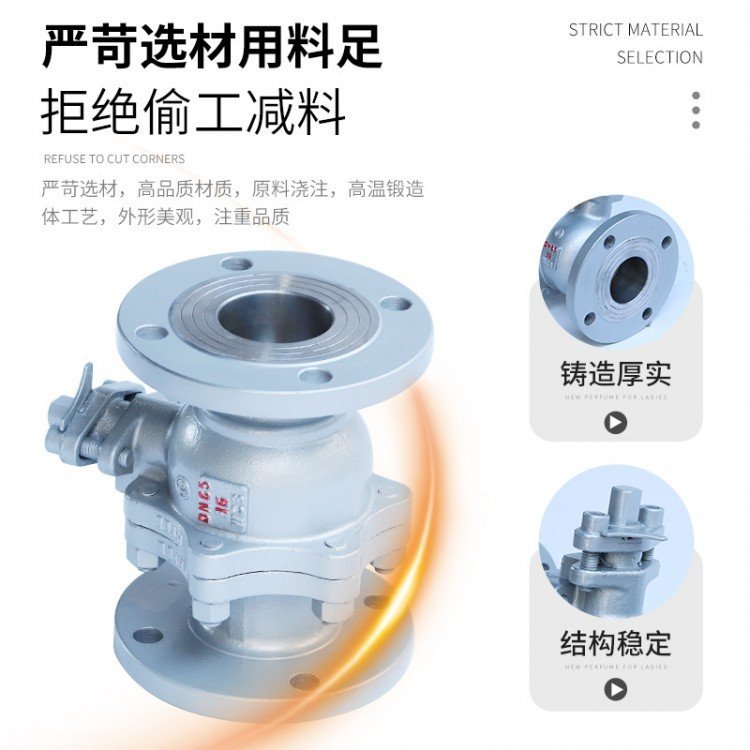

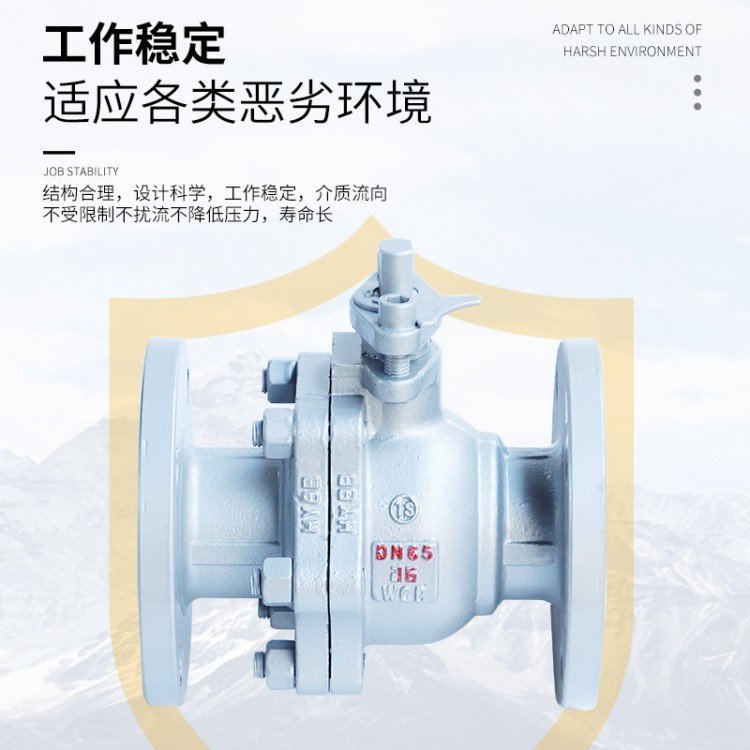

DN50 PN16 304双法兰球阀以304不锈钢为阀体与球体材质，公称压力1.6MPa，其核心优势在于软密封双向阻断与极低流阻。
密封结构详解
该规格阀门通常采用浮动球或固定球结构（DN50多为浮动式），密封系统由以下关键部分组成：
- 主密封副：球体与阀座之间采用聚四氟乙烯（PTFE）或增强PTFE作为软密封材料。关闭时，介质压力推动阀座紧贴球体表面，形成线接触或面接触密封，实现零泄漏。
- 双向密封机制：无论介质从进口端还是出口端流入，压力均能辅助压紧阀座，确保双向截断可靠性。
- 阀杆密封：采用下装式倒密封结构，填料函内填充石墨或PTFE填料，并通过压盖紧固，防止介质沿阀杆外漏；部分设计具备防火防静电功能，在软密封失效时通过金属接触维持基本密封。
- 法兰连接密封：双法兰端部配有垫片（如缠绕垫或金属环垫），通过螺栓预紧力实现管道连接处的静密封，需按标准扭矩对称紧固以防外漏。
*注：PN16工况下，PTFE密封适用温度通常为-20℃~150℃，若超温需升级为金属硬密封。*
流体阻力特性
DN50双法兰球阀在流体动力学表现上极为优异：
- 全通径设计：球体通道直径与管道内径基本一致（DN50对应内径约50mm），全开时流道无缩径，阻力系数≈同长度直管段。
- 流阻系数极低：局部阻力系数ξ通常小于0.05，相比闸阀、截止阀，其压力损失可忽略不计，适合大流量输送场景。
- 自清洁效应：球体旋转过程中，密封面与介质隔离，且流体冲刷有助于带走杂质，减少沉积导致的流阻增加。
综上，该阀门在常规工况下兼具高密封性与低能耗特点，适用于水、油品、弱腐蚀性化工介质等管道系统。
