DN80-Q41F-16C 为PN16 碳钢浮动法兰球阀（WCB 阀体+PTFE 密封），核心要求是管线吹扫洁净、法兰同轴无应力、螺栓对称紧固、严禁节流、带执行器须直立安装。
关键参数与适用边界

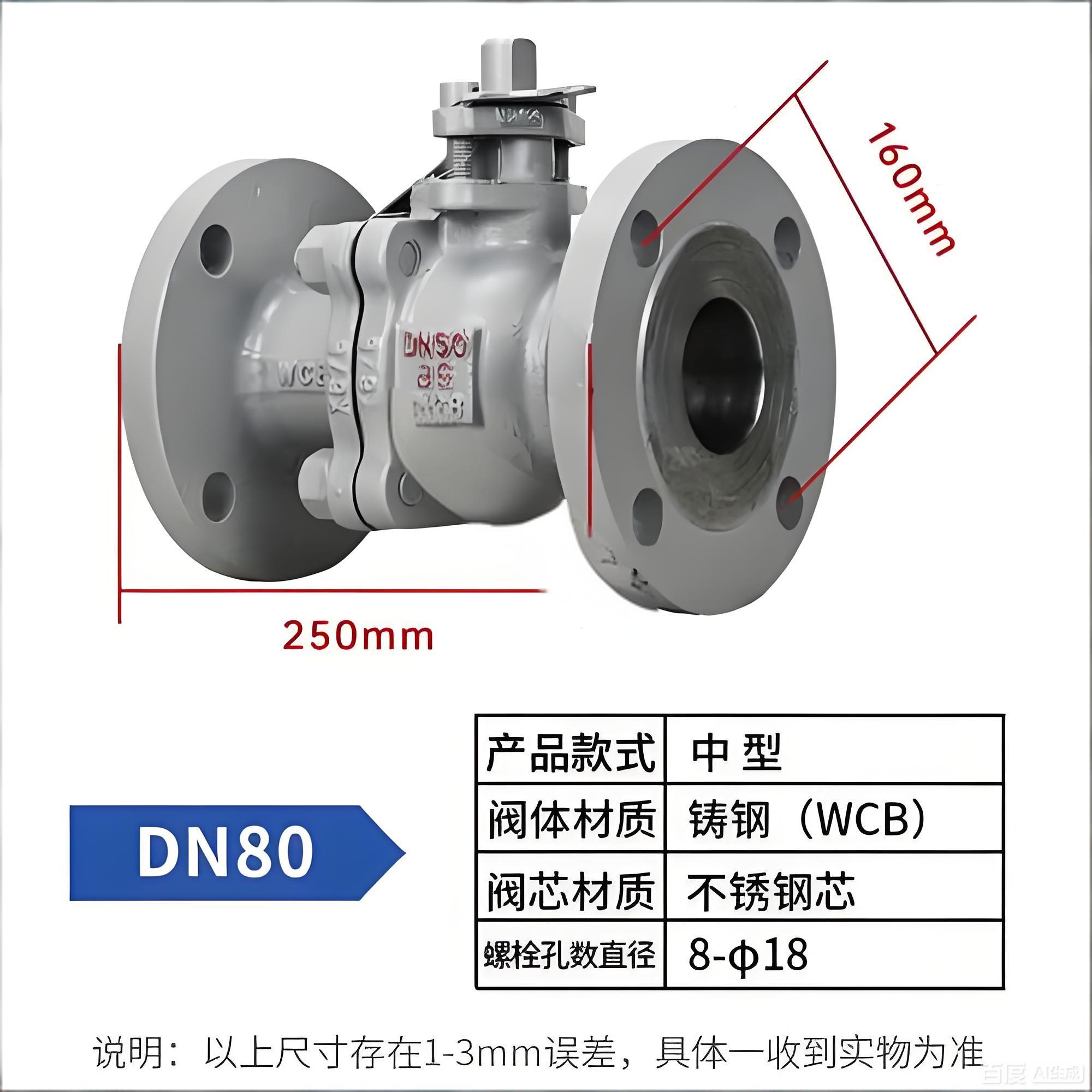

- 型号含义：Q(球阀)4(法兰)1(浮动球结构)F(PTFE 密封)-16C(PN1.6MPa，WCB 铸钢)；DN80 口径 。
- 温度限制：PTFE 密封适用-29℃～150℃（若介质超温需改硬密封或 PPL 材质）。
- 功能定位：仅用于全开/全关切断，不可作节流调节使用，否则易冲蚀密封面 。
- 安装姿态：手动阀可任意方位；若配蜗轮/气动/电动执行机构，必须直立安装（执行机构在上方）。
安装规范（按顺序执行）
- 前置准备：确认前后管道已支撑固定、同轴度良好；彻底吹扫管线清除焊渣、油污及杂质（微小颗粒即可损伤 PTFE 密封面）。
- 阀门检查：核对铭牌参数，拆去法兰保护盖；手动全开/全闭数次确认启闭灵活无卡阻。
- 对位安装：阀门置于两法兰间，放入匹配垫片（建议石墨复合或PTFE包覆垫）；确保法兰面平行，严禁强行拉拢对口以免产生应力。
- 紧固螺栓：采用对称、交叉、分次拧紧法兰螺栓（建议分 3 次达到规定扭矩），防止垫片受力不均导致泄漏 。
- 最终验证：操作启闭 2-3 次确认顺畅；进行压力试验（强度及密封试验），检查法兰连接处及填料函无渗漏 。
维护策略与周期
- 日常巡检：检查外观腐蚀、法兰/填料处泄漏；观察操作力矩是否异常增大。
- 定期润滑：对阀杆螺纹及轴承部位（如有）加注相容润滑脂；频繁操作阀门建议每月检查，低频阀门每季度检查 。
- 密封维护：微量外漏可尝试轻微拧紧填料压盖螺母（每次≤1/4 圈，忌过紧）；内漏或严重外漏需停机泄压后更换阀座/填料维修包 。
- 大修要点：拆卸前务必完全泄压并将阀门置于半开位；清洗零件禁用强溶剂浸泡非金属件；装配前清洁并薄涂润滑脂，严禁金属屑/纤维残留 。
禁忌与注意事项
- 禁止节流：长期半开会导致 PTFE 密封面快速磨损及气蚀损坏 。
- 禁止吊装执行器：安装时不得以执行机构或手轮为受力点起吊阀门 。
- 介质相容性：PTFE 不耐熔融碱金属及高温氟元素；清洗时溶剂须与橡胶/塑料件相容（燃气工况可用汽油清洗金属件，非金属件用酒精或水）。
