一、 产品概述与型号解读

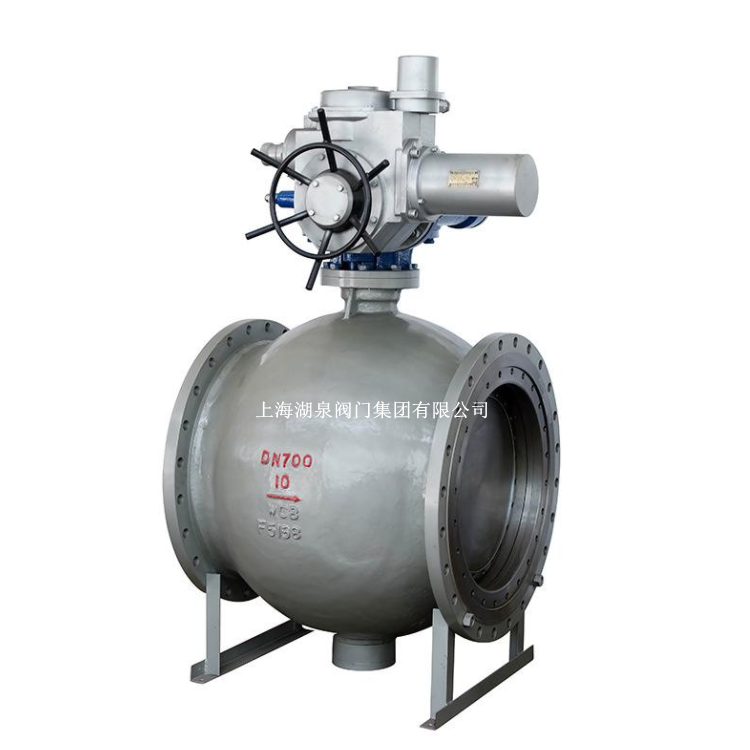

Q947F-16P-DN100是一种广泛应用于工业自动化控制系统中的高性能切断与调节阀门。该型号遵循中国国家标准（GB）及行业通用编码规则，其具体含义如下：
- Q：代表阀门类型为球阀。
- 9：代表驱动方式为电动。
- 4：代表连接形式为法兰连接。
- 7：代表结构形式为固定直通式（Fixed Ball）。
- F：代表密封面材料为聚四氟乙烯（PTFE），属于软密封。
- 16：代表公称压力为PN1.6 MPa（约16公斤压力）。
- P：代表阀体主要材质为铬镍系不锈钢（通常指304或316系列，具体需结合工况确认，此处P常对应CF8/304）。
- DN100：代表公称通径为100mm（4英寸）。

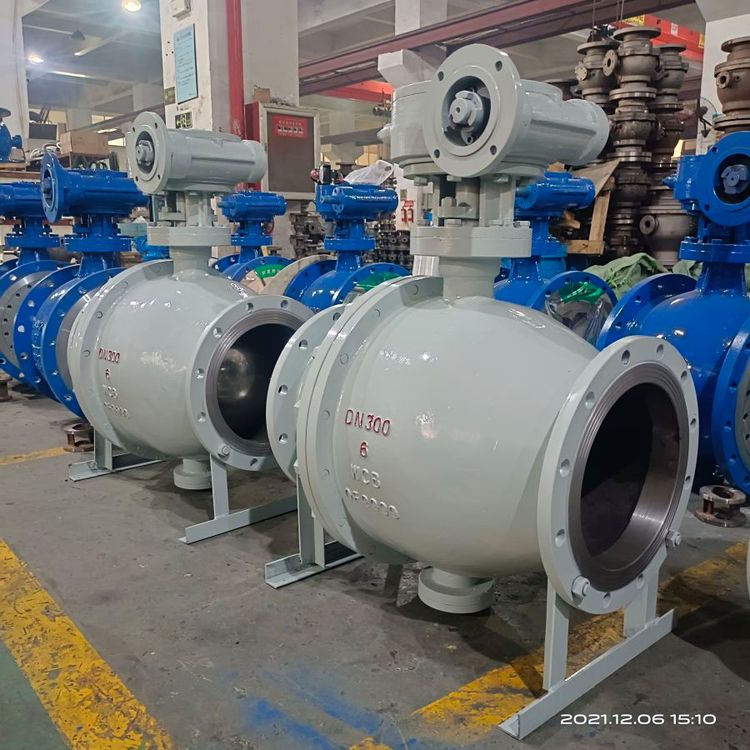

作为一种固定球设计的大口径阀门，Q947F系列特别适用于高压、大流量且对密封性能要求较高的场合，如石油、天然气、化工、电力及城市给排水系统。
二、 核心结构特点

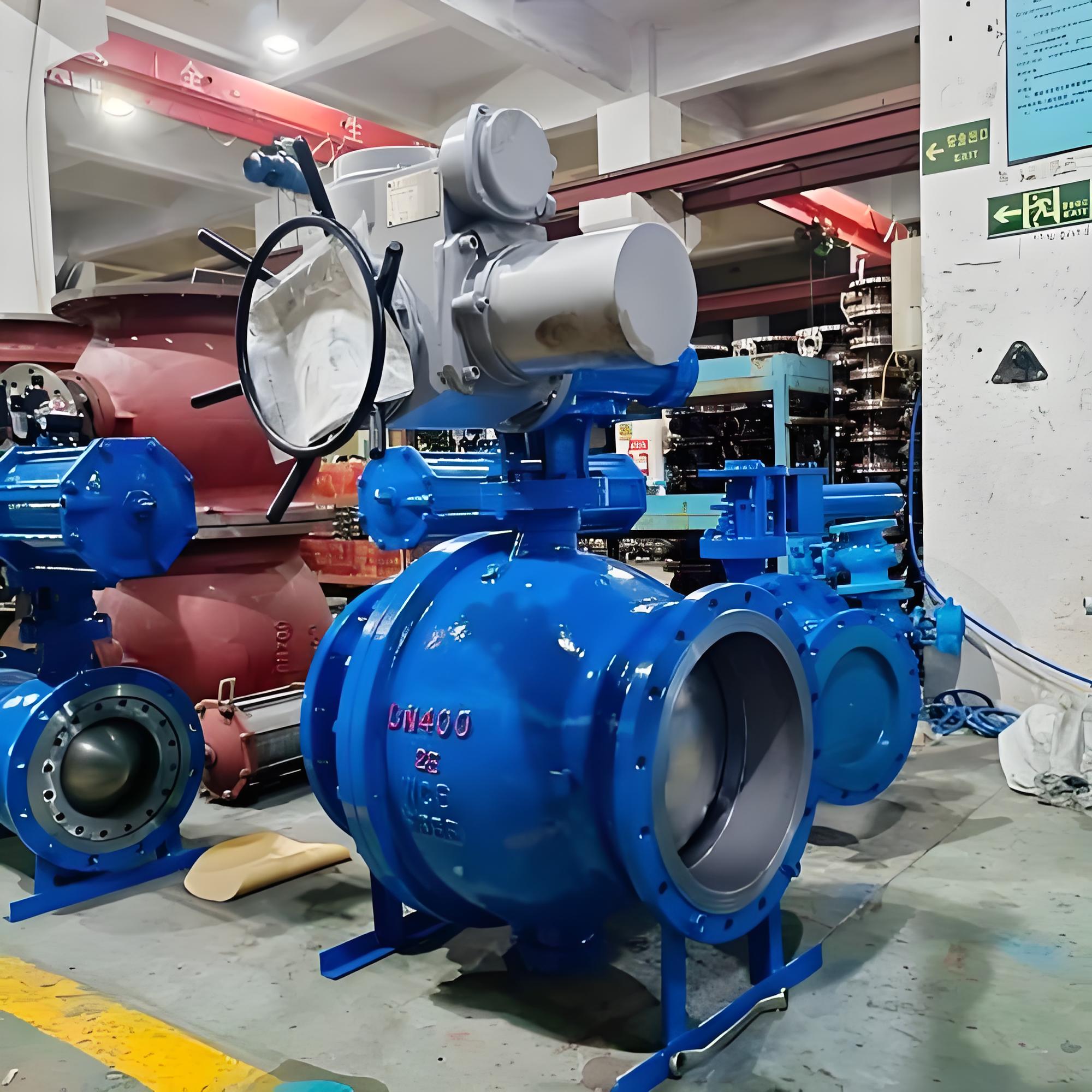

1. 固定球结构设计
与浮动球阀不同，Q947F采用固定球结构。球体通过上、下两根轴固定在阀体内，工作时球体不会因介质压力而产生位移。流体压力直接传递给轴承，而非阀座。这一设计显著降低了操作扭矩，避免了阀座在高压下的过度变形，从而保证了长期使用的密封稳定性和使用寿命。
2. 双向密封与自动泄压
该阀门具备双向密封特性，无论介质从哪个方向流入，均能实现有效密封，安装时无需考虑流向。同时，阀座采用弹簧预紧结构，在低压状态下依靠弹簧力保证密封；在高压状态下，利用介质的“活塞效应”推动阀座紧贴球体，增强密封效果。此外，中腔设有自动泄压功能，当阀腔内压力异常升高时，阀座可自动微动泄压，保护阀门安全。
3. 防火防静电设计
针对易燃易爆介质，Q947F配备了防火和防静电双重保护机制：
- 防静电：在阀杆与阀体、球体之间设置导电弹簧，防止静电积聚产生火花。
- 防火：当发生火灾导致软密封材料烧毁时，金属阀座与球体形成金属对金属的硬密封，阻止介质大量泄漏，符合API 6FA等耐火试验标准。

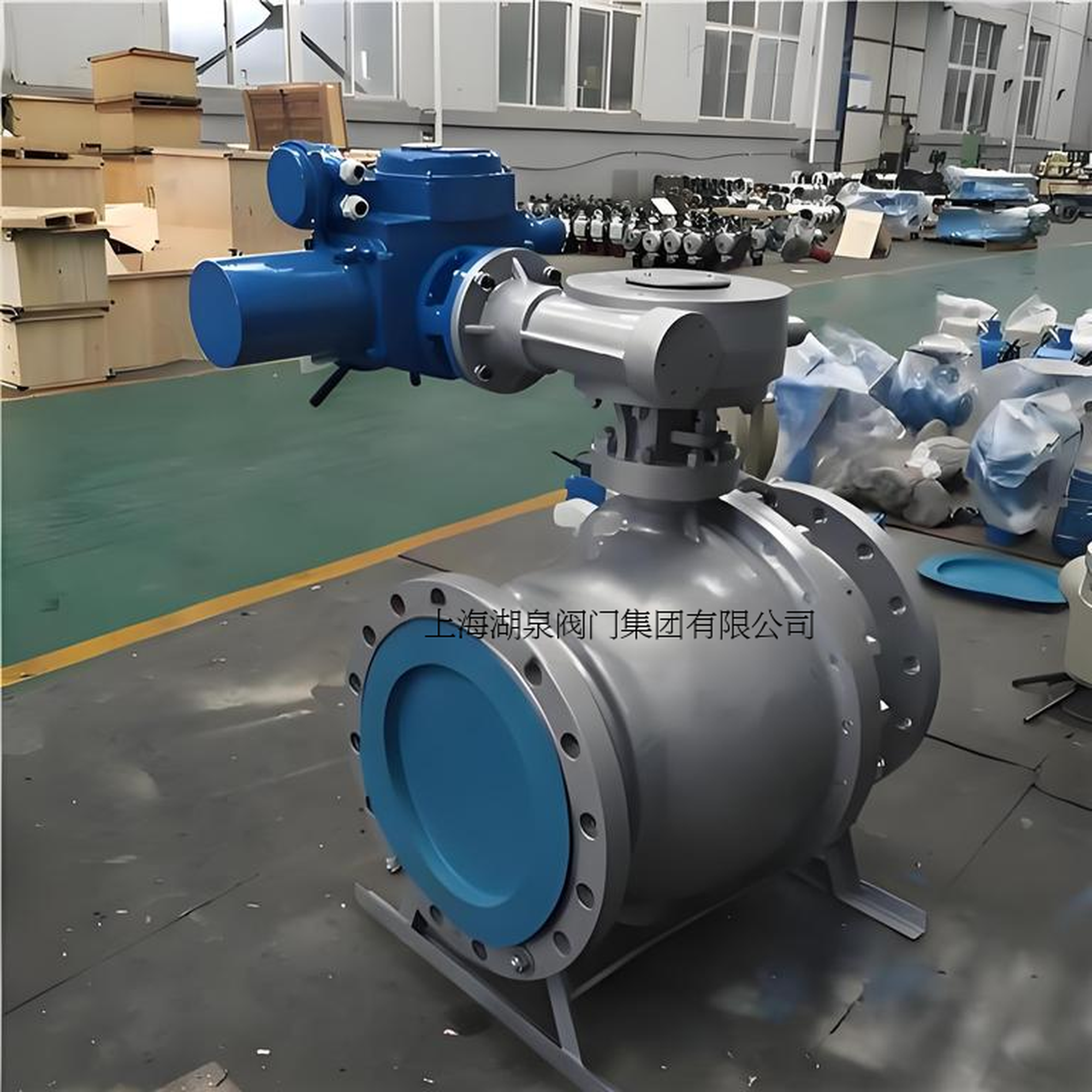

4. 电动执行机构集成
Q947F通常直连智能型电动执行机构（如PSQ、HQ、UNIC等系列）。执行机构内置伺服系统，无需外接伺服放大器，直接接收4-20mA模拟信号或开关量信号即可控制阀门开度或启闭。具备过热保护、过载保护及电气/机械双重限位功能，防护等级可达IP65/IP67，部分型号支持防爆（ExdII BT4/BT6）。
三、 主要技术参数
| 参数项目 | 技术指标 |
|---|---|
| 公称通径 (DN) | DN100 (4") |
| 公称压力 (PN) | PN1.6 MPa (Class 150 LB) |
| 适用温度 |
-29℃ ~ +150℃ (PTFE密封) -29℃ ~ +300℃ (PPL密封可选) |
| 适用介质 | 水、蒸汽、油品、硝酸、醋酸等腐蚀性或非腐蚀性介质 |
| 阀体材质 | CF8 (304不锈钢)、CF8M (316不锈钢) 或 WCB (碳钢) |
| 球体材质 | 2Cr13 (镀铬/氮化) 或 304/316不锈钢 |
| 密封材料 | PTFE (聚四氟乙烯) 或 RTFE (增强聚四氟乙烯) |
| 泄漏量 | 软密封：零泄漏 (符合ANSI B16.104 VI级) |
| 动作时间 | 15s ~ 60s (视执行机构型号而定) |
| 电源电压 | AC 220V / 380V, 50/60Hz |
| 控制信号 | 4-20mA (调节型) 或 开关量 (切断型) |
四、 安装与维护指南
1. 安装注意事项
- 管道清洁：安装前务必清除管道内的焊渣、铁锈等杂质，防止损伤密封面或卡住球体。
- 对中检查：确保法兰连接面平行，螺栓均匀紧固，避免阀门承受额外的管道应力。
- 流向确认：虽然Q947F为双向密封，但建议按照阀体箭头指示方向安装，以优化自动泄压功能的响应效率。
- 执行机构保护：电动头应避免安装在易受雨水直射或高温辐射的位置，必要时加装防护罩。
2. 日常维护
- 定期检查：每6个月检查一次阀杆填料函及外部密封点，如有泄漏应及时紧固或更换填料。
- 润滑保养：定期向阀杆注脂口注入适量专用密封脂，保持转动部件润滑并辅助密封。注意：若阀门无泄漏，严禁随意注脂，以免杂质粘附密封面。
- 功能测试：定期进行全行程启闭测试，检查电动执行机构的反馈信号是否准确，限位开关是否正常。
五、 应用场景推荐
Q947F-16P-DN100凭借其稳定的性能和耐腐蚀特性，广泛适用于以下领域：
- 石油化工：用于原油输送、化工原料切断及反应釜进料控制。
- 电力行业：火电厂循环水系统、除盐水系统及蒸汽管路。
- 城市公用事业：自来水厂供水管网、污水处理厂污泥排放及供热管网。
- 环保工程：废气处理系统中的酸碱液输送管道。
综上所述，Q947F-16P-DN100电动固定球球阀是一款集高可靠性、长寿命与智能化控制于一体的工业阀门，是现代化流程工业中理想的流体控制解决方案。
