Q41Y DN80 硬质合金硬密封球阀通过金属对金属密封副 + 表面硬化工艺 + 弹性补偿结构实现耐高温（最高 600℃-850℃）与耐磨损（含尘/冲刷工况），核心在于硬质合金堆焊/超音速喷涂及弹簧加载防卡死设计。
核心解决方案参数
- 密封副材质：球体与阀座基体为 Cr13/铬钼钢，表面采用司太立（Stellite）硬质合金堆焊或碳化铬（Cr3C2）超音速火焰喷涂（HVOF），表面硬度达HRC 60-78 。
- 耐温范围：常规工况-29℃~425℃；特殊工艺（2520 不锈钢 + 碳化铬喷涂）可达600℃~850℃，部分极限工况标称 980℃（需确认具体材质等级）。
- 耐磨机制：高硬度密封面抵抗固体颗粒冲刷；碟簧/板簧加载结构吸收热膨胀，防止高温“涨死”，并具备磨损后自动补偿密封比压功能 。

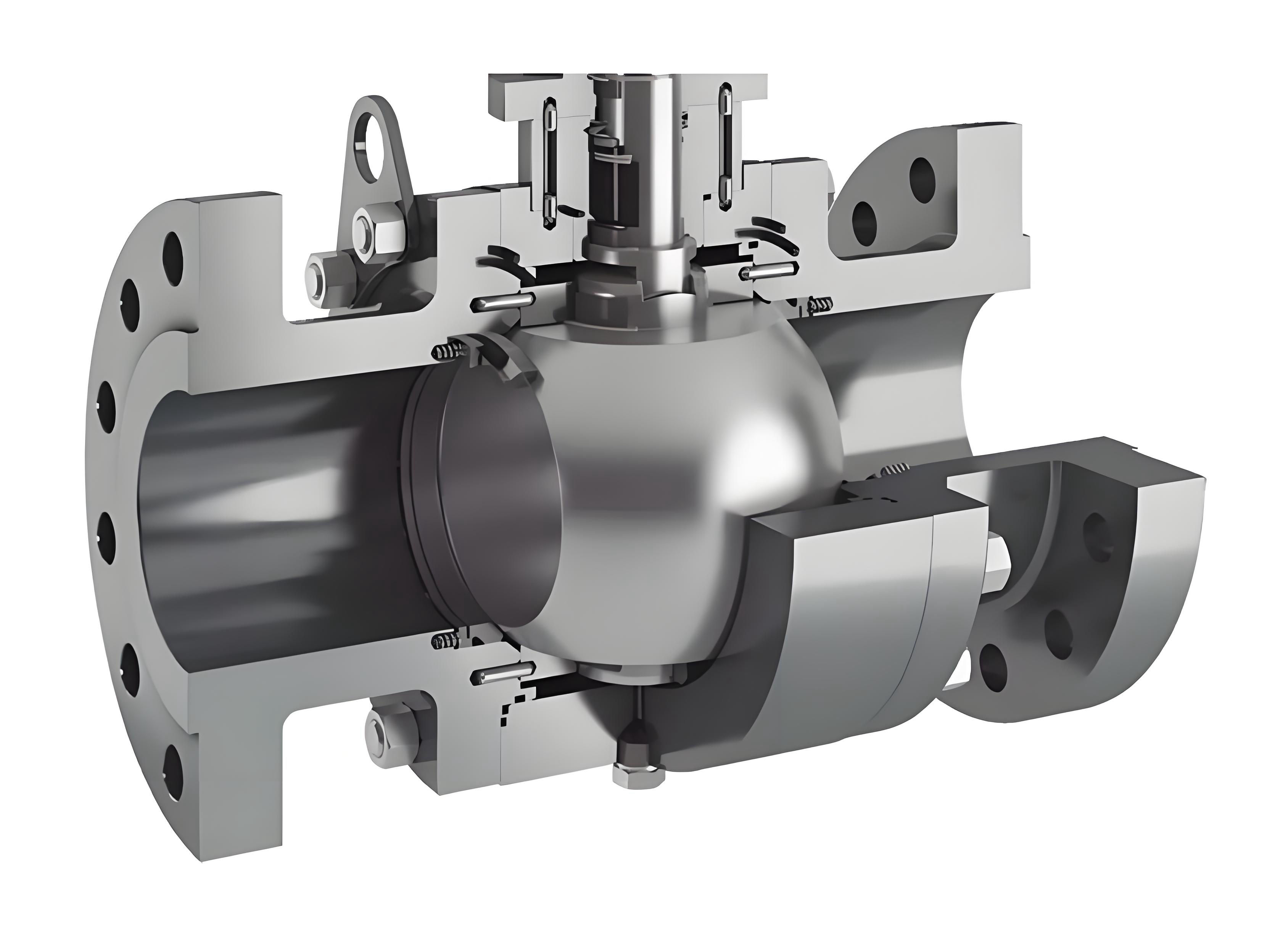

- DN80 适配建议：该口径属中小通径，通常采用浮动球结构；若介质含大量高硬度颗粒或压力>PN40，建议升级为固定球结构以降低操作扭矩 。
关键选型与工况匹配
- 材质分级：温度≤450℃选 WCB/2Cr13+ 喷焊；温度 450℃-600℃选 WC6/WC9 铬钼钢 + 司太立堆焊；温度>600℃需定制 2520 奥氏体不锈钢基体 。
- 工艺确认：必须要求供应商提供HVOF 喷涂或激光熔覆工艺证明，普通电镀或低温喷涂无法达到耐磨耐温指标（硬度需实测 HRC60+）。
- 结构细节：确认阀座具备弹簧预紧及防吹出阀杆设计；含粉尘工况需检查阀座背部是否有防尘卡套结构，防止颗粒堆积导致卡涩 。
- 密封等级：硬密封通常达到 ANSI Class IV/V 级；若需零泄漏（Class VI），需确认是否采用双活塞效应或注脂辅助密封结构 。
安装与维护要点
- 热态操作：高温启闭前需充分预热，避免温差应力导致卡死；利用弹簧补偿特性，长期运行后若密封微漏，可通过调整限位螺栓恢复密封 。
- 介质适应性：特别适用于煤粉喷吹、烟气除尘、渣油、催化剂等含固颗粒介质；不适用于强粘附性介质（易结焦卡球）。
- 寿命预期：在正确选型下，硬密封寿命通常为软密封的 3-5 倍，但需定期监测扭矩变化以判断密封面磨损情况 。
注：具体耐温上限高度依赖阀体材质（如碳钢限 425℃，不锈钢/铬钼钢可更高）及密封面具体工艺，采购时务必明确介质温度、颗粒浓度及压力等级以锁定材质牌号 。
