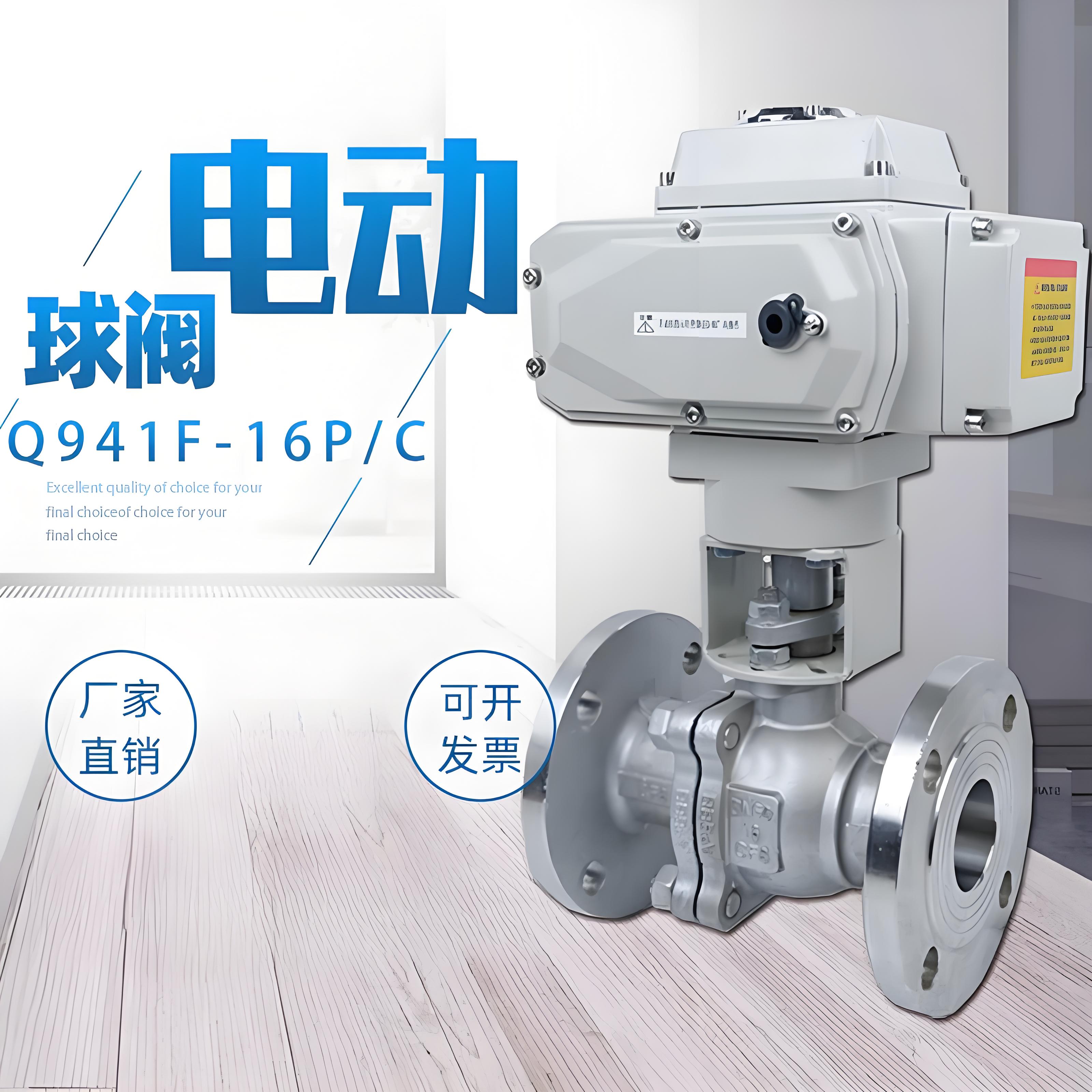

Q941F-16P DN200 为PN1.6MPa、304 不锈钢阀体、PTFE 软密封、电动法兰浮动球阀，核心参数：DN200、KV≈3589、动作 90°、电源 AC220/380V、适用介质硝酸类/水油汽、温度≤180℃。
核心技术参数（DN200 规格）
- 型号释义：Q(球阀)+9(电动)+4(法兰)+1(浮动球)+F(PTFE 密封)-16(PN1.6MPa)+P(304 不锈钢 CF8)
- 公称通径：DN200（口径 200mm）
- 公称压力：PN1.6MPa（16 公斤），强度试验 2.4MPa，密封试验 1.76MPa
- 阀体材质：CF8（304 不锈钢）；阀杆/球体：304 不锈钢；密封面：PTFE/增强 PTFE
- 适用介质：水、蒸汽、气体、油品、硝酸类等弱腐蚀介质（不适用于强碱氨系，氨用需确认专用耐氨密封）
- 适用温度：-29℃～+180℃（PTFE 密封极限）
- 流量特性：快开型；额定流量系数 KV 值约3589（全开）
- 泄漏等级：软密封零泄漏（符合 ANSI B16.104 5 级或 GB/T4213）
- 执行机构：角行程电动头（常见 PSQ/HQ/UNIC 系列），输出力矩适配 DN200（通常≥1000N·m），动作时间可选 15s/30s/60s
- 控制信号：开关型（无源触点）或调节型（4-20mA/1-5V），精度基本误差±1%，回差≤1%
- 防护等级：执行器 IP65/IP67（户外需加防雨罩）；防爆可选（需定制 ExdⅡBT4 等）
- 连接标准：法兰 GB/T9113 或 ANSI B16.5，结构长度 GB/T12221
安装关键步骤
1. 前期检查：核对铭牌（PN1.6、304、DN200），拆除法兰保护盖，全开全闭测试动作灵活性，清洁管道内焊渣/杂质。
2. 吊装注意：严禁以执行器或阀杆为吊点，须使用阀体法兰耳或专用吊具；DN200 自重较大，管道需设独立支架支撑。
3. 对中连接：确保前后管道同轴，法兰面平行无应力；垫片材质需耐介质腐蚀（如 PTFE 包覆垫），螺栓十字交叉对称拧紧至规定扭矩。
4. 电气接线：按图纸接电源（注意相序）及控制线，接地可靠；通电前确认手动离合器处于啮合/脱开正确状态。
5. 调试运行：空载试运行开关动作，检查限位开关准确性；带压后检查法兰及填料处泄漏，执行器方向指示应与管线平行（开）/垂直（关）。
维护与保养要点
- 日常巡检：检查执行器有无异响、过热，信号反馈是否准确，外部防腐层及防雨罩完好性。
- 定期润滑：每半年至一年检查阀杆填料及运动部件，使用与介质相容的润滑脂（严禁油脂污染 PTFE 密封面）。
- 故障处理：
- 微漏：轻微填料泄漏可适度紧固压盖螺母（勿过紧）；密封面泄漏需解体更换阀座/球体。
- 卡涩：切断电源/泄压后，尝试手动操作排除杂质；长期停用应置于微开状态并切断电源。
- 拆卸规范：必须先泄压、断电、隔离管路，按“执行器→支架→阀盖→球体→阀杆”顺序拆解，更换密封件建议成套使用备件包。
特别警示
- 介质匹配：P 代表 304 不锈钢，虽耐硝酸，但液氨/气氨对普通 PTFE 及 304 有特定腐蚀风险，若用于氨系统需确认密封材为“耐氨专用”或升级为 316L 材质，避免应力腐蚀开裂 。
- 操作禁忌：通电状态下禁止强行手动操作；严禁超压、超温使用；户外安装必须加装防护罩以防电气元件老化进水 。
