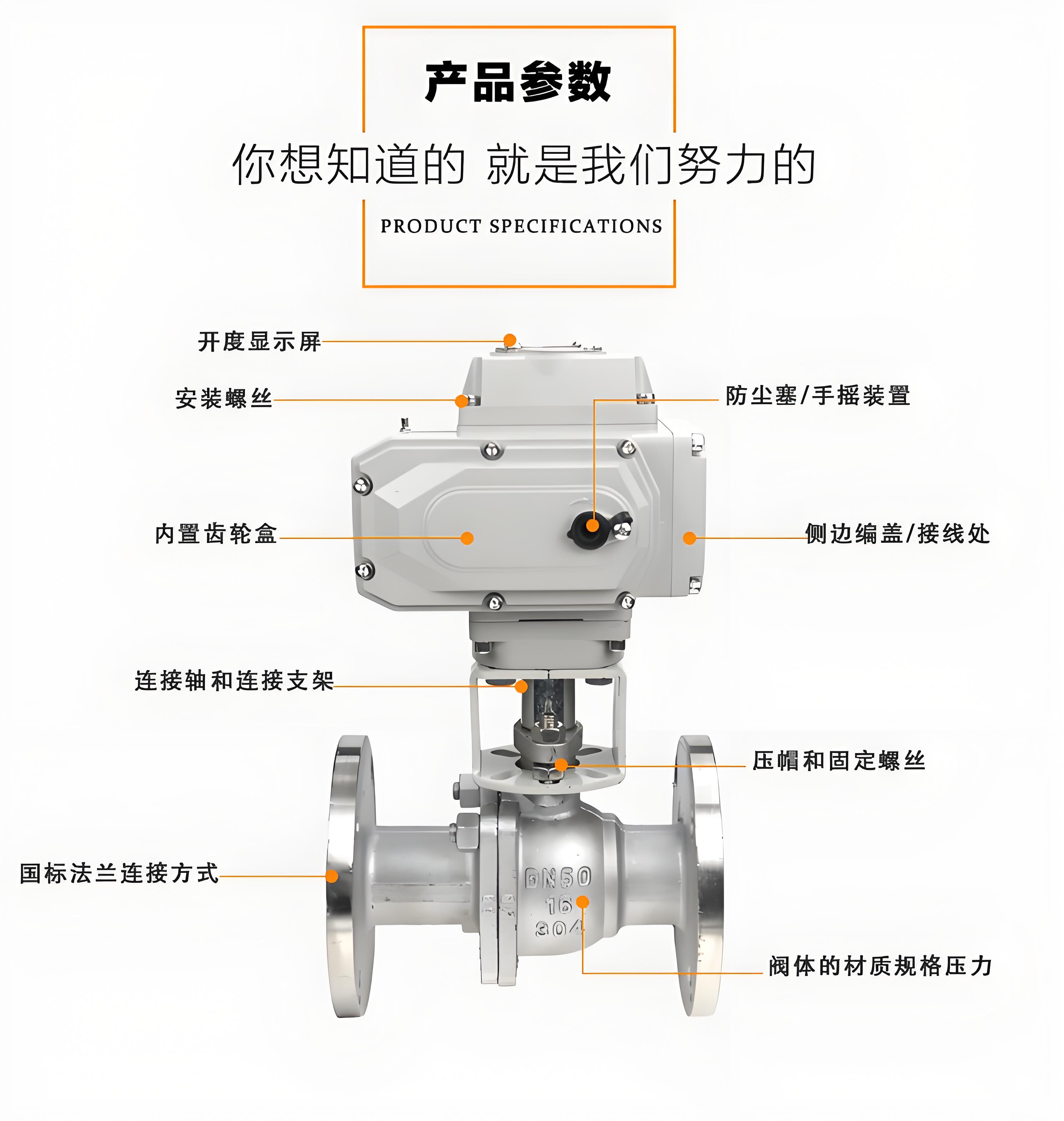

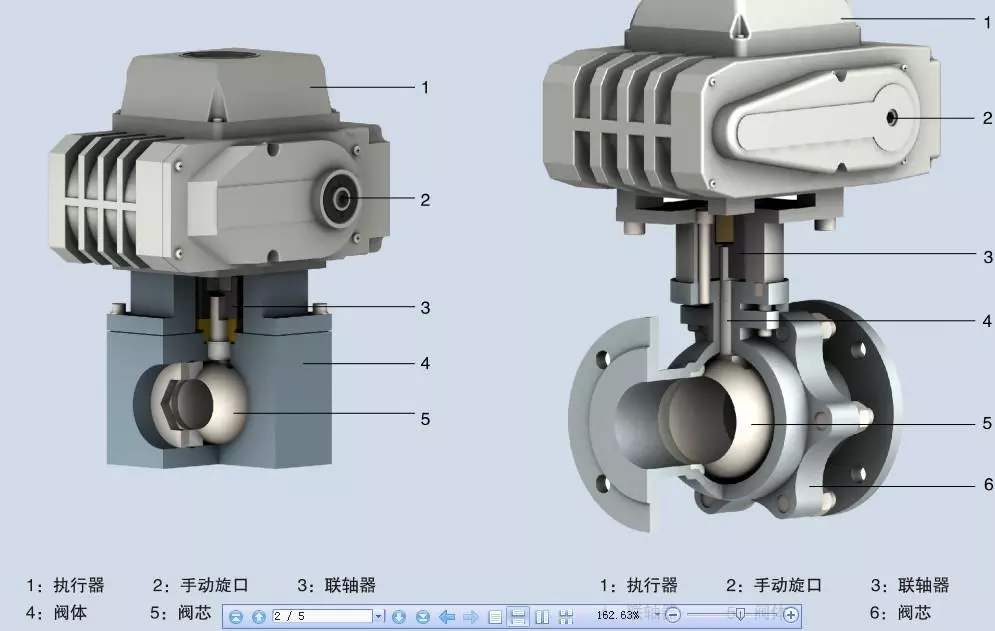

核心构成解析
- 电动执行机构：包含电机、减速齿轮箱（蜗轮蜗杆）、控制模块及位置反馈传感器；接收电信号（如开关量或 4-20mA）并转化为精确角行程扭矩 。
- 球阀阀体组件：由阀体、带通孔球体（阀芯）、阀座（密封件）及阀杆组成；球体为启闭核心，阀座提供密封压紧力 。
- 辅助系统：含手动操作机构（断电应急）、限位开关（防过转）及扭矩保护（防卡死）；智能型具备开度信号反馈与闭环控制功能 。
90°旋转启闭机制详解
1. 全关状态（0°）：球体通孔轴线与管道垂直，实心球面阻断流道，介质压力辅助阀座压紧球体实现密封阻断 。
2. 开启过程：执行机构驱动阀杆带动球体旋转，经 90°转角使通孔轴线与管道重合，形成直通流道，流体阻力极小 。
3. 全开状态（90°）：球体通道完全对齐管道，实现全通径流通；若为 V 型球阀，可在 0°~90°任意角度稳定工作以调节流量，但标准 O 型球阀严禁长期半开节流 。
关键特性与应用区分
- 启闭优势：仅需 90°旋转即可秒级完成开关，远快于闸阀/截止阀；双向密封，安装无流向限制 。
- 类型区分：O 型球阀主打快速切断（开关型）；V 型球阀配合定位器可实现线性比例调节（调节型），适用于含颗粒或需精准控流工况 。
- 适用场景：广泛适配 PLC/DCS 自动化系统，用于石油化工、水处理、暖通及食品制药等需远程操控或危险环境的场合 。
