一、 产品概述

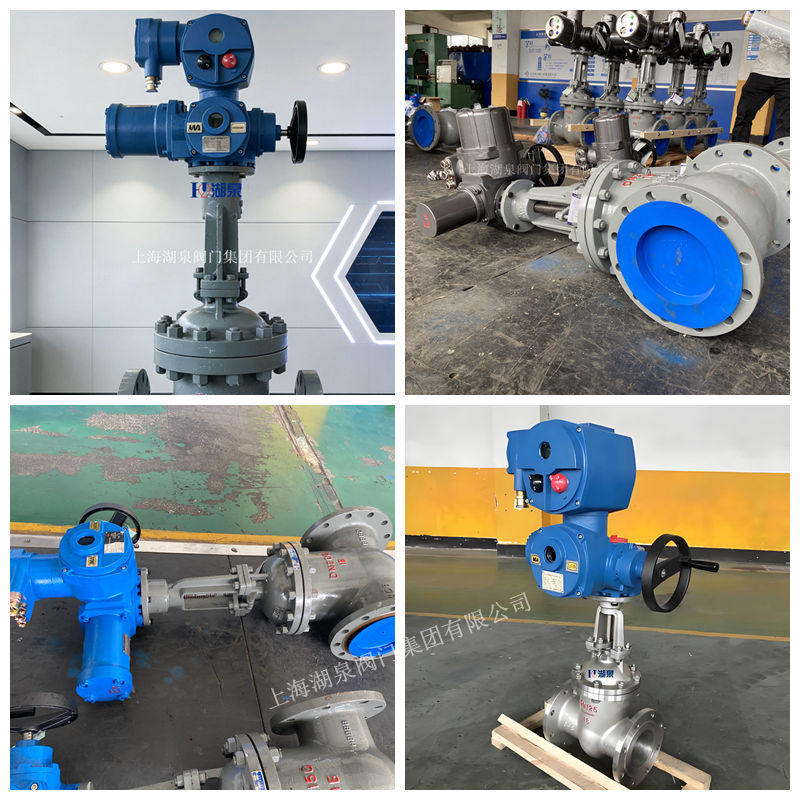

MZ941H系列矿用防爆电动闸阀是专为煤矿井下及易燃易爆环境设计的高性能切断设备。该系列产品严格遵循国家防爆标准，具备“煤安证”（MA）和防爆合格证，防护等级达到IP68，确保在潮湿、粉尘及含有甲烷等爆炸性气体的恶劣工况下安全稳定运行。DN100规格适用于中等流量管道控制，广泛应用于煤矿井下水泵房自动化系统、排水管路及各类工业流体输送系统。
二、 核心技术与结构特点
-
密封性能
- 硬质合金堆焊：闸板与阀座密封面采用司太立（Stellite）钴基硬质合金或钴铬钨硬质合金，通过等离子喷焊工艺处理。具有极高的硬度、耐磨性、耐高温及抗擦伤性能，显著延长阀门使用寿命。
- 双向密封设计：无安装方向要求，实现双向零泄漏密封，流阻小，介质适应性强（水、污水、油、汽等）。
-
高强度耐腐蚀材质
- 阀杆处理：阀杆采用优质渗氮钢，经调质及表面氮化处理，具备优异的抗腐蚀性、抗擦伤性和耐磨性。
- 弹性闸板结构：采用楔式弹性闸板，中大口径配备推力轴承，摩擦力小，启闭轻松自如，有效防止卡阻。
-
智能防爆电动执行机构
- 防爆认证：提供dI（适用于煤矿非采掘工作面）和dIIBT4（适用于工厂IIA、IIB级爆炸性气体环境）两种防爆等级。
- 多功能控制模块：内置相位识别器、接触器互锁保护器及直流电源模块。支持现场操作、远程控制及PLC自动化控制。
- 信号反馈：可接收和输出4～20mA标准信号，便于与DCS系统或泵房自动化系统无缝衔接，实现智能化监控。
- 手动应急功能：配有撞击手轮或手动切换机构，在断电情况下仍可轻松进行紧急启闭操作。
三、 主要技术参数（DN100规格）
- 公称通径：DN100 mm
- 公称压力：1.6 MPa (16C) / 2.5 MPa (25C) / 4.0 MPa (40C)
- 适用介质：水、污水、油品等非腐蚀性或弱腐蚀性流体
- 工作温度：常温至高温（具体视密封材料而定，通常≤425℃）
- 驱动电压：AC 380V / 660V（矿用标准电压），控制回路 AC 220V 或 DC 24V
- 连接方式：法兰连接（符合JB/T79等标准）
- 防护等级：IP68（完全防尘，可长时间浸水）
- 防爆标志：Ex d I Mb / Ex d ib IIB T4 Gb
四、 应用场景与优势
- 煤矿井下专用：必须持有煤安证方可入井，特别适用于有瓦斯爆炸危险的矿井排水系统。
- 免维护设计：安装调试简单，运行稳定，正常工况下数年内无需频繁维护保养，降低运营成本。
- 自动化集成：可与KXBC系列矿用隔爆型电动装置控制箱配套，轻松接入矿山自动化网络，提升管理效率。
五、 选型注意事项
在订购DN100规格时，请明确以下参数以确保精准匹配：
- 压力等级：根据管道系统设计压力选择16C、25C或40C。
- 防爆等级：确认使用环境为煤矿井下（dI）还是地面工厂（dIIBT4）。
- 电压要求：确认现场供电电压为380V还是660V。
- 控制需求：是否需要4-20mA模拟量反馈或远程通讯接口。
