第一节、球阀的作用原理
|

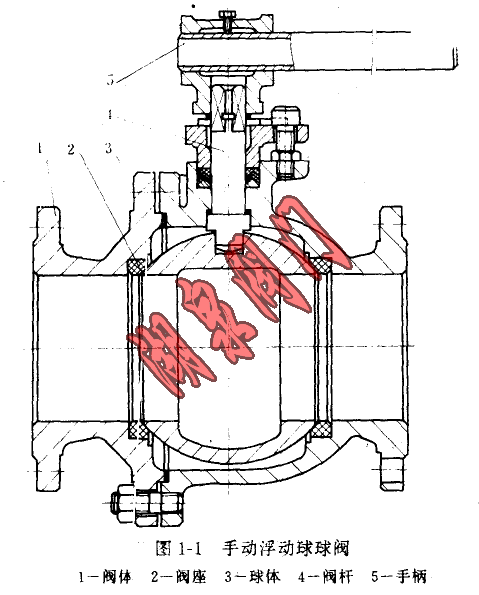

球阀主要由阀体、阀座、球体、阀杆、手柄(或其它驱动装置)组成。图1—1所示为手动球阀结构图。 球阀的主要功能是切断或接通管道中的流体通道，即球阀通常为闭路阀。因此，球阀的作用原理很简单；藉助手柄或其它驱动装置在阀杆上端施加一定的转短并传递给 球体，使它旋转90。(特殊球阀结构例外)．球体的通孔则与阀体通道中心线重合或垂直，球阀便完成了全开或全关的动作。 如果是三通或四通球阀，它们切换流体通道的功能同样是藉助球体转动90。来实现的。 球阀的密封原理依其结构而异。常用的球阀结构可分为浮动球球阀与固定球球阀两大类。浮动球球阀的球体自由支承在阀座上(见图1—1)。在流体压力作用下，球 体在流体流动方向产生位移，使它与阀后阀座密封面更紧密地接触，即在该密封面上的比压增大，形成单面密封‘同时，阀前阀座密封面上的比压相应减小，往往不 保证密封。在固定球球闽中，球体具有上、下转轴，被固定在球体的轴承中，因此，球体的位置固定，流体压力不能使它产生位移。可是，阀座却是浮动的，它们藉 助于弹簧或流体准力压向球体，建立密封比压。因而固定球球阀可根据使用要求设计出三种密封结构：阀前阀座密封、闻后阀座密封、冈前阀后阀座密封。 |
 |
