gu型手动球阀

一、 gu型手动球阀详细介绍
上海湖泉阀门有限公司GU型系列高真空（压力）手动球阀是应用在真空系统中（又能适用一定的压力下）开启或切断气流的高真空球阀。本阀门结构紧凑，美观，密封座补偿设计。有自动补偿密封座磨损功能，启闭力矩小，寿命长等优点。适用的工作介质为带酸、碱性的各类气体或液体。适用于各种不同的轻重工业工况以及建筑管道。广泛应用于：化工，液化石油气，车船制造设备，水、石油、啤酒、制药、电力，机械设备阀门、电子工业阀门，城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。

二、 gu型手动球阀产品主要特点：

1、结构紧凑，重量轻，外形简洁、美观；
2、改阀既能适用高真空，又能适用一定的正压力下使用；
3、由于球阀全通导，又能达到超高真空要求，所以也能适用于加速器真空系统。
4、密封结构设计独特，漏率可达到＜1×10-10Pa.M3/S,
改变了球阀不能满足高真空、超高真空的现状；
5、开关扭矩小，工作稳定、可靠；

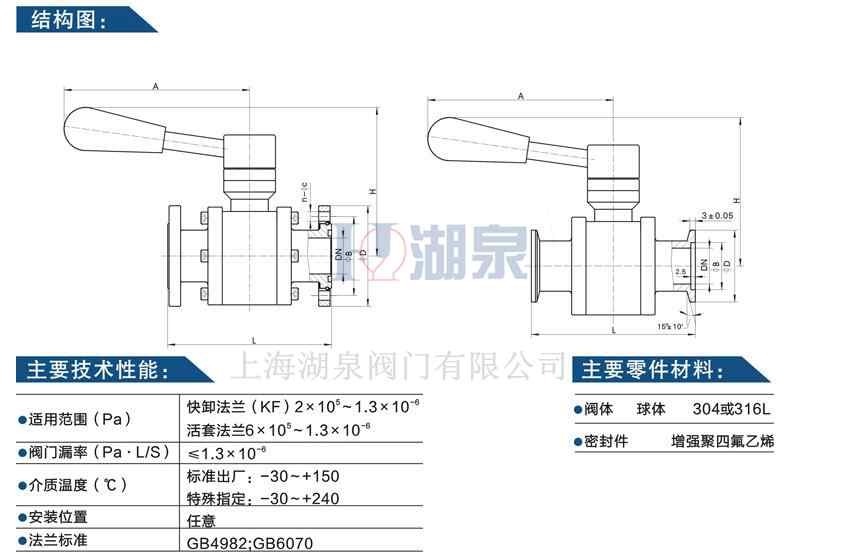

 三、gu型手动球阀接尺寸：（设计标准：GB4982）

型 号	DN	A	B	L	L0	H
GU-16R	16	30	12.2	75	80	72
GU-20R	20	40	26.2	90	90	88
GU-25R	25	40	26.2	100	100	93
GU-32R	32	55	34.2	110	110	105
GU-40R	40	55	41.2	120	125	120

GU型高真空球阀』连接尺寸：（设计标准：ISO-2852）

型 号	DN	A	B	L	L0	H
GU-16R	16	34	27.5	75	80	72
GU-20R	20	50.5	43.5	90	90	88
GU-25R	25	50.5	43.5	100	100	93
GU-32R	32	50.5	43.5	110	110	105
GU-40R	40	50.5	43.5	120	125	120
GU-50R	50	64	56.5	135	140	137
GU-65R	65	77.5	70.5	150	200	160
GU-80R	80	91	83.5	200	230	200
GU-100R	100	119	110	250	270	240
