上海湖泉
阀门集团有限公司-是一家专业生产q41f 手动
球阀的厂家,产品质量好,价格优,型号全,欢迎选购!钢特
阀门-q41f
手动球阀 做工精细,精准度高,品质可靠,欢迎您来电咨询!『Q41F、Q341F手动法兰球阀』供应商,本司供应的【手动球阀】质量先行、价格合理、售后服务较完善。『Q41F、Q341F手动法兰球阀』适用于轻重工业及楼宇管道。流体前进的道路上,让能恩阀门为您排忧解难!【球阀】可应用于:化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业,城建等领域。
产品名称 |

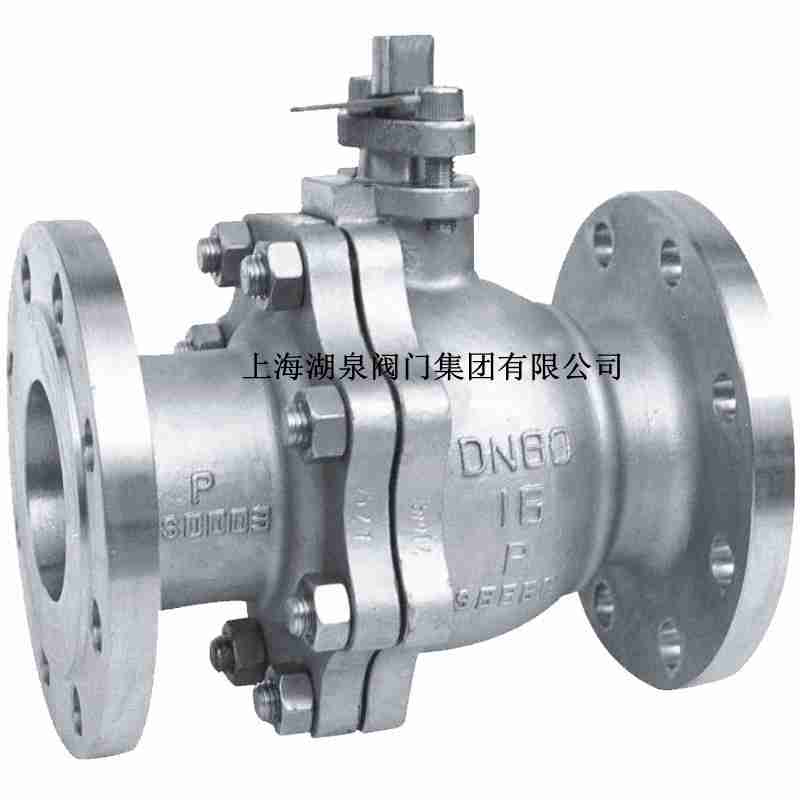

Q41F、Q341F手动法兰球阀 |
产品型号 |
Q41F |
公称通径 |
DN15-800 |
压力范围 |
1.6-10MPa |
阀体材质 |
铸铁,铸钢,不锈钢,锻钢,铝合金,塑料 |
Q41F-16C-DN80,Q41F-16P-DN80,Q41F-25-DN80,Q41F-25C-DN80 球阀,球阀生产厂家,Q41F-16C-DN80,Q41F-16P-DN80,Q41F-25-DN80,Q41F-25C-DN80球阀 球阀生产厂家 的详细介绍
①名称代号:球阀
②连接形式:1-螺纹连接
③闸板结构:1-单闸板
④密封材料:聚四氟乙烯
⑤压力等级:16-1.6MPa,25-2.5MPa,40-4.0MPa
⑥阀体材料:未注-铸铁、C-钨碳硼、P-不锈钢(ICr18Ni9Ti)、C-不锈钢(ICr18Ni12Mo2Ti)-黄铜
⑦公称通径:15~65mm
型号
(Model) |
DN
(mm) |
|
L0 |
L |
L1 |
L2 |
H |
D |
D1 |
D2 |
n-d |
Q41F-16※DN15 |
15 |
100 |
130 |
57 |
14 |
103 |
95 |
65 |
45 |
4-14 |
Q41F-16※DN20 |
20 |
160 |
140 |
62 |
14 |
112 |
105 |
75 |
55 |
4-14 |
Q41F-16※DN25 |
25 |
160 |
150 |
65 |
14 |
123 |
115 |
85 |
65 |
4-14 |
Q41F-16※DN32 |
32 |
200 |
165 |
71 |
16 |
150 |
135 |
100 |
78 |
4-18 |
Q41F-16※DN40 |
40 |
250 |
180 |
71 |
16 |
156 |
145 |
110 |
85 |
4-18 |
Q41F-16※DN50 |
50 |
300 |
200 |
85 |
18 |
172 |
160 |
125 |
100 |
4-18 |
Q41F-16※DN65 |
65 |
350 |
220 |
100 |
18 |
197 |
180 |
145 |
120 |
4-18 |
Q41F-16※DN80 |
80 |
450 |
250 |
114 |
20 |
222 |
193 |
160 |
135 |
8-18 |
Q41F-16※DN100 |
100 |
600 |
280 |
130 |
22 |
286 |
215 |
180 |
155 |
8-18 |
Q41F-16※DN125 |
125 |
600 |
320 |
150 |
22 |
286 |
245 |
210 |
180 |
8-18 |
Q41F-16※DN150 |
150 |
800 |
360 |
160 |
24 |
297 |
280 |
240 |
210 |
8-23 |
Q41F-16※DN200 |
200 |
800 |
457 |
198 |
30 |
325 |
335 |
295 |
265 |
12-23 |
q41f dn80高压手动球阀须知:
1、 手动球阀客户如对产品有特殊要求,须在订货合同中提供以下说明:
a.结构长度;b.连接形式;c.公称直径;d.产品使用介质及温度、压力范围;e.试验、检验标准及其他要求。
2、 本厂可根据客户特定要求配置各类驱动装置。
3、 如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
4、 期货、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30%货款,供方即备料生产。
