一、 产品概述

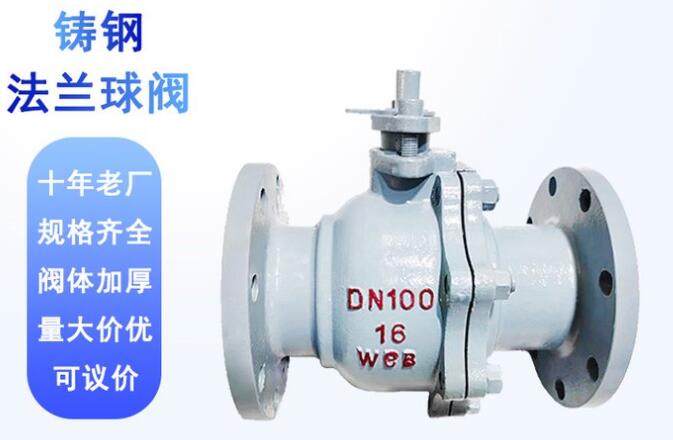

Q41F-16C DN100 铸钢法兰手动
球阀是一款广泛应用于工业管道系统的截断类
阀门。该型号遵循国家标准命名规范，具体含义如下：
* Q：代表阀门类型为球阀。
* 4：代表连接形式为法兰连接。
* 1：代表结构形式为直通式（浮动球结构）。
* F：代表密封副材质为聚四氟乙烯（PTFE），即软密封。
* 16：代表公称压力为 1.6 MPa（约16公斤压力）。
* C：代表阀体主要材料为碳素钢（通常指WCB铸钢）。
* DN100：代表公称通径为 100毫米（对应4英寸管道）。
该阀门通过旋转球体90度来实现介质的开启与关闭，具有流体阻力小、密封性能好、操作轻便等特点，适用于水、蒸汽、油品、天然气及弱腐蚀性介质管路。
二、 主要技术参数
| 参数项目 | 技术指标/说明 |
| :--- | :--- |
| 公称通径 (DN) | 100 mm |
| 公称压力 (PN) | 1.6 MPa (Class 150) |
| 适用温度 | -29℃ ～ 150℃ (取决于PTFE密封材料) |
| 适用介质 | 水、蒸汽、油品、天然气、空气等 |
| 阀体材质 | WCB 铸碳钢 / A105N 锻钢 |
| 球体材质 | 不锈钢 (如2Cr13, 304, 316等)，表面镀铬或硬化处理 |
| 阀杆材质 | 不锈钢 (如2Cr13, 304等)，防吹出结构设计 |
| 密封材质 | PTFE (聚四氟乙烯) |
| 驱动方式 | 手动 (手柄或涡轮蜗杆，DN100通常配手柄或小型涡轮) |
| 连接标准 | GB/T 9113, HG/T 20592, ANSI B16.5 等 (需确认具体法兰标准) |
| 结构长度 | 符合 GB/T 12221 标准 (PN1.6MPa下DN100通常为190mm或200mm，视具体标准而定) |
三、 产品结构特点
1. 浮动球结构：
在介质压力作用下，球体能产生一定的位移并紧压在出口端的密封面上，保证出口端密封。这种结构简单，密封可靠，特别适用于中低压工况（如PN16）。
2. 软密封设计 (PTFE)：
阀座采用聚四氟乙烯材料，具有极低的摩擦系数和优异的化学稳定性。PTFE密封面弹性好，易于实现零泄漏密封，且对介质中的微小颗粒有一定的包容性。
3. 防火防静电结构：
阀杆设有防静电装置，防止球体与阀杆之间产生静电火花。同时，阀杆采用下装式结构，防止阀杆受压飞出，并在火灾情况下，当软密封烧毁后，阀杆与阀体形成金属接触，提供二次密封保障。
4. 全通径流道：
阀门开启时，球体通道与管道直径一致，流体阻力极小，几乎无压力损失，便于管道清洗和通球作业。
5. 操作指示明确：
手柄或执行机构上设有清晰的开/关指示标志，确保操作人员能直观判断阀门状态，防止误操作。部分型号配备锁紧装置，可在全开或全关位置锁定。
四、 工作原理
* 开启过程：逆时针转动手轮，阀杆带动球体旋转90度，使球体中间的通孔与管道轴线重合，介质顺利通过。
* 关闭过程：顺时针转动手轮，阀杆带动球体旋转90度，使球体实心部分阻断介质流动。在关闭的最后阶段，阀杆的机械楔入作用将球体压紧在阀座上，实现密封。
五、 安装与维护指南
1. 安装注意事项
* 清洁管道：安装前必须清除管道内的焊渣、铁锈等杂质，以免损伤密封面。
* 检查方向：虽然球阀通常双向密封，但建议按照阀体箭头指示方向安装（如有），并确保阀门处于半开状态进行安装，以保护密封面不受管道应力影响。
* 法兰连接：使用合适的垫片，对角均匀拧紧法兰螺栓，确保受力均匀，避免偏斜导致泄漏。
* 操作空间：预留足够的空间供手柄旋转或执行机构操作。
2. 日常维护
* 定期检查：检查阀杆填料处是否有泄漏，如有微漏可适当紧固填料压盖螺母（注意不要过紧，以免增加操作扭矩）。
* 定期操作：对于长期不操作的阀门，建议定期活动几次，防止球体与阀座粘连或锈蚀。
* 清洁保养：保持阀门外部清洁，特别是螺纹和执行机构部分，必要时涂抹防锈油脂。
3. 维修提示
* 维修前务必泄压，并将阀门置于全开位置，以便拆卸。
* 更换密封件时，建议使用原厂备件包，确保材质和尺寸匹配。
* 重新组装后，应进行压力试验，验证密封性能。
六、 应用领域
Q41F-16C DN100 铸钢法兰球阀因其性价比高、性能稳定，广泛应用于以下行业：
* 石油化工：原油输送、成品油管道、化工原料输送。
* 电力工业：冷却水系统、蒸汽管道。
* 水处理：自来水厂、污水处理厂的水路控制。
* 建筑暖通：中央空调水系统、供暖管道。
* 一般工业：压缩空气、天然气分配系统等。
---
温馨提示：具体选型时，请根据实际工况的温度、压力波动情况及介质特性，确认PTFE密封材料的适用性。若介质含有硬质颗粒或温度超过150℃，建议考虑硬密封球阀或金属密封球阀。
