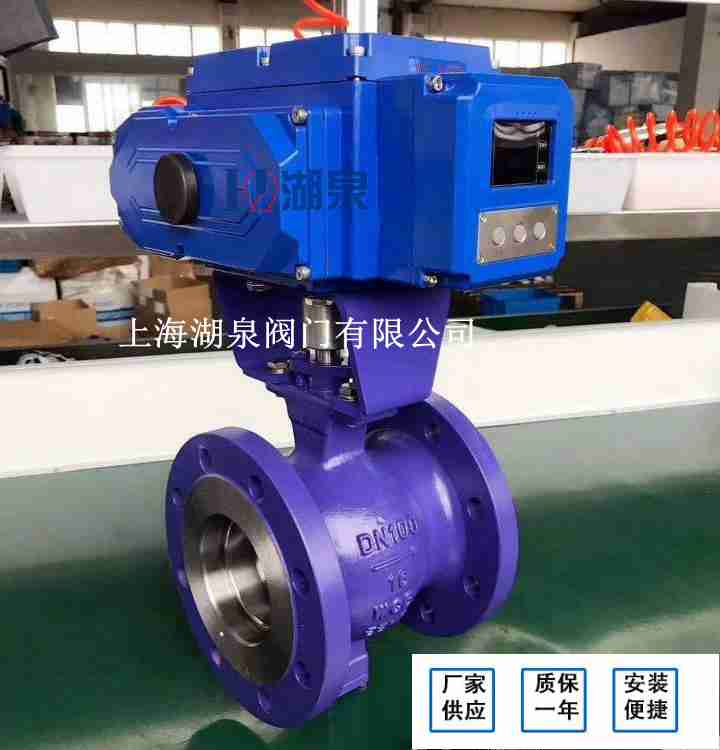

VQ947H-16C颗粒泥浆电动V型球阀

一、VQ947H-16C颗粒泥浆电动V型球阀 简介
二、 VQ947H-16C颗粒泥浆电动V型球阀特点：
（1）电动V型球阀的V型缺口球芯与金属阀座之间具有极佳的剪切功能，特别适用于含纤维质流体、微小固体 颗粒、料浆类流体等介质的工业管道中自控调节和切断控制。 （2）电动V型球阀可调范围广，有近似等百分比或者线性的流量特性、还具有可靠的定位能力。 （3）电动V型球阀特有的V型阀芯改善了传统球阀的控制性问题，使介质流量通过V型阀芯开口之间的开度得到 了更精确的控制。 （4）结构紧凑、体积小、可竖卧安装等优点，采用可动金属阀座，自助补偿功能，并具有优越密封性能及超 长的使用寿命。 （5）最大可靠、安全性（阀体为一个整体，坚固耐用，操作不受管道压力影响，并可避免阀体渗漏） （6）最大流动容积（由于电动V型球阀的流线型外形以及满直角回转控制缘故，使容积的最大值特别高，流通 能力特别大，流通阻力小）。适用于高粘度、悬浮液、纸浆等不干净、含纤维介质场合。采用直连方式与执行机构连接，具有结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构根据用户要求配置UNIC、PSQ、HQ、DHL等型号电子式电动执行机构或GTX、AL等气动活塞式执行机构。
技术参数 公称通径DN(mm) 25～400
公称压力PN(MPa) 1.6～6.4
公称压力Ps(MPa) 强度试验 2.4～9.6
密封试验 1.76～7.0
材料代号 C P R

VQ947H-16C颗粒泥浆电动V型球阀 适用于高粘度、悬浮液、纸浆等不干净、含纤维介质场合。采用直连方式与执行机构连接，具有结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构根据用户要求配置UNIC、PSQ、HQ、DHL等型号电子式电动执行机构或GTX、AL等气动活塞式执行机构。
技术参数 公称通径DN(mm) 25～400
公称压力PN(MPa) 1.6～6.4
公称压力Ps(MPa) 强度试验 2.4～9.6
密封试验 1.76～7.0
材料代号 C P R

公称通径  25  32  40  50  65  80  100  125  150  250  300  350  350  400  额定流量系数  27  47  70  110  170  280  410  750  980  2900  3800  3800  7000  9800  最大转角  90°  公称压力  1.6、2.5、6.4  工作温度范围  -4~250  控制电压  220VAC,380VAC,etc  输入信号  -40~20mA·DC  输出信号  触点信号Contact signal:1KΩ1~5VDC,4~20Ma·DC  基本误差  ±1.5%  回差  ≤1.5%  死区  ≤0.3%  泄漏量  ≤10-6X额定流量
