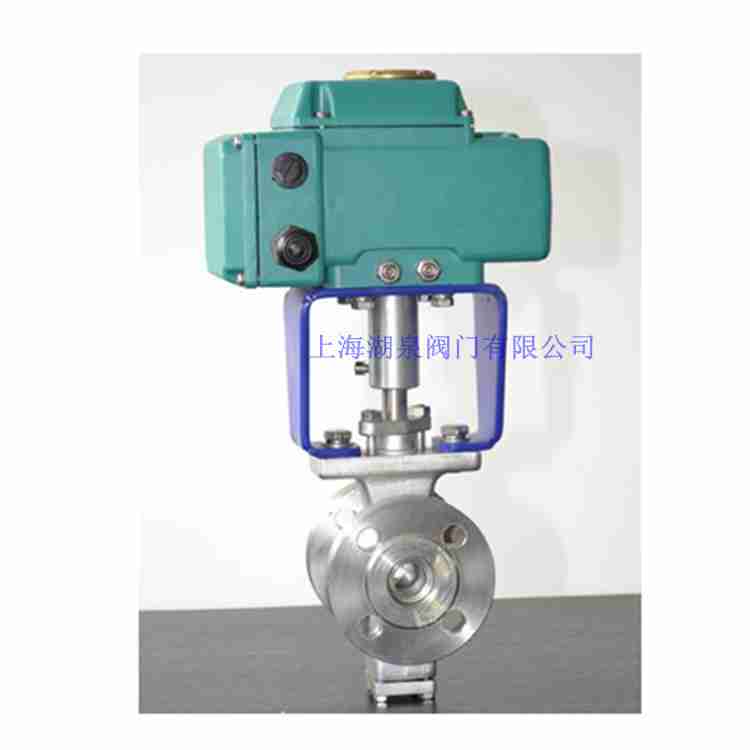

VQ941H 电动V型球阀

一、VQ941H 电动V型球阀产品说明
上海湖泉阀门有限公司生产的VQ941H 电动V型球阀它具有相同的旋转90度的动作，不同的是旋塞体是球体，有圆形通孔或通道通过其轴线。球阀在管路中主要用来做切断、分配和改变介质的流动方向，它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。球阀适宜做开关、切断阀使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用，如V型球阀。适用于经常操作，启闭迅速，轻便，流体阻力小，结构简单，相对体积小，重量轻，便于维修，密封性能好，不受安装方向的限制，介质的流向可任意，无振动，噪声小。配用执行机构，无需另配伺服放大器，输入（4-20mADC或1-5ADC）信号及单相电源即可控制运转，实现对压力、流量、温度、液位等参数的调节。阀芯上开有V型切口，与硬密封阀座相对转动产生剪切力，可将纤维切断，防止卡死。具有流通能力，调节精度高，可调比大，密封性好，重量轻等特点。适用于除小口径，角型、三通连接外的大部分场合，是替代进口产品的产品，特别适用于泥浆和含有纤维性介质，以及含有微小固体悬浮物介质的调节。广泛应用于造纸业、制糖、石油、化工、冶金等工业自动控制系统中。

二、VQ941H 电动V型球阀产品特点
1. V型电动球阀阀体整体式结构：阀体都是整体侧装式结构，结构刚性强，不容易引起变形和外泄。
2. 上下自润滑轴承：阀体内装有上下自润滑轴承，与阀杆接触面积大，承载能力高，磨擦系数小，使阀门的扭矩减少。
3. 阀座可根据介质和工况的需要，选金属硬密封或PTFE软密封：金属硬密封阀座密封表面堆焊硬质合金，球表面镀硬铬或作喷焊、离子氮化等硬化处理，使密封面使用寿命增强，耐温提高；软密封PTFE阀座或增强PTFE阀座密封性好，耐腐蚀，适应范围广。
4. V型调节球阀经济实用性：阀体重量轻，阀杆扭矩小，配用气动或电动执行器相应规格小，与其它类型的调节阀相比，高。
5. 介质适应范围广：由于V型开口与阀座之间的剪切作用力，及阀内腔流道的光滑圆整，使介质不易积存于内腔，所以它除适合液体介质外，更适合于带纤维及固体颗料介质的系统控制。
6.V型调节球阀 小流量控制：通过对小口径阀芯特殊V型开口的加工，可实现小CV值控制。

三、 VQ941H 电动V型球阀技术参数

法兰连接					对夹连接
公称通径(mm)		DN50~300、NPS2~12				DN25~250、NPS1~10
公称压力(Mpa)		PN1.6~2.5、Class150
阀门材料及适用工况	零件名称	材料
	阀体	WCB	ZG1Cr18Ni9Ti	CF8(304)	CF3(304L)		ZG1Cr18Ni12Mo2Ti	CF8M(316)	CF3M(316L)
	球体、阀杆	2Cr13	1Cr18Ni9Ti	0Cr19Ni9 (304)	00Cr19Ni11 (304L)		1Cr18Ni12Mo2Ti	0Cr17Ni12Mo2 (316)	00Cr17Ni12Mo2 (316L)
	密封面	特种硬化材料
	适用介质	泥浆、纸浆、含有固体的流体等。			高温流体、泥浆、纸浆、蒸汽、含有固体的流体等。			高温、高频、高压
	适用温度	-29~250℃			-29~350℃			-29~500℃
设计制造		GB/T 12237-1989、ANSI B16.34
结构长度		GB/T 12221-1989、ANSI B16.10
连接法兰		JB/T74~90(JB74~90)、GB9112~9131、HGJ44-76、SH3406；ANSI B16.5
压力试验		JB/T 9092-1999、API 598
传动方式		蜗轮蜗杆传动、气动、电动。


四、VQ941H 电动V型球阀外形尺寸

公称压或压力级	公称通径		尺寸(mm)
	(mm)	(in)	W	L	W1	L1	d	d1	H1	H
PN1.6MPa	25	-	50	-	25	-	64	38	57	200
	40	-	60	-	25	-	82	49	63	205
	50	-	75	124	32	62	100	60	92	225
	65	-	85	145	38	72.5	120	75	100	235
	80	-	100	165	45	82.5	131	89	108	260
	100	-	115	194	50	97	158	113	117	270
	125	-	135	210	55	105	180	140	140	320
	150	-	160	229	65	114.5	216	164	177	340
	200	-	200	243	80	121.5	268	205	200	390
	250	-	240	297	92	148.5	326	259	252	420
	300	-	-	338	-	169	-	300	270	510
PN2.5MPa	25	-	50	-	25	-	64	38	57	200
	40	-	60	-	25	-	82	49	63	205
	50	-	75	124	32	62	100	60	92	225
	65	-	85	145	38	72.5	120	75	100	235
	80	-	100	165	45	82.5	131	89	108	260
	100	-	115	194	50	97	158	113	117	270
	125	-	135	210	55	105	180	140	140	320
	150	-	160	229	65	114.5	216	164	177	340
	200	-	200	243	80	121.5	268	205	200	390
	250	-	240	297	92	148.5	326	259	252	420
	300	-	-	338	-	169	-	300	270	510
CLASS150	25	-	50	-	25	-	64	38	57	200
	40	11/2	60	-	25	-	82	49	63	205
	50	2	75	124	32	62	100	60	92	225
	65	21/2	85	145	38	72.5	120	75	100	235
	80	3	100	165	45	82.5	131	89	108	260
	100	4	115	194	50	97	158	113	117	270
	125	5	135	210	55	105	180	140	140	320
	150	6	160	229	65	114.5	216	164	177	340
	200	8	200	243	80	121.5	268	205	200	390
	250	10	240	297	92	148.5	326	259	252	420
	300	12	-	338	-	169	-	300	270	510
