1. 产品概述

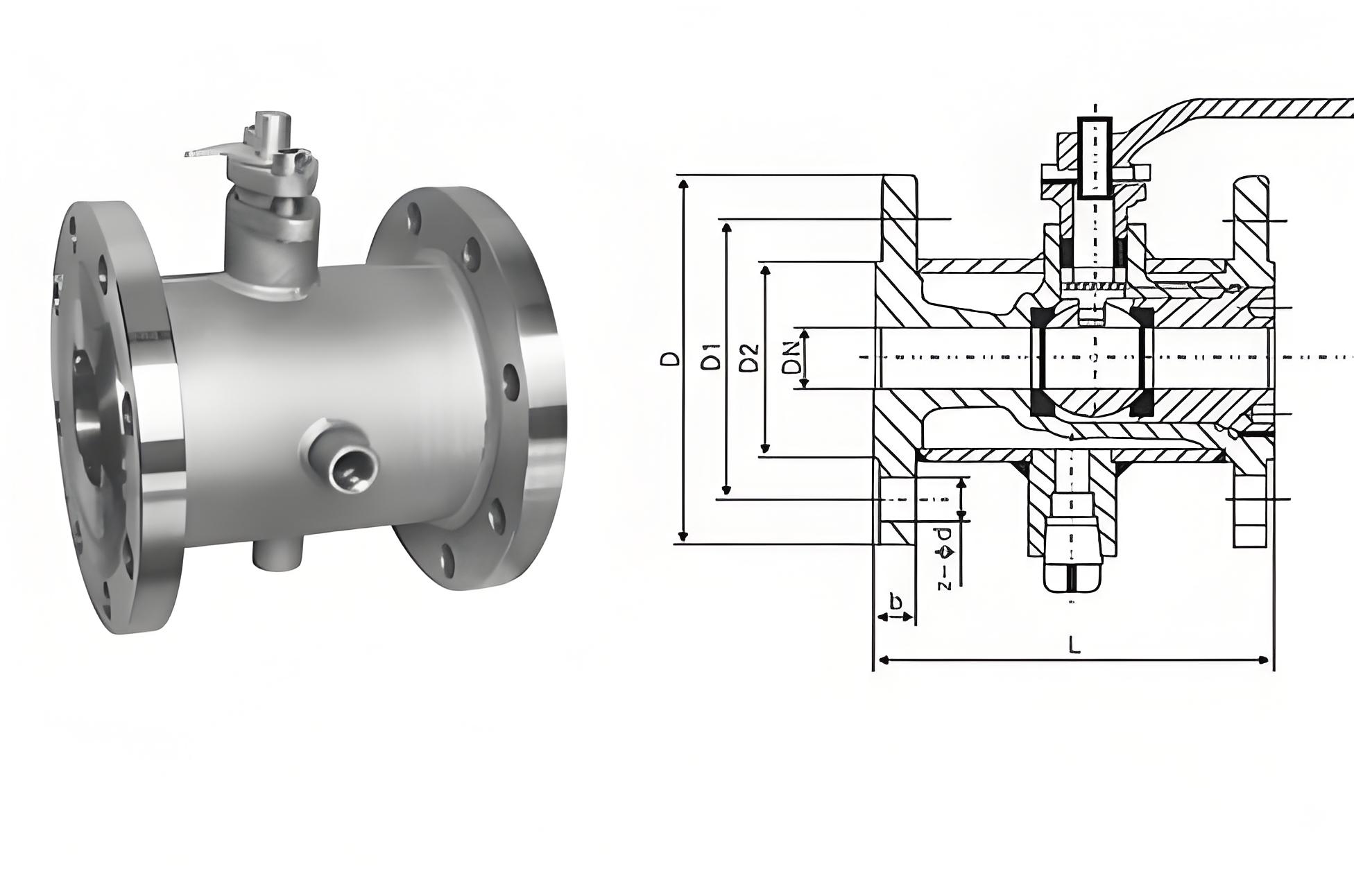

BQ41F-25R 是一款专为输送常温下易凝固、高粘度介质设计的法兰连接保温夹套
球阀。该
阀门在标准
球阀基础上焊装金属夹套，通过向夹套内注入蒸汽、导热油或冷却水等介质，对阀体进行加热或保冷，从而防止介质在
阀门内部结晶、凝固或粘度剧增，确保管路系统的畅通与稳定运行。
型号解析：
* B：保温（Insulation）
* Q：球阀（Ball Valve）
* 4：法兰连接（Flange Connection）
* 1：浮动式结构（Floating Type）
* F：密封面材质为聚四氟乙烯（PTFE）
* 25：公称压力 PN2.5 MPa (Class 150/300 对应范围)
* R：通常代表阀体材质为不锈钢（如 CF8/304 或 CF8M/316），具体需参照厂家材质代码定义，此处结合“R”常见含义及耐腐蚀需求，多指奥氏体不锈钢材质。
* DN40：公称通径 40mm (1½英寸)
2. 主要技术参数
| 参数项目 | 技术指标 |
| :--- | :--- |
| 公称通径 (DN) | 40 mm (1½") |
| 公称压力 (PN) | 2.5 MPa |
| 适用温度 | -29℃ ~ +300℃ (取决于密封材料及夹套介质) |
| 连接方式 | 法兰连接 (RF/MFF 等，符合 GB/HG/ANSI 标准) |
| 驱动方式 | 手动 (手柄/蜗轮)、气动、电动 (可选) |
| 夹套接口 | G1/2" 或 G3/4" (通常为螺纹接口，用于接入保温介质) |
| 泄漏等级 | VI级 (软密封零泄漏) |
| 流量特性 | 直通流道，流体阻力小，近似于同长度直管段 |
3. 结构与材质特点
3.1 整体式夹套设计
BQ41F 系列采用整体式或焊接式夹套结构，紧密包裹阀体及球体腔室。这种设计不仅提高了保温效率，还有效降低了热量损失。夹套耐压能力通常可达 1.0 MPa 以上，确保蒸汽或导热油安全循环。
3.2 关键部件材质 (参考典型配置)
| 零件名称 | 推荐材质 (碳钢系列 WCB) | 推荐材质 (不锈钢系列 R/CF8) |
| :--- | :--- | :--- |
| 阀体/阀盖 | WCB (A216-WCB) | CF8 (304) / CF8M (316) |
| 球体 | 2Cr13 / 304 / 316 | 304 / 316 / 316L |
| 阀杆 | 2Cr13 / 1Cr13 | 304 / 316 |
| 密封圈/阀座 | PTFE (聚四氟乙烯) / PPL (对位聚苯) | PTFE / PPL / 增强尼龙 |
| 填料 | 柔性石墨 / PTFE V型圈 | 柔性石墨 / PTFE |
| 夹套 | 20钢 / Q235B | 304 / 316 |
*注：具体材质可根据用户输送介质的腐蚀性、温度要求进行定制。*
4. 性能优势
1. 优异的保温/保冷性能：有效解决重油、沥青、蜡液、熔融硫磺、树脂等高粘度介质在低温环境下凝固堵塞阀门的问题。
2. 低流阻设计：全通径或缩径设计（DN40 通常为缩径或全通径可选，视具体厂家标准，一般 DN≤50 多为全通径以保证流通能力），球体通道与管道内径一致，压降极小。
3. 操作灵活可靠：即使外界环境温度低于零度，夹套供热后阀门仍能轻松启闭，避免卡死现象。
4. 密封严密：采用 PTFE 或 PPL 软密封，具有自润滑性，摩擦系数低，密封性能好，适用于真空及高压工况。
5. 结构紧凑：相比传统闸阀或截止阀，保温球阀体积更小、重量更轻，节省安装空间。
5. 应用领域
BQ41F-25R DN40 保温球阀广泛应用于以下行业的高温或易凝介质管路系统：
* 石油工业：原油输送、重油管道、沥青管线。
* 化工行业：聚合物熔体、树脂、脂肪酸、熔融硫磺、有机硅等。
* 制药食品：需要保温以防止结晶的药液、糖浆、巧克力浆等卫生级要求场合（需选用不锈钢材质并符合相关卫生标准）。
* 冶金电力：高温油品、粘性冷却液等。
6. 安装与维护建议
1. 夹套连接：安装前确认夹套进出口方向，正确连接蒸汽或导热油管路的疏水阀及控制阀，确保保温介质循环通畅。
2. 流向检查：虽然球阀通常双向密封，但建议按照阀体箭头指示方向安装，以优化密封性能和操作扭矩。
3. 预热操作：在首次使用或长期停用后，应先通入保温介质对阀门进行预热，待阀体内介质软化后再进行操作，严禁冷态强行启闭高粘度介质阀门。
4. 定期维护：定期检查填料函是否有泄漏，夹套焊缝是否完好，以及执行机构的操作灵活性。
---
温馨提示：选型时请提供详细的介质名称、工作温度、工作压力及粘度数据，以便厂家提供更精准的材质与结构建议。法兰尺寸可按 GB、HG、ANSI、JIS 等标准定制。
