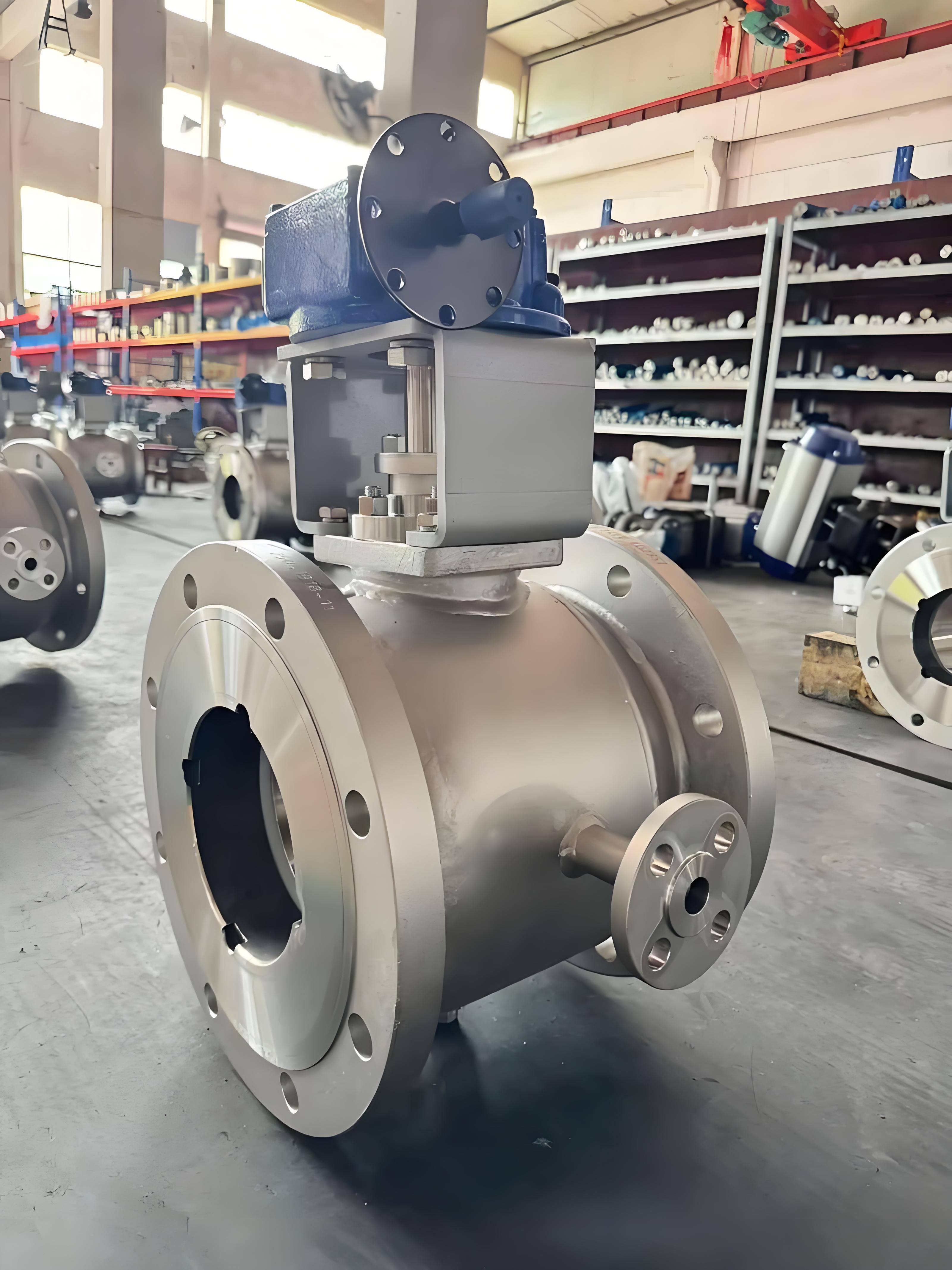

1. 产品概述
BQ941Y-25R 是一款专为高粘度、易凝固或需保温介质设计的特种工业控制
阀门。该
阀门结合了电动驱动的自动化优势与夹套保温的热能维持功能，采用316L不锈钢材质及硬质合金密封结构。其核心设计旨在防止介质在输送过程中因温度降低而结晶、凝固或粘度剧增，确保管道系统的连续稳定运行。
* 型号解析：
* BQ：夹套保温
球阀（Bao Jing Qiu Fa）
* 9：电动驱动装置
* 4：法兰连接方式
* 1：浮动直通式结构
* Y：硬质合金密封面（适用于高温、含颗粒或磨损性介质）
* 25：公称压力 PN25 (2.5 MPa)
* R：阀体材质为 316/316L 不锈钢
2. 主要技术参数
| 参数项目 | 规格指标 |
| :--- | :--- |
| 公称通径 (DN) | DN80 |
| 公称压力 (PN) | PN25 (Class 150/300 对应范围) |
| 阀体材质 | CF8M / 316L 不锈钢 (低碳耐腐蚀) |
| 球体/阀杆材质 | 316L 不锈钢 |
| 密封形式 | 金属硬密封 (Y型)，耐磨损、耐高温 |
| 连接方式 | 法兰连接 (GB/T 9113, HG/T 20592 等标准) |
| 驱动方式 | 智能一体化电动执行机构 |
| 电源电压 | AC220V / AC380V / DC24V (可选) |
| 控制信号 | 开关型 / 调节型 (4-20mA, 1-5V, 0-10V) |
| 适用温度 | -28℃ ~ 425℃ (具体取决于密封材料及夹套热源) |
| 夹套接口 | G1/2" 或 G1" (通常用于通入蒸汽、导热油或热水) |
3. 结构与性能特点
3.1 高效夹套保温设计
阀体外壁铸有或焊装金属夹套，形成封闭的保温通道。用户可通过夹套接口通入蒸汽、导热油或热水等热媒，对阀体内腔进行持续加热或保温。相比传统外包保温材料，夹套结构具有保温更均匀、热效率更高、体积更紧凑的优势，能有效防止硫磺、尿素、石蜡、沥青等高粘度介质结晶堵塞。
3.2 优质 316L 不锈钢材质
主体材料选用 316L 低碳不锈钢，具备优异的耐腐蚀性能，特别适用于含有氯离子、酸碱腐蚀性较强的化工介质环境。316L 的低含碳量有效避免了焊接后的晶间腐蚀风险，延长了阀门在恶劣工况下的使用寿命。
3.3 金属硬密封结构 (Y型)
采用硬质合金堆焊或整体硬质合金制成的密封副，相较于软密封（PTFE），具有以下优势：
* 耐高温：可承受更高温度，不受 PTFE 软化限制。
* 耐磨损：适用于含有微小颗粒、浆料或易结焦的介质，抗冲刷能力强。
* 零泄漏：精密研磨工艺确保在高压力下仍能实现可靠密封。
3.4 智能电动执行机构
配备高性能电动执行器，支持远程集中控制。
* 操作便捷：只需旋转 90° 即可实现全开到全关的快速切换。
* 信号反馈：可提供阀位开度信号（4-20mA），便于接入 DCS/PLC 系统进行自动化调节。
* 安全防护：具备过载保护、限位开关及手动/自动切换功能，部分型号支持防爆等级（Ex d IIB T4）。
4. 典型应用场景
BQ941Y-25R 广泛应用于以下行业的高温、高粘、易结晶介质管路：
* 石油化工：输送熔融硫磺、沥青、重油、渣油、聚合物熔体。
* 化肥工业：尿素生产管线中的熔融尿素输送。
* 制药食品：需要保温的高粘度糖浆、油脂、胶体物料（需注意卫生级要求时可选抛光处理）。
* 热力工程：导热油系统、高温冷凝水回收系统。
* 其他：石蜡、松香、树脂、橡胶乳胶等易凝固介质的切断与调节。
5. 安装与维护注意事项
1. 夹套使用前预热：在正式通入工艺介质前，应先通过夹套通入低压热媒进行预热，避免冷态介质突然进入导致阀门内部应力过大或介质瞬间凝固。
2. 流向确认：虽然球阀通常双向密封，但建议按照阀体箭头指示方向安装，以优化流体动力学性能。
3. 电气安全：接线时务必确认电源电压与执行器铭牌一致，并正确接地。户外使用时应加装防雨罩。
4. 定期维护：定期检查夹套进出口是否畅通，清理疏水阀；检查电动执行机构齿轮箱润滑油位及密封件老化情况。
5. 禁止带压拆卸：维修前必须切断电源并排空管道内介质及夹套内的热媒，确保系统处于常压常温状态。
6. 外形尺寸参考 (DN80, PN25)
*(注：具体尺寸可能因不同厂家执行机构型号略有差异，以下为通用参考值)*
* 结构长度 (L): ≈ 250 mm
* 法兰外径 (D): ≈ 195 mm
* 螺栓孔中心圆直径 (D1): ≈ 160 mm
* 螺栓孔直径/数量: 8 × ø18 mm
* 总高度 (H): 视执行机构型号而定，通常在 400-500 mm 左右
