一、 产品概述

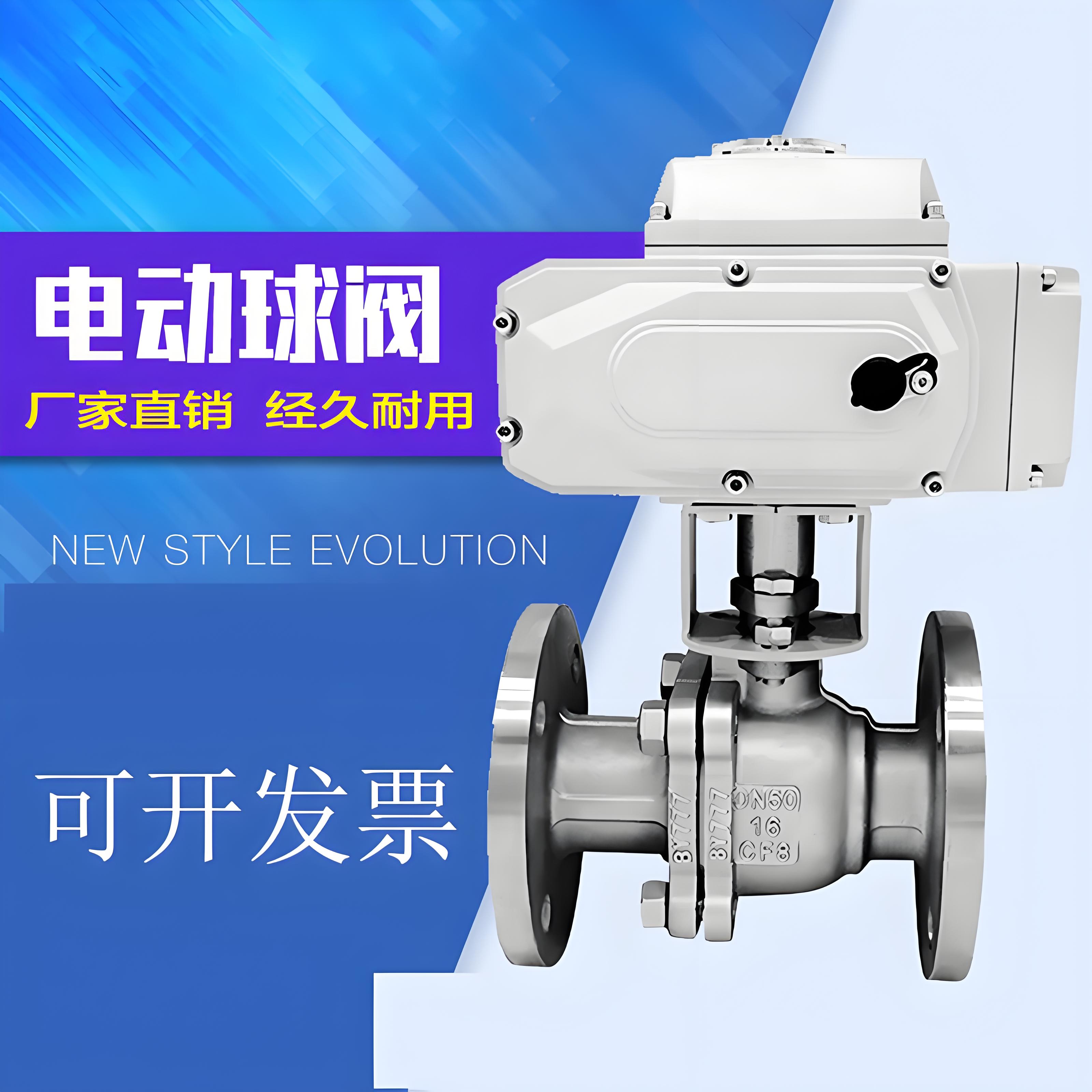

Q941F-16P DN100 电动法兰
球阀是一款专为工业自动化控制系统设计的高性能流体控制
阀门。该产品由上海地区专业
阀门制造商生产，采用国标型号编制规则，具备结构紧凑、密封可靠、操作简便及耐腐蚀性强等显著特点。作为管道系统中的关键执行单元，该阀门主要用于介质的切断、分配及流向改变，特别适用于对密封性能要求严格且需实现远程自动化控制的工况环境。
二、 型号编码释义
* Q：代表阀门类型为球阀。
* 9：代表驱动方式为电动。
* 4：代表连接形式为法兰连接。
* 1：代表结构形式为直通浮动球结构。
* F：代表密封面材料为氟塑料（PTFE），即软密封。
* 16：代表公称压力为 PN1.6 MPa（约16公斤压力）。
* P：代表阀体材质为 304不锈钢（对应牌号如ZG1Cr18Ni9Ti或CF8）。
* DN100：代表公称通径为 100mm。
三、 主要技术参数
| 参数项目 | 技术指标 |
| :--- | :--- |
| 公称通径 (DN) | 100 mm |
| 公称压力 (PN) | 1.6 MPa |
| 壳体试验压力 | 2.4 MPa |
| 密封试验压力 (液) | 1.76 MPa |
| 密封试验压力 (气) | 0.6 MPa |
| 适用温度范围 | -29℃ ～ +180℃ (依据PTFE密封特性) |
| 阀体材质 | 304不锈钢 (CF8 / ZG1Cr18Ni9Ti) |
| 球体/阀杆材质 | 304不锈钢 (1Cr18Ni9Ti / 0Cr18Ni9) |
| 密封材料 | 聚四氟乙烯 (PTFE) 或增强聚四氟乙烯 |
| 填料材料 | V形聚四氟乙烯、柔性石墨环 |
| 动作角度 | 0° ～ 90° |
| 泄漏量标准 | 符合 ANSI B16.104 V级标准 (零泄漏) |
| 防护等级 | IP67 (可选防爆型 ExdIIBT4) |
四、 核心结构与工作原理
1. 结构设计
* 浮动球结构：采用直通式浮动球设计，介质压力作用于球体，使其紧密压向出口端阀座，从而实现双向密封。随着介质压力升高，密封效果更佳，有效杜绝微渗漏。
* 防静电设计：阀杆与球体之间设有防静电弹簧或导电结构，确保在操作过程中产生的静电能够及时导出，防止静电火花引发危险，特别适用于易燃易爆介质。
* 防火结构：在软密封烧毁的情况下，金属阀座与球体形成辅助密封，提供一定的防火安全保护。
* 短结构长度：阀座与法兰端面距离短，减少了介质在阀腔内的残留，便于清洗和维护，符合卫生及环保要求。
2. 电动执行机构
* 驱动方式：内置伺服系统的电子式电动执行器（如UNIC、PSQ、HQ等系列），直接接收工业标准控制信号。
* 控制信号：支持开关量控制（开/关）或模拟量调节（4-20mA输入/输出），可实现精准流量调节或两位切断。
* 电源适配：常规供电电压包括 AC220V、AC380V、AC110V 或 DC24V，适应不同工业配电系统。
* 手动应急：配备手轮或手柄，在断电或紧急情况下可切换至手动模式进行操作，保障系统安全。
五、 适用介质与应用领域
1. 适用介质
得益于304不锈钢优异的耐腐蚀性和PTFE密封的化学惰性，该阀门广泛适用于：
* 腐蚀性介质：硝酸类、醋酸类、弱酸碱溶液。
* 一般流体：水、蒸汽、油品、气体。
* 特殊介质：粘性流体、浆料、强氧化性介质、液氨及气态氨（需注意低温工况下的材料韧性）。
* 高纯度介质：食品制药行业的洁净流体。
2. 应用领域
* 石油化工：原油输送、化工原料配比、腐蚀性化学品管道控制。
* 制冷工程：液氨制冷系统的管路切断与调节。
* 水处理：自来水厂、污水处理厂的加药系统及主管道控制。
* 食品制药：饮料灌装线、制药工艺中的流体输送，符合卫生标准。
* 电力冶金：冷却水系统、烟气脱硫系统等。
六、 外形及安装尺寸 (参考值 PN1.6)
对于 DN100 规格的 Q941F-16P 阀门，其典型法兰连接尺寸如下（具体以厂家图纸为准）：
* 结构长度 (L): 280 mm
* 法兰外径 (D): 215 mm
* 螺栓孔中心圆直径 (D1): 180 mm
* 密封面直径 (D2): 155 mm
* 法兰厚度 (b): 20 mm
* 螺栓规格: 8 × ø18 mm
七、 产品优势总结
1. 耐腐蚀性强：304不锈钢阀体结合PTFE密封，能有效抵抗多种化学介质侵蚀，延长使用寿命。
2. 密封性能卓越：软密封结构实现零泄漏，满足严苛的环保及安全标准。
3. 自动化程度高：电动执行器支持远程集中控制，可与DCS、PLC系统无缝对接，实现无人值守运行。
4. 流阻小、流通能力大：全通径设计使得流体阻力极小，有助于降低泵送能耗。
5. 维护简便：结构简单，零部件少，故障率低，日常维护成本低。
八、 选型与订货须知
* 确认工况：请明确介质的名称、温度、压力及是否含有颗粒杂质。若介质含颗粒或磨损性强，建议考虑硬密封（Y系列）或耐磨涂层。
* 电源与控制：确认现场电源电压（AC220V/380V等）及控制信号类型（开关型/调节型/反馈信号）。
* 防爆要求：若用于易燃易爆场所，需指定防爆等级（如ExdIIBT4）。
* 法兰标准：默认遵循中国国标（GB/T 9113），如需美标（ANSI）、德标（DIN）或日标（JIS）法兰，请在订货时注明。
