1. 产品概述

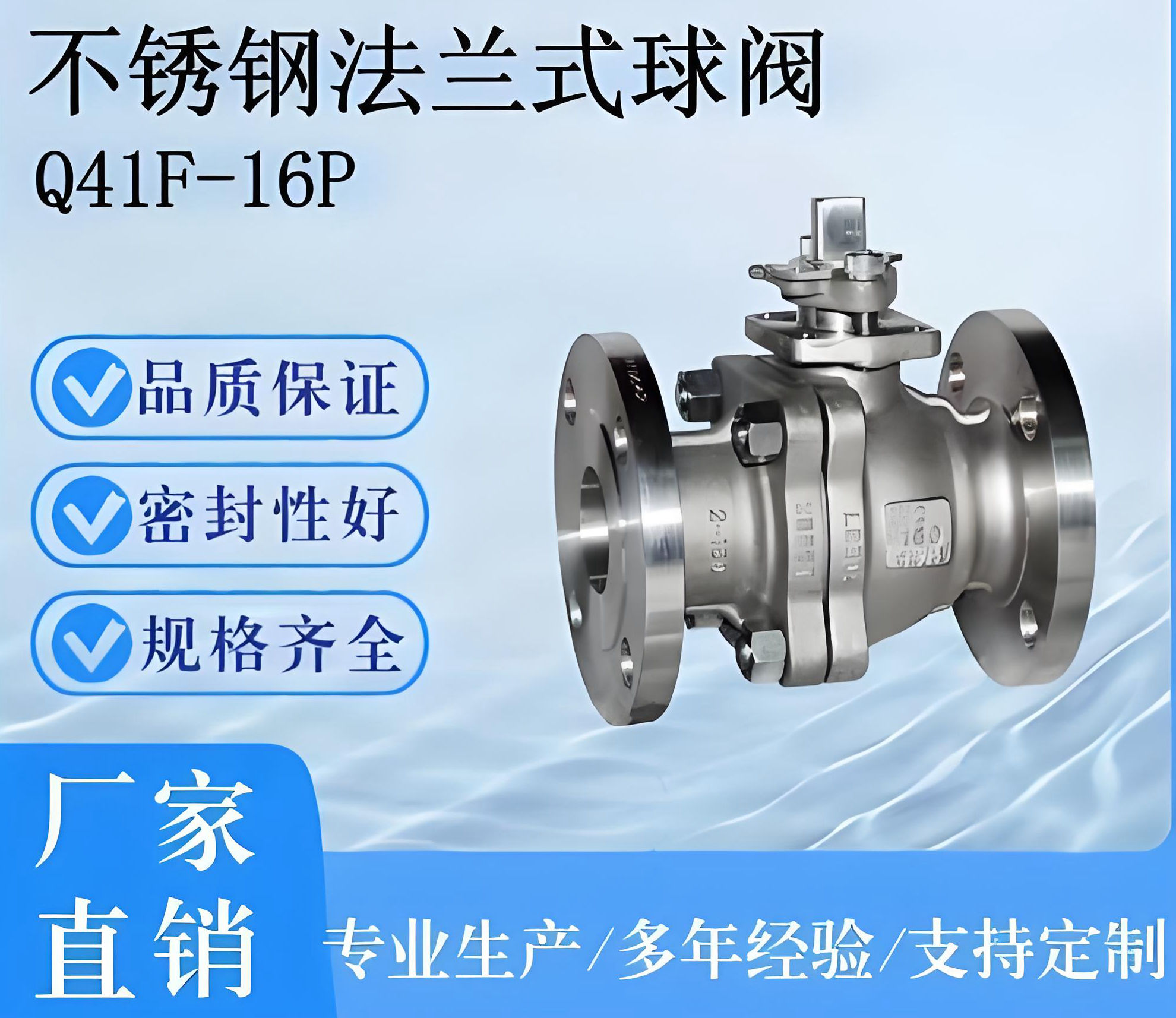

Q41F-16P系列不锈钢燃气
球阀是一种高性能的管道控制
阀门，专为天然气、液化石油气（LPG）、煤气等燃气介质设计。该系列产品采用法兰连接方式，公称压力为1.6MPa（PN16），阀体材质为304或316不锈钢（“P”代表铬镍系不锈钢），具有优异的耐腐蚀性和密封性能。DN25、DN32、DN40分别为其公称通径规格，适用于中小口径的燃气输送管网、工业燃烧设备及民用燃气设施。
2. 型号含义解析
* Q：球阀类
* 4：法兰连接形式
* 1：浮动球结构（直通式）
* F：聚四氟乙烯（PTFE）软密封
* 16：公称压力1.6MPa
* P：阀体材质为304不锈钢（若为316/316L通常标记为R或PL，具体视厂家标准而定，但P系列普遍具备良好耐蚀性）
* DN25/32/40：公称通径分别为25mm、32mm、40mm
3. 主要技术参数
| 参数项目 | 技术指标 |
| :--- | :--- |
| 公称通径 | DN25, DN32, DN40 |
| 公称压力 | PN16 (1.6 MPa) |
| 适用介质 | 天然气、液化气、煤气、城市燃气等 |
| 阀体材质 | 304不锈钢 (CF8) / 可选316不锈钢 (CF8M) |
| 球体/阀杆材质 | 304/316不锈钢 |
| 密封圈材质 | 增强聚四氟乙烯 (PTFE) / PTFE+石墨 |
| 工作温度 | -29℃ ~ 180℃ (常规PTFE)；-196℃ ~ 350℃ (特殊密封材料) |
| 驱动方式 | 手动（手柄/蜗轮）、气动、电动 |
| 连接标准 | GB/T 9113, HG/T 20592 (化工部标准), JB/T 79 |
| 制造标准 | GB/T 12237, API 6D |
4. 结构特点与优势
4.1 全通径低流阻设计
阀体内腔与管道内径基本一致，形成直通流道，流体阻力极小，几乎无压力损失，特别适合燃气输送，能有效降低能耗并防止杂质沉积。
4.2 优异的安全性能
* 防静电设计：球体、阀杆与阀体之间设有静电导出装置，防静电电阻小于10Ω，防止燃气流动摩擦产生静电火花，确保易燃易爆介质安全。
* 防火结构：符合API 607标准，当火灾导致软密封烧毁时，金属硬密封副能在弹簧作用下紧密贴合，阻止介质泄漏和火势蔓延。
* 防飞出阀杆：采用下装式阀杆结构，即使填料失效，阀杆也不会被介质压力冲出，保障操作人员安全。
4.3 可靠密封与长寿命
* 双向密封：采用浮动球结构，在介质压力作用下，球体微移压紧出口端密封面，实现双向零泄漏。
* 耐腐蚀材质：304/316不锈钢材质对燃气中的硫化物、水分及外部大气环境具有极强的抗腐蚀能力，优于碳钢阀门（如Q41F-16C）。
* 易维护：结构简单，零部件少，密封圈可在线更换或整体拆卸维修方便。
4.4 操作便捷
只需旋转手柄90度即可完成全开或全关，操作力矩小，启闭迅速，便于紧急切断。
5. 规格尺寸参考（近似值，具体以厂家图纸为准）
| 公称通径 (DN) | 结构长度 L (mm) | 法兰外径 D (mm) | 螺栓孔中心距 K (mm) | 螺栓数量 n-Φd | 重量 (kg) 约 |
| :---: | :---: | :---: | :---: | :---: | :---: |
| 25 | 140 - 165 | 115 | 85 | 4-Φ14 | 3.5 - 4.5 |
| 32 | 150 - 178 | 140 | 100 | 4-Φ18 | 5.0 - 6.5 |
| 40 | 165 - 190 | 150 | 110 | 4-Φ18 | 6.5 - 8.0 |
*(注：不同执行标准如国标GB、化工部HG、美标ANSI的尺寸略有差异，采购时需确认具体法兰标准)*
6. 应用领域
* 城市燃气输配管网：中低压燃气管道的截断与控制。
* 工业燃烧系统：锅炉、窑炉、加热炉的燃气供应管路。
* 石油化工：液化气站、加气站、化工厂的气体介质控制。
* 商业民用：酒店、餐厅、大型商业综合体的燃气入户总阀或分支阀。
7. 安装与维护注意事项
1. 安装前清洗：安装前必须清除管道内的焊渣、铁锈等杂质，以免损坏密封面。
2. 方向要求：虽然球阀理论上双向流通，但建议按照阀体箭头指示方向安装，且阀杆最好垂直向上或水平安装，避免阀杆向下。
3. 严禁带压维修：维修前必须切断上游气源，排空阀体内残余气体，并确保阀门处于半开位置以释放腔体压力。
4. 定期测试：建议定期进行开关操作和密封性测试，长期不动作可能导致密封面粘连。
