一、 产品概述

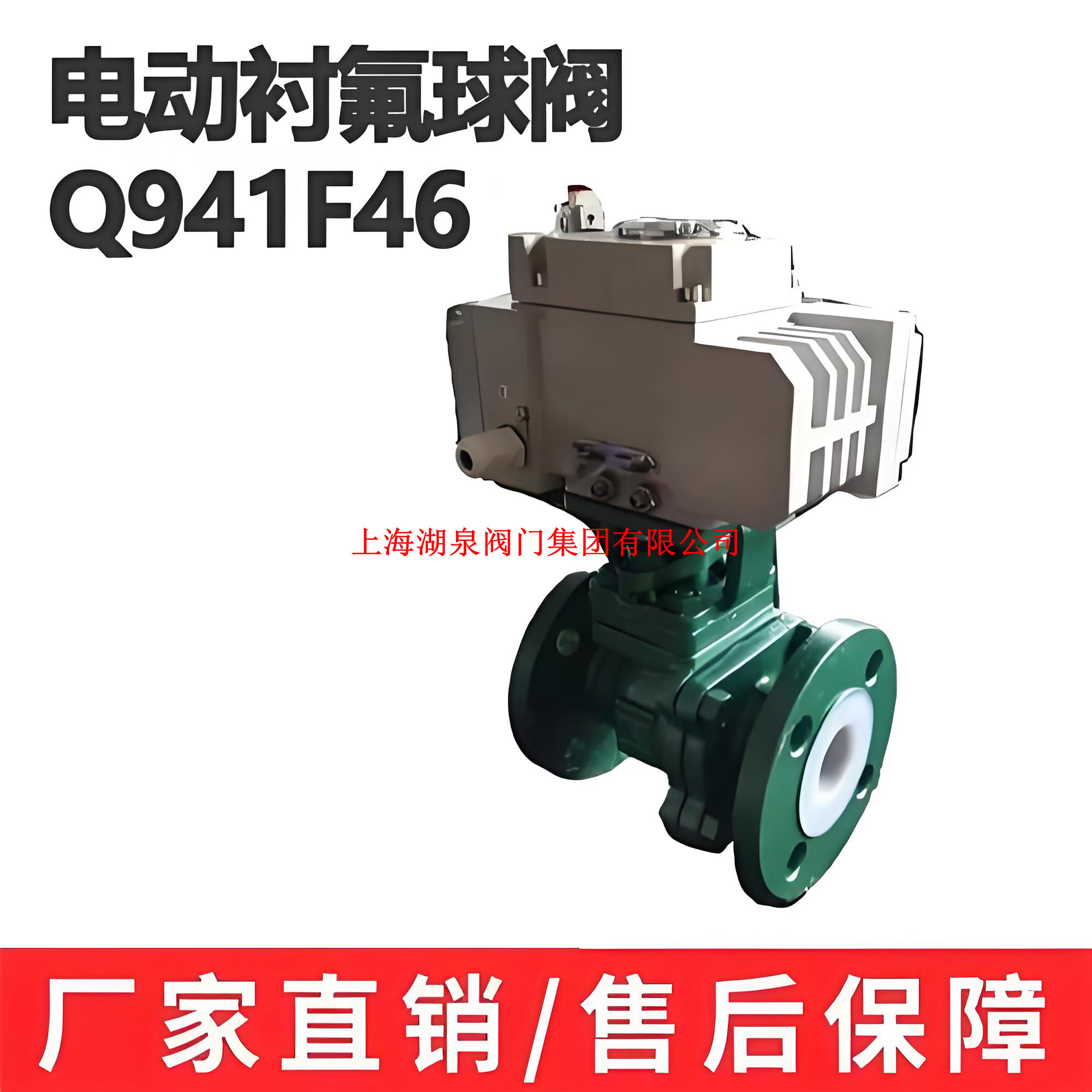

Q941F46-16C DN80 高温电动衬氟
球阀是一款专为强腐蚀性介质管路设计的自动化控制
阀门。该
阀门由角行程电动执行机构与O型衬氟
球阀本体组成，采用铸钢（WCB）阀体，内腔及球体均通过高压注塑工艺衬覆耐腐蚀、耐老化的聚全氟乙丙烯（F46）或聚四氟乙烯（PTFE）。作为工业防腐领域的理想选择，该产品结合了金属壳体的高强度与氟塑料卓越的化学稳定性，能够实现对硫酸、氢氟酸、王水、强碱等强腐蚀性介质的精确切断与流量调节。其DN80的通径规格配合PN1.6MPa的压力等级，广泛应用于石油、化工、制药、冶金及环保水处理等行业。
二、 核心技术参数
* 型号：Q941F46-16C
* 公称通径 (DN)：80 mm
* 公称压力 (PN)：1.6 MPa (Class 150)
* 阀体材质：铸钢 (WCB/ZG230-450) + F46衬里
* 连接形式：法兰连接 (遵循 GB/T 9113, HG/T 20592 等标准)
* 驱动方式：电动 (AC 220V/380V 或 DC 24V)
* 适用温度：-20℃ ～ +150℃ (部分工况可达180℃，具体视密封材料而定)
* 防护等级：IP65 / IP67 (可选防爆型 Ex d IIB T4)
* 动作时间：约 15s - 60s (取决于执行器型号)
* 泄漏量：软密封结构，达到 A级零泄漏标准
三、 主要性能特点
1. 耐腐蚀性
阀体内腔、球体、阀杆等所有与介质接触的部位均采用F46或PTFE进行整体衬里。F46材料具有极高的化学稳定性，除熔融碱金属和元素氟外，可耐受几乎所有浓度的强酸（如硫酸、盐酸、硝酸、氢氟酸）、强氧化剂（如王水、氯气）及强碱有机溶剂。
2. 可靠的密封结构
* 模压工艺：采用特殊的模压工艺，使氟塑料衬里层致密无孔隙，与金属壳体结合牢固，防止介质渗透腐蚀基体。
* 浮动球设计：采用全通径浮动球结构，介质压力作用于球体，使其紧密压在出口端阀座上，实现双向密封。
* 零泄漏：配合V型PTFE填料及高性能阀座密封圈，确保阀门在启闭过程中无外漏，关闭时达到零泄漏标准。
3. 智能电动控制
* 内置伺服系统：电动执行机构内置伺服放大器，无需额外配置，直接接收 4-20mA 模拟量信号或开关量信号即可实现精准控制。
* 多种控制模式：支持开关型（两位控制）和调节型（比例积分微分控制），可实时反馈阀位开度信号，便于接入DCS或PLC自动化控制系统。
* 手动操作备份：配备手轮装置，在断电或紧急情况下可进行手动启闭，保障生产安全。
4. 结构紧凑与维护便捷
* 一体化设计：球体与阀杆常铸（锻）为一体，消除了转动角差，杜绝了因压力波动导致阀杆冲出的风险，结构强度高。
* 流阻小：全通径设计使得流道通畅，流体阻力极小，有利于管道系统的扫线和维护。
* 易检修：部分设计采用活动中轴密封压块，方便在线检修密封件，降低维护成本。
四、 适用范围
1. 适用介质
* 强酸类：硫酸、盐酸、硝酸、氢氟酸、磷酸、铬酸等。
* 强碱类：氢氧化钠、氢氧化钾等浓碱溶液。
* 强氧化剂：王水、氯气、次氯酸盐等。
* 有机溶剂：各种浓度的有机酸、醇、酮、酯等。
* 其他：含有固体颗粒的粘稠介质、污水、废气处理中的腐蚀性气体。
2. 应用领域
* 化工行业：制酸制碱、农药生产、染料合成、有机合成等工艺流程。
* 石油石化：原油脱硫、酸碱中和、催化剂输送。
* 冶金行业：湿法冶金中的浸出液输送、电解液控制。
* 环保工程：污水处理厂加药系统、烟气脱硫脱硝装置。
* 制药食品：高纯度化学品输送、清洗液控制（需符合卫生级要求时可选不锈钢衬氟）。
五、 选型与安装注意事项
1. 温度限制：虽然标称为“高温”衬氟球阀，但F46/PTFE材料的长期使用温度通常不超过150℃-180℃。若介质温度超过此范围，需选用特殊耐高温材料或确认工况是否在允许范围内。
2. 压力匹配：确认管道系统最大工作压力不超过阀门公称压力 PN1.6 MPa，并考虑水锤冲击等动态压力。
3. 电源与控制信号：订货时需明确电源电压（AC220V/380V/DC24V）及控制信号类型（开关量/4-20mA模拟量）。
4. 安装方向：建议垂直安装于管道上，若水平安装需确保执行机构向上，避免积水进入电机。安装前请清除管道内的焊渣、铁锈等杂质，以免损伤衬里层。
5. 防爆要求：若应用于易燃易爆环境（如化工厂爆炸危险区域），必须选用防爆型电动执行机构（Ex d IIB T4及以上等级）。
