一、 产品概述

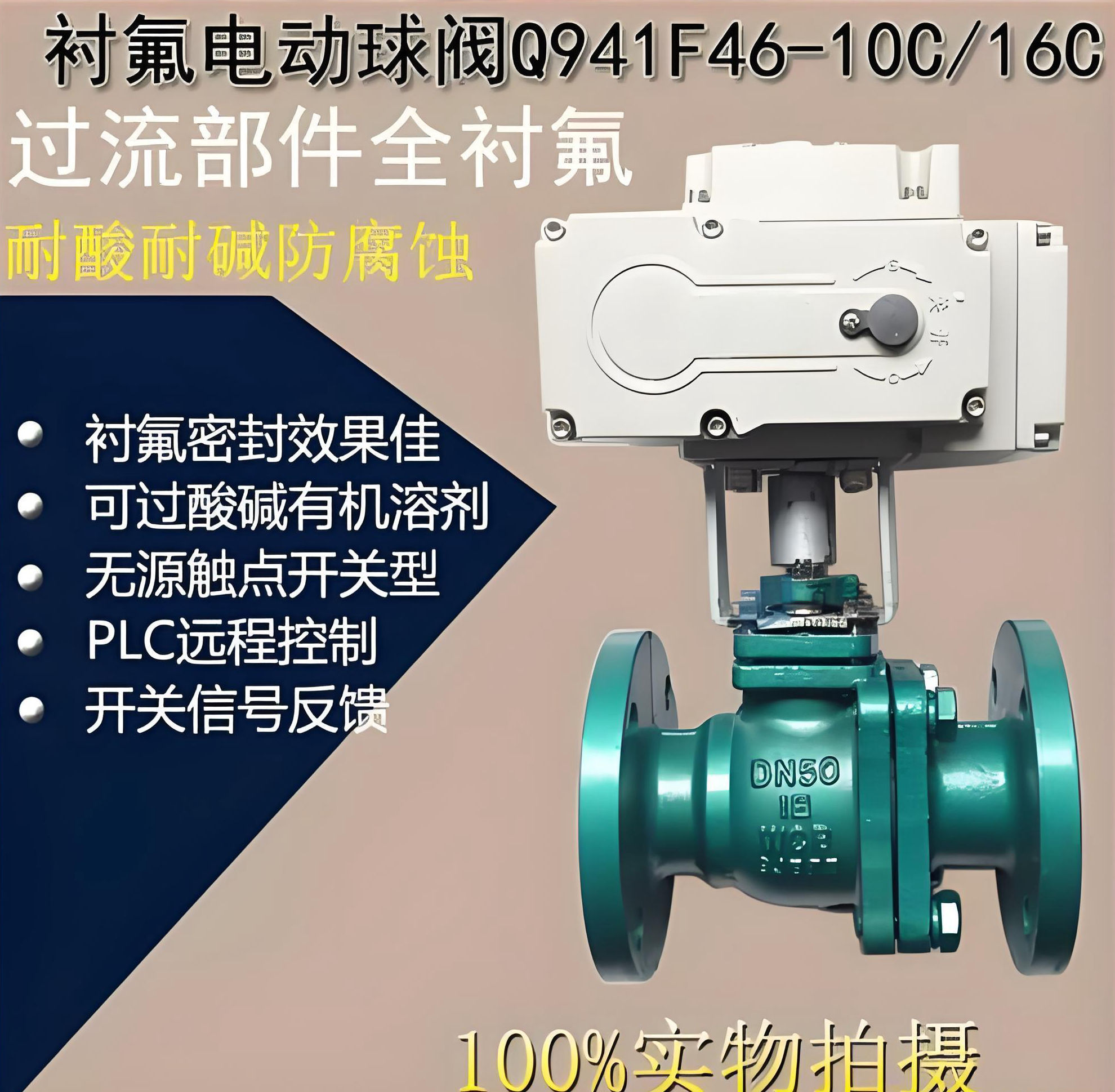

Q941F46-16C DN65 衬氟防腐电动
球阀是一种专为强腐蚀性介质管路设计的自动化控制
阀门。该
阀门由电动执行机构与直通式衬氟
球阀本体组成，采用法兰连接方式，公称通径为 DN65，公称压力为 PN1.6MPa（16公斤）。其核心特点在于阀体内腔及球体表面均通过高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙丙烯（F46）或聚四氟乙烯（PTFE），从而实现对硫酸、氢氟酸、王水等强酸强碱介质的可靠截断与调节控制。
二、 型号含义解析
* Q：代表阀门类型为球阀。
* 9：代表驱动装置为电动。
* 4：代表连接形式为法兰。
* 1：代表结构形式为直通浮动球（部分标准中也可指代特定结构特征，此处结合上下文为常规衬氟球阀结构）。
* F46：代表密封面/衬里材质为聚全氟乙丙烯（FEP），具有优异的耐化学腐蚀性能。
* -16：代表公称压力为 PN1.6 MPa（即 16 bar / 16 kgf/cm²）。
* C：代表阀体材质为碳钢（如 WCB 或 ZG230-450 等铸钢材料）。
* DN65：代表公称通径为 65mm。
三、 主要技术参数
| 参数项目 | 技术指标 |
| :--- | :--- |
| 公称通径 (DN) | 65 mm |
| 公称压力 (PN) | 1.6 MPa (16 kgf/cm²) |
| 连接形式 | 法兰连接 (遵循 GB/T9113, JB/T79 等标准) |
| 驱动方式 | 电动 (AC 220V / 380V 或 DC 24V) |
| 阀体材质 | 碳钢 (WCB/ZG230-450) 内衬 F46/PTFE |
| 衬里材质 | 聚全氟乙丙烯 (F46) 或 聚四氟乙烯 (PTFE) |
| 适用温度 | -20℃ ～ +150℃ (具体视介质及衬里材料而定，一般 F46 可达 150℃-180℃) |
| 动作范围 | 0° ～ 90° |
| 防护等级 | IP54 / IP65 / IP67 (可选防爆型 ExdⅡBT4) |
| 泄漏量 | 软密封可达 A级 (零泄漏) |
| 流量特性 | 快开特性 |
四、 产品结构特点
1. 耐腐蚀性：
阀体内腔、球体、阀杆等所有与介质接触的部分均采用高压注塑工艺衬覆 F46 或 PTFE 氟塑料。这种全衬里结构使阀门能够耐受除熔融碱金属和元素氟以外的大多数强腐蚀性介质，包括各种浓度的硫酸、盐酸、硝酸、氢氟酸、磷酸、王水、氯气及强碱等。
2. 可靠的密封性能：
采用特殊的模压工艺，确保衬里层致密无孔隙。配合 V 型或人字环形 PTFE 填料组合以及软密封阀座，实现了阀门的零泄漏关闭。球体与阀杆常采用铸（锻）一体化设计，消除了转动角差，提高了结构强度和安全性，防止阀杆在压力变化下冲出。
3. 流体阻力小，流通能力强：
采用全通径浮动球结构，流道通畅，流体阻力极小，便于管路系统的通球扫线和日常维护。
4. 智能电动控制：
配备高性能电动执行机构，内置伺服系统，无需额外配置伺服放大器。可接收 4-20mA、0-10V 等标准控制信号，实现阀门开度的精确调节或开关控制。具备力矩保护、过热保护、电气与机械双重限位等功能，运行平稳，定位精度高。部分型号支持失电自动复位功能。
5. 结构紧凑，维护方便：
阀体通常采用两片式或三片式结构，结构紧凑，重量轻。对于需要频繁检修的工况，三片式结构允许在线快速更换密封件，降低了维护成本。
五、 适用范围
1. 适用介质
* 强酸类：硫酸、盐酸、硝酸、氢氟酸、磷酸、铬酸、有机酸等。
* 强碱类：氢氧化钠、氢氧化钾等强碱溶液。
* 强氧化剂：王水、氯气、次氯酸盐等。
* 其他：各类有机溶剂、盐类溶液及含有固体颗粒的苛刻介质。
2. 应用领域
广泛应用于石油、化工、染化、农药、制酸制碱、冶金、医药、环保水处理、食品等行业。特别适用于对防腐要求极高、介质腐蚀性强的自动化控制系统中，用于管路的切断、分配和流向切换。
六、 安装与维护注意事项
1. 安装前检查：确认管道压力已卸除，检查阀门铭牌参数是否与工况相符。清洗管道内部，确保无焊渣、铁屑等杂质进入阀门内腔。
2. 法兰连接：安装时法兰螺栓应对称、均匀拧紧，避免受力不均导致衬里变形或泄漏。
3. 清洗规范：非金属零件（如衬里、密封圈）清洗后应立即取出，不得长时间浸泡。清洗剂应与橡胶、塑料及金属部件相容。
4. 润滑保养：装配时应在密封件、阀杆摩擦面涂抹适量润滑脂，润滑脂需与工作介质相容。
5. 定期维护：定期检查电动执行机构的运行状态及阀门的密封性能。若发现泄漏，应及时检查衬里是否破损或密封件老化，并进行更换。
