一、 产品概述

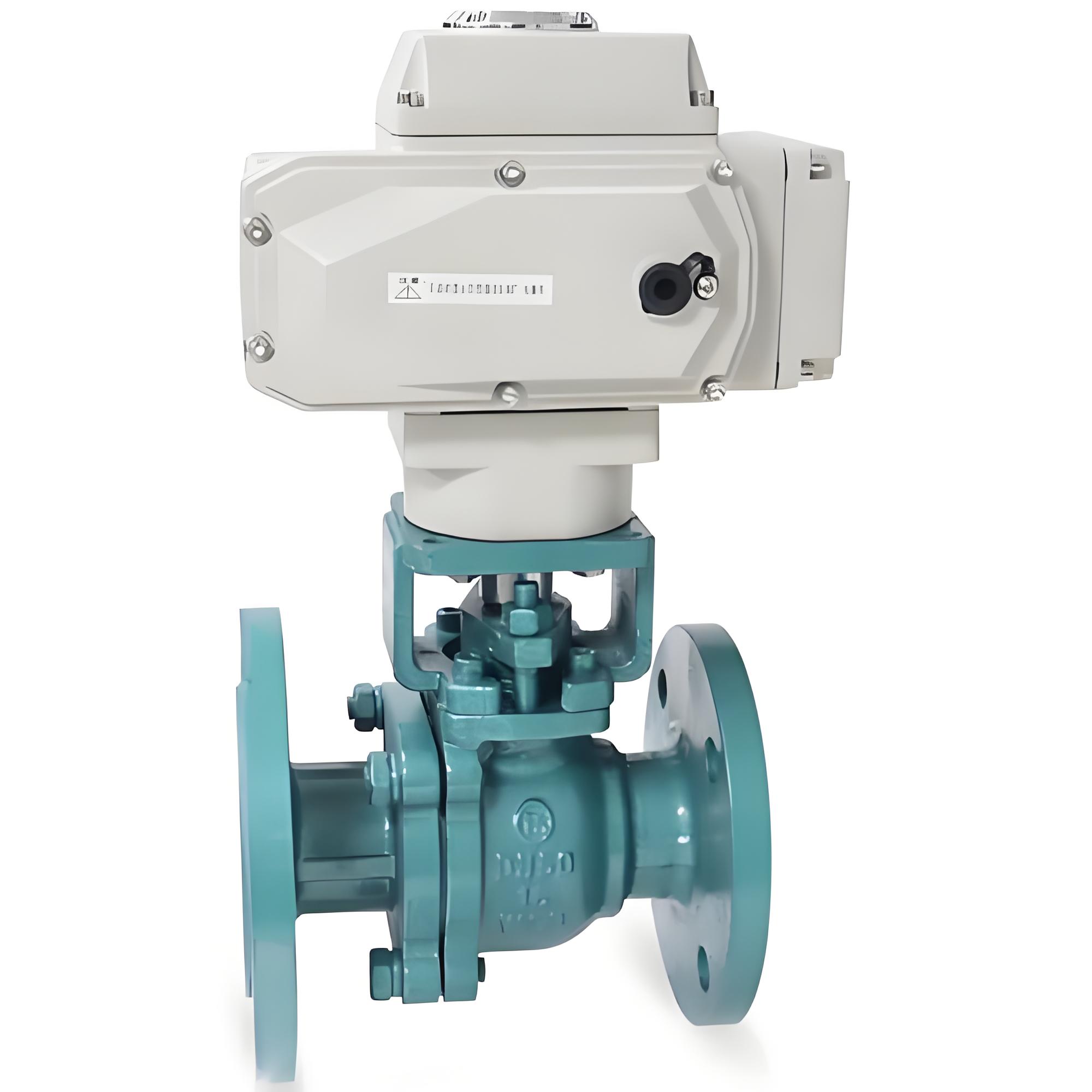

Q941F46-16 DN200 型电动衬氟
球阀是一款专为强腐蚀性介质管路设计的自动化控制
阀门。该
阀门由电动执行机构与衬氟
球阀本体组成，核心特征在于阀体内腔及球体均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙丙稀（F46/FEP）。其公称通径为DN200，公称压力为PN1.6MPa（即16公斤压力），连接形式为法兰连接。该产品彻底解决了普通金属阀门在强酸、强碱环境中易被腐蚀穿孔的难题，通过全塑料衬里工艺实现金属基体与介质的完全隔离，广泛应用于石油、化工、染化、农药、制酸制碱、冶金、医药及环保水处理等行业，用于对硫酸、氢氟酸、磷酸、氯气、王水、强碱等强腐蚀性液体和气体介质进行自动启闭切断或流量调节控制。
二、 型号含义解析
* Q：代表阀门类型为球阀。
* 9：代表驱动方式为电动（配备电动执行器）。
* 4：代表连接形式为法兰连接。
* 1：代表结构形式为浮动球直通式。
* F46：代表密封面及内衬材料为聚全氟乙丙稀（FEP），具备优异的耐化学腐蚀性能。
* -16：代表公称压力等级为PN1.6 MPa（约16 bar/150 psi）。
* DN200：代表公称通径为200毫米（8英寸）。
三、 核心技术特点
1. 耐腐蚀性能
* 全内衬工艺：阀体、球体、阀座等所有与介质接触的部分均衬有2.5-3mm厚的F46氟塑料。F46具有极高的化学稳定性，除熔融碱金属和元素氟外，能耐几乎所有强腐蚀性介质。
* 材质优势：相比传统PTFE（F4），F46采用热熔可加工性工艺，避免了PTFE抗渗透性差、难以熔融成形的问题，衬层致密无孔隙，杜绝了介质渗透导致金属基体腐蚀的风险。
2. 可靠的密封性能
* 零泄漏设计：采用特殊的模压工艺使密封面致密良好，配合V型或人字环形PTFE填料组合，确保阀门达到零泄漏状态。
* 软密封结构：使用F46作为软密封阀座，弹性好，密封比压适中，即使在低压工况下也能实现可靠密封。
3. 优化的流体动力学设计
* 全通径浮动球：球体通道直径与管道内径一致，流动阻力极小，流通能力强，不易堵塞，便于管路系统的通球扫线和清洗维护。
* 无死角结构：内腔光滑平整，结晶物料或粘稠药液不易堆积残留，适合处理含有固体颗粒或易结晶的苛刻介质。
4. 安全的结构设计
* 防吹出结构：球体与阀杆采用铸（锻）一体化工艺或特殊连接结构，杜绝了因压力波动引起阀杆冲出承压件的可能性，从根本上保证了使用安全性。
* 防静电功能：阀门内部设有静电导出装置，防止球体与阀座摩擦产生静电火花，适用于易燃易爆介质场合。
5. 智能电动控制
* 远程自动化：内置伺服系统，可直接接收4-20mA模拟信号或开关量信号，实现远程精确控制。
* 多种电源适配：支持AC220V、AC380V等多种电源规格，部分高端执行器具备过载保护、限位调节及手动/自动切换功能。
* 快速响应：90°回转动作，开关速度快，适合需要频繁操作或紧急切断的工况。
四、 主要技术参数
| 参数项目 | 技术指标 |
| :--- | :--- |
| 公称通径 (DN) | DN200 (8") |
| 公称压力 (PN) | PN1.6 MPa (ANSI 150Lb) |
| 连接形式 | 法兰连接 (符合GB/T9113, JB/T79, ANSI B16.5等标准) |
| 驱动方式 | 电动 (Ex防爆型可选) |
| 阀体材质 | WCB (碳钢)、CF8 (304不锈钢)、CF8M (316不锈钢) 等，具体依工况选型 |
| 内衬/密封材料 | F46 (聚全氟乙丙稀/FEP) |
| 适用温度 | -20℃ ～ +180℃ (具体取决于F46衬层耐受极限及介质特性) |
| 适用介质 | 硫酸、盐酸、硝酸、氢氟酸、磷酸、王水、氯气、强碱、有机溶剂等强腐蚀性介质 |
| 流量特性 | 快开特性 |
| 动作角度 | 90° |
| 防护等级 | IP65 / IP67 (依执行器配置而定) |
| 防爆等级 | ExdⅡBT4 / ExdⅡCT4 (可选) |
五、 应用领域
Q941F46-16 DN200 电动衬氟球阀因其出色的防腐性能和自动化控制能力，广泛应用于以下行业：
1. 化工行业：用于硫酸、硝酸、盐酸、氢氟酸等强酸生产及输送管路的自动控制。
2. 制药行业：用于高纯度化学品、溶剂及无菌纯化水管路的截断与调节，满足GMP要求。
3. 电镀与表面处理：用于电镀液、酸碱清洗液的循环与控制。
4. 环保工程：用于污水处理厂中的腐蚀性废水排放、加药系统及废气洗涤塔管路。
5. 冶金与矿山：用于湿法冶金过程中的浸出液、电解液输送。
6. 食品与饮料：在涉及强腐蚀性清洗剂（CIP系统）的管路中应用。
六、 选型与安装建议
1. 介质兼容性确认：虽然F46耐腐蚀性极强，但仍需确认介质中是否含有熔融碱金属、元素氟或高温高压下的某些特定卤素，这些情况可能超出F46的耐受范围。
2. 温度限制：严格控制在-20℃至+180℃范围内工作，避免超温导致衬层软化变形或脆裂。
3. 压力匹配：确保系统工作压力不超过PN1.6 MPa，并注意温度升高时压力的折减系数。
4. 安装方向：建议水平安装，若垂直安装需考虑执行器重量对阀杆的影响，并确保介质流向与阀体箭头一致（虽浮动球通常双向密封，但遵循流向有利于延长寿命）。
5. 管道清洁：安装前务必清除管道内的焊渣、铁锈等硬质杂质，以免损伤F46衬层或卡住球体。
6. 定期维护：定期检查电动执行器的运行状态、限位开关准确性及填料函的密封情况，发现泄漏应及时紧固或更换填料。
