一、 产品概述

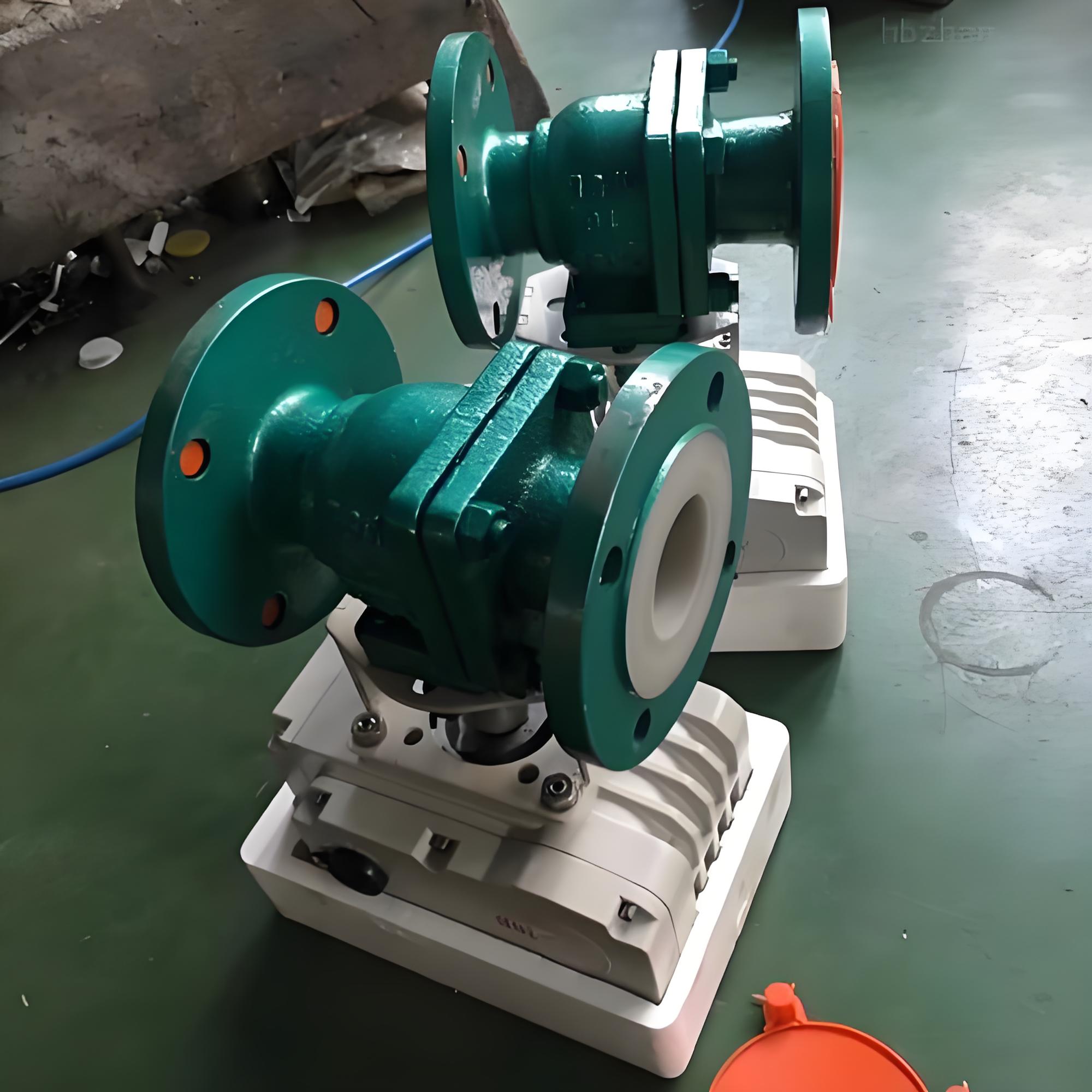

Q941F46-16C DN50 电动衬氟
球阀是一款专为强腐蚀性介质管路设计的自动化控制
阀门。该型号由“Q941F46”系列通用规格与特定参数“-16C DN50”组成，集成了高性能的耐腐蚀衬里技术与智能电动执行机构。其核心优势在于阀体内腔及球体均采用高压注塑工艺全衬聚全氟乙丙烯（F46）或聚四氟乙烯（PTFE），形成致密、无接缝的防腐保护层，能够长期稳定地输送硫酸、盐酸、硝酸、氢氟酸、王水、强碱等极端腐蚀性化学介质。作为工业自动化系统中的关键执行单元，该
阀门通过接收标准控制信号（如4-20mA、0-10V等）实现远程精确启闭或流量调节，广泛应用于石油、化工、制药、冶金、环保水处理及农药染化等行业，是解决强酸强碱工况下管道流体控制难题的理想选择。
二、 型号解析与技术参数
* 型号解读：
* Q：代表球阀（Ball Valve）。
* 9：代表驱动方式为电动（Electric Actuator）。
* 4：代表连接形式为法兰连接（Flange Connection）。
* 1：代表结构形式为浮动球式（Floating Ball）。
* F46：代表密封面及衬里材料为聚全氟乙丙烯（FEP/F46），具备卓越的耐化学腐蚀性。
* -16：代表公称压力为 PN1.6 MPa（即16公斤压力）。
* C：代表阀体材质为碳钢（Cast Steel，通常为WCB或ZG230-450），外部承压，内部衬氟。
* DN50：代表公称通径为 50mm（2英寸）。
* 主要技术参数：
* 公称通径：DN50
* 公称压力：PN1.6 MPa (ANSI 150Lb)
* 适用温度：-50℃ ～ +180℃
* 连接标准：GB/T 9113, JB/T 79, HG/T 20592 等（可定制美标、日标、德标）
* 泄漏标准：零泄漏（符合 GB/T 13927 或 API 598 标准）
* 动作角度：90°
* 流量特性：快开特性
三、 核心结构与性能特点
1. 卓越的耐腐蚀性能
阀门过流部件（阀体内腔、球体、阀杆护套等）均覆盖有厚实的 F46 或 PTFE 衬里层。F46 材料具有极高的化学稳定性，除熔融碱金属和元素氟外，可耐受几乎所有浓度的强酸、强碱、强氧化剂及有机溶剂。这种全塑衬里工艺彻底隔绝了介质与金属阀体的接触，从根本上解决了金属腐蚀问题，延长了阀门使用寿命。
2. 高可靠性密封设计
* 零泄漏关闭：采用特殊的模压工艺确保衬里层致密度良好，配合软密封阀座（F46/PTFE/PFA等）以及 V型或人字环形 PTFE 填料组合，实现了阀门在关闭状态下的绝对密封，达到无泄漏标准。
* 防冲出结构：球体与阀杆采用铸（锻）一体化设计，消除了转动角差，并从根本上杜绝了因介质压力波动导致阀杆冲出承压件的风险，显著提高了结构强度和运行安全性。
3. 智能电动执行机构
* 内置伺服系统：配用的角行程电动执行机构内置伺服放大器，无需额外配置即可直接接收 4-20mA、0-10V 或 1-5VDC 等模拟量信号，实现对阀门开度的精确比例调节。
* 强大输出力矩：针对 DN50 口径，执行机构提供充足的输出力矩（通常在 50N·M - 200N·M 范围内，具体视品牌而定），确保在高压差或粘稠介质下仍能可靠启闭。
* 安全保护功能：具备过载保护、过热保护、缺相保护等功能。部分高端型号配备失电自动复位功能（弹簧复位或电池备份）及阀位反馈装置，便于接入 DCS/PLC 系统进行远程监控。
4. 流畅的流道设计
采用全通径浮动球结构，球体通道直径与管道内径一致，流体阻力极小，几乎无压力损失。这一设计不仅节能，还便于管路系统的通球扫线和维护，防止固体颗粒沉积堵塞。
四、 适用范围与应用领域
1. 适用介质
* 强酸类：硫酸、盐酸、硝酸、氢氟酸、磷酸、铬酸、王水等。
* 强碱类：氢氧化钠、氢氧化钾、氨水等。
* 其他腐蚀性介质：氯气、溴、各种有机酸、强氧化剂、盐类溶液及部分有机溶剂。
* 注意：不适用于含有大量硬质固体颗粒的磨损性介质（除非选用特殊耐磨衬里），也不适用于熔融碱金属和元素氟。
2. 典型应用领域
* 化工行业：酸碱生产、储存及输送管道；反应釜进料/出料控制。
* 制药行业：高纯度化学品输送，要求无污染、易清洗的场合。
* 环保工程：污水处理厂中的加药系统、废气洗涤塔循环液控制。
* 冶金行业：湿法冶炼中的浸出液、电解液输送。
* 电力行业：脱硫脱硝系统中的腐蚀性浆液或药剂控制。
五、 安装与维护建议
1. 安装前检查：确认阀门型号、压力等级、流向标识与管道系统一致。清除管道内的焊渣、铁锈等杂物，避免损伤衬里层。
2. 法兰连接：安装时应均匀对称拧紧法兰螺栓，避免单边受力导致衬里变形或泄漏。建议在法兰间使用非金属垫片，以防划伤衬里边缘。
3. 电气接线：严格按照执行机构铭牌电压接线，确保接地良好。调试前确认控制信号类型与执行机构设定匹配。
4. 定期维护：虽然衬氟球阀维护量低，但仍需定期检查电动执行机构的运行状态、限位开关准确性及阀杆填料函是否有泄漏迹象。长期停用后重新启用时，应进行多次全行程操作以润滑密封面。
5. 禁忌操作：严禁使用杠杆加长手柄强行操作，以免损坏齿轮箱或衬里。禁止在高温下对衬氟阀门进行焊接作业。
六、 总结
Q941F46-16C DN50 电动衬氟球阀凭借其优异的耐强酸强碱性能、可靠的密封结构以及智能化的电动控制能力，成为现代工业防腐管路系统中的核心组件。其碳钢阀体提供了足够的机械强度，而 F46 衬里则提供了顶级的化学防护，两者结合实现了安全性与经济性的完美平衡。对于需要在恶劣腐蚀环境下实现自动化精准控制的工程项目，该产品提供了高效、耐用且安全的解决方案。
