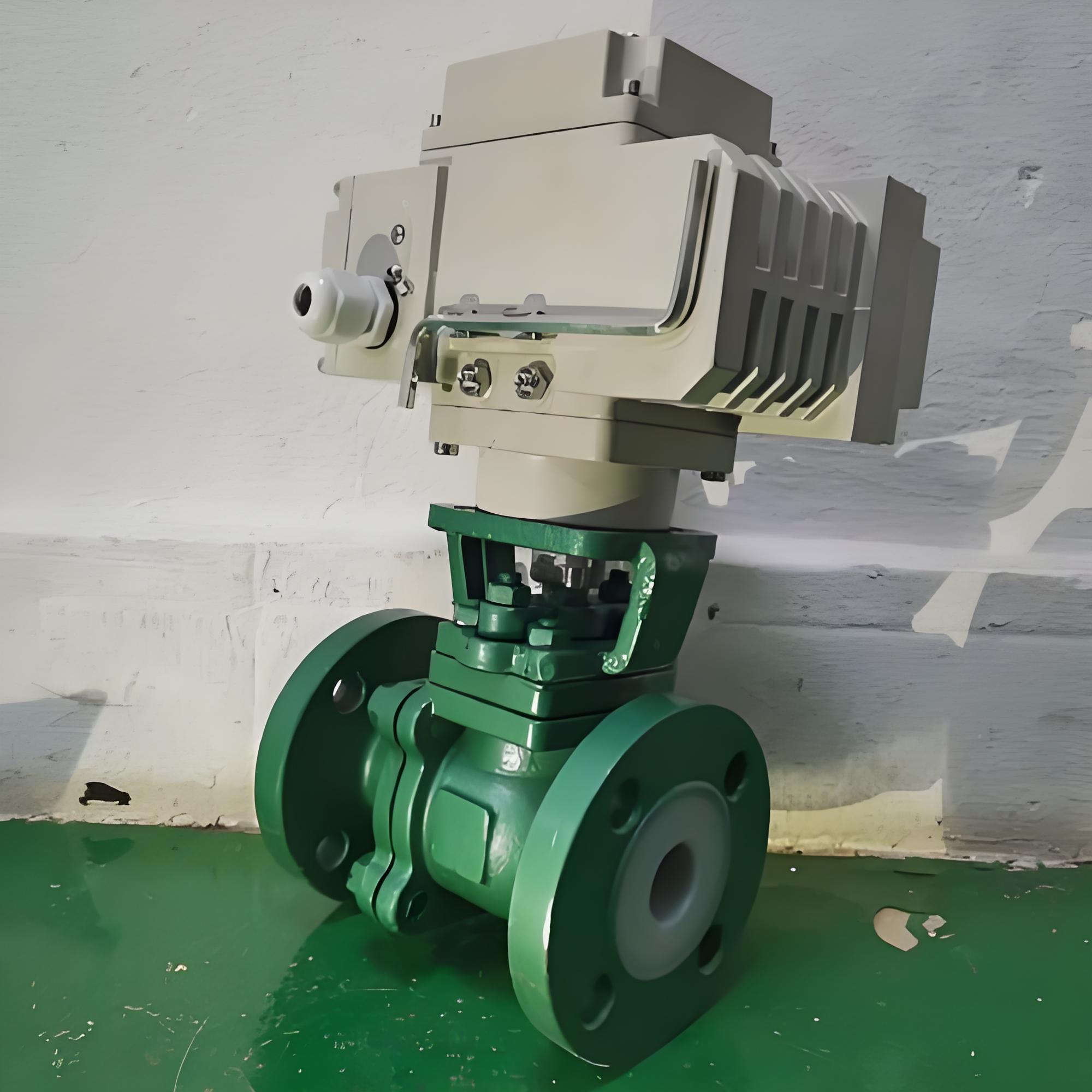

阀门集团有限公司Q941F46-16C DN80 调节型电动衬氟
球阀是一款采用铸钢阀体衬 F46（聚全氟乙丙烯）防腐层、配智能电动执行器的法兰连接浮动球
阀门，专用于 DN80 口径下强酸强碱等腐蚀性介质的连续比例流量调节与切断控制。
核心参数与规格
- 型号解析：Q(球阀)9(电动)4(法兰连接)1(浮动球结构)F46(内腔及球体衬 F46 氟塑料)-16(公称压力 PN1.6MPa)C(阀体材质 WCB 铸钢)；DN80 表示公称通径 80mm。
- 驱动与控制：配备智能一体化电动执行器，支持4-20mA/1-5VDC 模拟量信号输入，实现 0-90°无级调节；电源通常为 AC220V/380V 或 DC24V。
- 材质与耐腐：阀体为 WCB 碳钢，内腔及球体高压注塑衬F46 氟塑料（厚度约 2-3mm），耐硫酸、盐酸、氢氟酸、强碱及王水等强腐蚀介质；密封面为 F46 软密封。
- 工况范围：公称压力PN1.6MPa；适用介质温度-20℃~150℃（部分资料标称至 180℃）；防护等级 IP67，可选防爆 Exd II BT4。
- 流量特性：具备快开或线性调节特性（取决于执行器设定与球芯修饰），可调比高，适用于含少量纤维或颗粒的苛刻腐蚀流体。
主要功能与应用场景
1. 调节功能：通过接收 DCS/PLC 系统信号，精确控制球体开度，实现对腐蚀性流体流量、压力的连续比例调节，非仅两位式开关。
2. 密封性能：采用模压工艺致密衬里与弹性唇式密封座，确保零泄漏或 Class VI 级密封，防止介质外漏腐蚀环境。
3. 应用领域：广泛用于化工、制药、农药、冶金、环保水处理等行业中输送强酸、强碱、有机溶剂及氧化性介质的自动化管道系统。
4. 结构优势：全通径浮动球设计流阻小；防静电结构导出静电；下装式阀杆带防火安全凸阶，维护便捷。
选型与注意事项
- 执行器配置：必须明确订购"调节型"智能执行器（带位置反馈与伺服控制），若配普通开关型执行器则无法实现调节功能。
- 温度限制：虽金属阀体耐温高，但受 F46 衬里限制，长期工作温度不宜超过 150℃，高温需确认衬里工艺等级。
- 安装要求：法兰连接需符合 HG/T 或 ANSI B16.5 标准；避免在强振动或超出执行器扭矩工况下使用；通电时禁止手动强行操作。
- 介质适配：虽耐强腐，但不适用于熔融碱金属或高温氟元素环境；含大量硬质固体颗粒可能磨损衬里，需评估工况。
