微型电动球阀怎么接线

微型电动球阀怎么接线

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
销售热线:021-64162222
在线定单 图文传真:021-62677999
技术支持:021-60510333

微型电动球阀怎么接线产品说明:

微型电动球阀是一种直角回转结构的高级控制阀,其由回转型角行程电子式电动执行器和微型电动球阀结构组成,以电源电压为动力,接受工业自动化控制仪表来源的电流信号或电压信号的输入,可实现对工艺管路中流体介质的比例调节和二位开关控制。   微型电动球阀阀芯设计成带有特殊形状的V型缺口,具有精确的流量特性和控制功能,适用于气体、液体、固态颗粒状等介质的控制。由于阀芯和阀座之间是无间隙回转,所以具有很大的剪切力及自洁性能,尤其适用于含有纤维性或有微小固体颗粒的悬浊液及固态颗粒状的工况场合的自动控制系统。 微型电动球阀C-15N/C-15N/Q微型电动阀门、C-15Q/N专用水控及自控设备的微型电动阀,有特殊功能快开快闭开关时间3-5秒,开关次数可达10万次,是阀门行业中的精品。产品适用于热计量表、中央空调风机盘管、消防喷淋、高校节水、自动控制系统、工业自控等小型设备、节水器具、饮用水设备。 C-15Q微型电动球阀C-15N接线模式说明: CR01:2线控制(颠倒正负极,或者叫正反转) CR02:3线控制(三线两控) CR03:3线控制(三线控) CR04:2线控制(开关型,断电复位,或者给电开断电关) CR05:5线控制(带信号反馈)

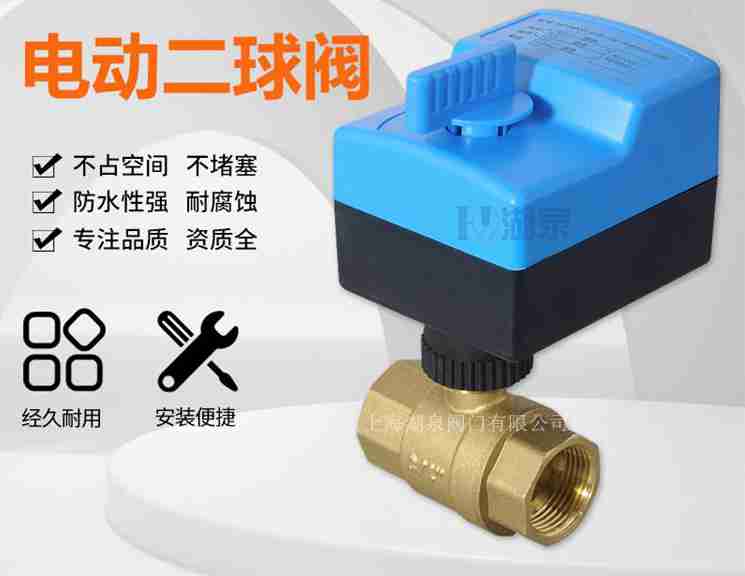

微型电动球阀
微型电动球阀怎么接线,接线方式:


CR01(颠倒正负极模式)配线图       电压:DC3-6V/12V/24V

C-60P角度调节阀
1.SW与OPEN相连,阀开,到位后内部自动断电,并保持在阀开的状态;
2.SW与CLOSE相连,阀关,到位后内部自动断电,并保持在阀关的状态。
备注:SW为双联开关

CR02(三线两控模式)配线图       电压:DC3-6V/12V DC9-24V

C-60P角度调节阀
1. SW与OPEN相连,阀开,到位后内部自动断电,并保持在阀开的状态;
2. SW与CLOSE相连,阀关,到位后内部自动断电,并保持在阀关的状态。

CR02+(三线断电复位模式)配线图      电压:DC9-24V

C-60P角度调节阀
1.SW与OPEN相连,阀开;到位后内部自动断电,阀门保持开的状态,备用电源充电
2.SW与CLOSE相连,阀关;到位后内部自动断电,阀门保持关的状态
备注:外部电源断电,阀门恢复出厂状态,红、蓝、黄三线不能同时供电,以免损坏阀门

CR03(三线控模式)配线图       电压:DC3-6V/12V A/DC9-24V AC220V AC85-265V

C-60P角度调节阀
1. SW 闭合,阀开。到位后内部自动断电,保持在全开(直通)状态;
2. SW 断开,阀关。到位后内部自动断电,保持在全关(侧通)状态。
备注:如果电源为直流电源,红线需接正极,蓝/绿线需接负极。

CR03T(开度调节模式)配线图       电压:DC9-24V

C-60P角度调节阀
1、SW1,SW2同时断开;阀门保持全关状态,到位后保持
2、SW1,SW2同时闭合;阀门保持全开状态,到位后保持
3、SW1闭合,SW2断开;阀门开30度,到位后保持
4、SW1断开,SW2闭合;阀门开60度,到位后保持

CR03A(三线控断负极模式)配线图       电压:DC3-6V/12V A/DC9-24V

C-60P角度调节阀
1. SW 闭合,阀开。到位后内部自动断电,保持在全开(直通)状态;
2. SW 断开,阀关。到位后内部自动断电,保持在全关(侧通)状态。
备注:如果电源为直流电源,红线需接正极,蓝/绿线需接负极。

CR04(两线断电复位模式)配线图       电压:DC3-6V A/DC9-24V AC220V AC85-265V

C-60P角度调节阀
1. SW闭合时,执行器正动作,阀开,到位后内部自动断电,保持在阀开的状态,同时外部电源给内部备用电源充电;
2. SW断开时,执行器负动作,阀关,到位后内部自动断电,保持在阀关的状态,执行器动作为回转型(正反转)。
备注:POWER为外接工作电源,内部采用法拉电容作备用电源,充电时间快,可工作与开关频率较高的场合。

CR05(五线带信号反馈模式)配线图       电压:DC3-6V/12V/24V

C-60P角度调节阀
1. SW与OPEN相连时,阀开,到位后绿线给出开到位信号OLS控制,控制器检测到OLS,将SW连向STOP,阀门停止动作,保持在开到位状态;
2. SW与CLOSE相连时,阀关,到位后红线给出关到位信号CLS控制,控制器检测到CLS,将SW连向STOP,阀门停止动作,保持在关到位状态.执行器动作为回转型(正反转)。

CR06(五线控制方式)配线图       电压:AC220V

C-60P角度调节阀
1.SW与OPEN相连时电动执行器正动作,阀开,到位后内部自动断电,并保持在阀开的状态;
2.SW与CLOSE相连时电动执行器负动作,阀关,到位后内部自动断电,并保持在阀关的状态;执行器动作为回转型(正反转)

带信号反馈配线图       (反馈带载能力:电压≤DC36V  电流≤0.5A)

CR01S配线图

C-60P角度调节阀

CR02S配线图

C-60P角度调节阀

CR03S配线图

C-60P角度调节阀

CR04S配线图

C-60P角度调节阀
