1. 产品概述

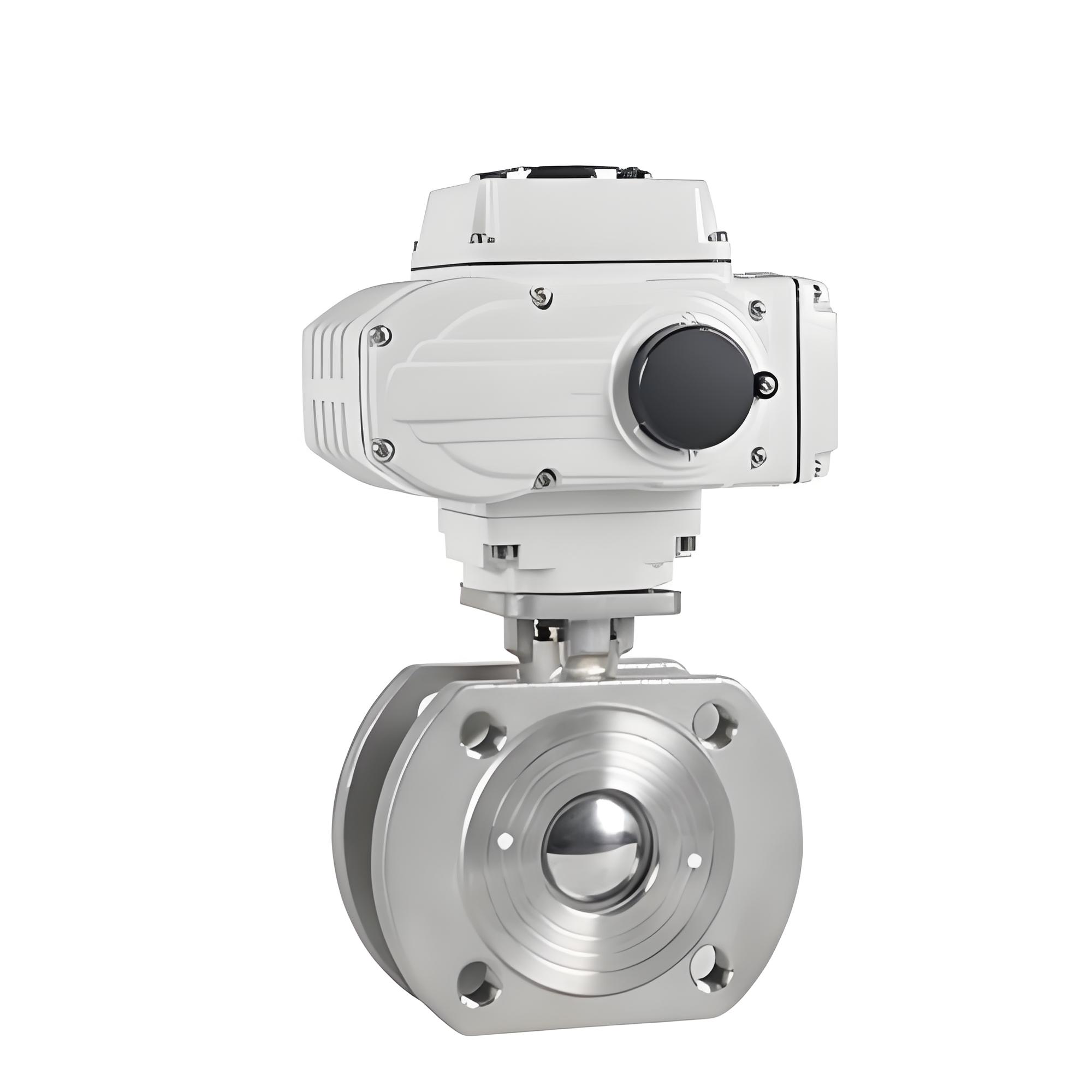

Q971F-16P 电动对夹式浮动
球阀是一款集机电一体化设计于一体的工业自动化控制
阀门。该型号专为流体管路的自动切断或比例调节而设计，特别适用于空间受限、要求结构紧凑的工业场景。本产品针对 DN25 口径、PN1.6MPa 压力等级及 316L（对应标准牌号通常为 CF8M 或 AISI 316L）不锈钢材质进行了优化配置，具备优异的耐腐蚀性能和稳定的密封效果，广泛应用于石油、化工、冶金、电力、环保及轻工等领域的流体控制系统中。
2. 型号解析与技术参数
根据国家标准及行业通用命名规则，型号 Q971F-16P 的具体含义如下：
* Q：代表阀门类型为球阀。
* 9：代表驱动方式为电动（配备回转型角行程电子式电动执行器）。
* 7：代表连接形式为对夹式（Wafer Type），即阀门两端无独立法兰，通过双头螺栓直接夹装在两片管路法兰之间。
* 1：代表阀芯结构为浮动式球芯（软密封）。
* F：代表密封面材料为聚四氟乙烯（PTFE）。
* 16：代表公称压力为 PN1.6 MPa（约等于 Class 150）。
* P：代表阀体及主要过流部件材质为 Cr18Ni12Mo2Ti 或 316/316L 不锈钢（注：在部分标准中 P 指代 304 系列，R 指代 316 系列，但用户指定 316L，故此处以 316L 高性能不锈钢为准进行材质说明，确保耐蚀性优于普通 304）。
关键规格指标：
* 公称通径 (DN)：25 mm
* 公称压力 (PN)：1.6 MPa
* 阀体材质：316L 不锈钢（超低碳奥氏体不锈钢，抗晶间腐蚀能力极强）
* 密封材质：聚四氟乙烯 (PTFE)
* 适用温度：-20℃ 至 +180℃（具体取决于 PTFE 密封件耐受度，若采用增强 PTFE 可适度提升）
* 电源电压：AC220V / AC380V / DC24V（可选）
* 控制信号：4-20mA 电流信号或 0-10V 电压信号（调节型）；开关量信号（开关型）
3. 核心结构与工作原理
3.1 结构设计
* 对夹式超薄设计：相比传统法兰球阀，Q971F 系列采用超短法兰距设计，体积更小、重量更轻。DN25 口径的重量通常控制在极低水平（参考同类浮动球阀，DN25 重量约为 4kg 左右），极大降低了管道支撑负荷和安装难度。
* 浮动球结构：球体在介质压力作用下产生微小位移，紧压在出口端密封面上，形成可靠的密封。这种结构启闭扭矩小，操作轻便。
* 防静电设计：阀杆与球体之间设有防静电弹簧，确保在启闭过程中产生的静电及时导出，防止静电积聚引发火花，适用于易燃易爆介质环境。
* 耐火结构：当发生火灾导致软密封材料烧毁时，金属阀座与球体形成二次密封，限制泄漏量，保障系统安全。
3.2 电动执行机构
* 一体化集成：电动执行器与阀体直接连接，无需额外支架，结构紧凑。
* 智能控制：内置智能定位模块，支持位置反馈，可与 DCS、PLC 等工业控制系统无缝联动。
* 多种控制方式：支持红外遥控、无线遥控、RS485 总线通讯等功能，便于远程集中控制和计算机程控。
* 手动操作功能：配备手轮或手柄，在断电或紧急情况下可进行手动应急操作。
4. 主要性能优势
1. 耐腐蚀性：主体材质选用 316L 不锈钢，含有钼元素，显著提高了对氯化物、酸性介质及高温环境的耐点蚀和缝隙腐蚀能力，适用于强腐蚀性工况。
2. 流体阻力小：全通径设计（Full Bore）时，球体通道直径与管道内径一致，流体通过时几乎无阻力，压力降极小，流量特性优异。
3. 密封可靠：PTFE 密封材料具有自润滑性和低摩擦系数，配合弹性阀座设计，能自适应介质压力变化，实现零泄漏密封。
4. 安装维护便捷：对夹式连接无需焊接，只需将阀门置于两法兰之间并用螺栓紧固即可，节省安装空间和材料成本。在线维修方便，无需拆卸整个管道系统。
5. 寿命长：关键零部件如阀杆、球体均采用高品质不锈钢，经过精密加工和表面处理，耐磨损、抗冲刷，使用寿命长。
5. 适用范围
* 适用介质：水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素、纸浆及纤维状流体等。特别适用于对卫生等级和耐腐蚀性要求较高的食品、医药、化工行业。
* 应用领域：
* 石油化工：腐蚀性化学介质的输送与控制。
* 电力行业：冷却水系统、排污系统。
* 环保工程：污水处理、废气处理中的流体控制。
* 食品饮料：高纯度液体、糖浆、乳制品等的自动化灌装与控制。
6. 选型与安装注意事项
1. 流向确认：虽然浮动球阀通常双向密封，但建议按照阀体标示的流向安装，以获得最佳密封效果和使用寿命。
2. 管道清洁：安装前务必清除管道内的焊渣、铁锈等杂物，以免损伤密封面或卡住球体。
3. 法兰匹配：对夹式阀门需配合符合 ANSI Class 150 或 GB/T 9115 PN1.6 标准的法兰使用，确保螺栓孔对齐且垫片位置正确。
4. 电气接线：严格按照电动执行器铭牌上的电压等级接线，避免接错电源导致电机烧毁。接地必须可靠。
5. 定期维护：定期检查电动执行器的运行状态、限位开关准确性以及阀杆填料处的密封情况，必要时补充润滑脂或更换填料。
