1. 产品概述

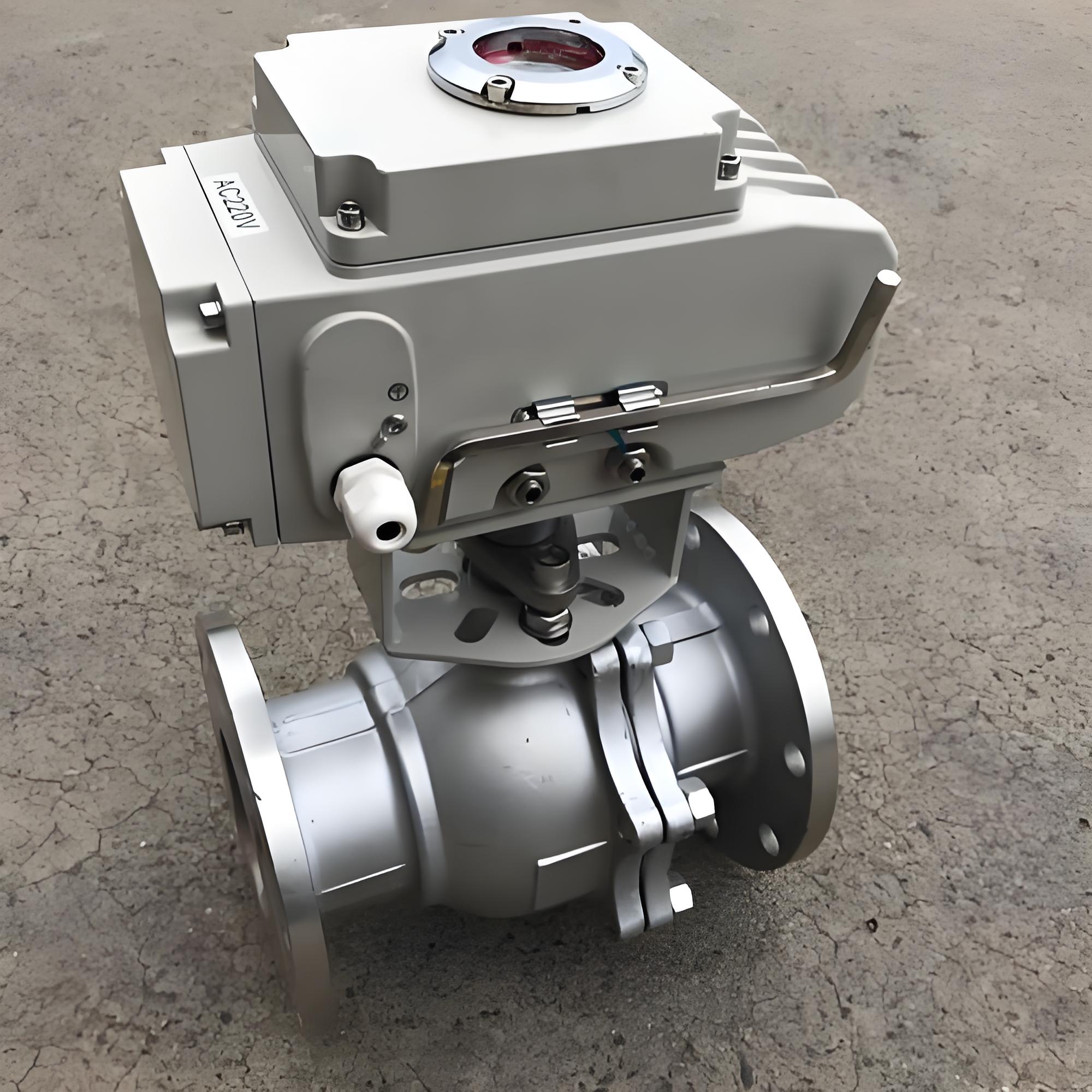

Q941F-16C DN100 电动法兰
球阀是一款专为工业自动化控制系统设计的高性能流体控制
阀门。该
阀门由碳钢阀体与智能电动执行机构直连组成，具备“调节型”功能及“位置信号反馈”能力。它不仅能实现介质的两位切断（全开/全关），更能通过接收标准模拟量信号（如4-20mA）对管道内的流量、压力等参数进行精确的比例调节。该产品结构紧凑、流通阻力小、密封性能优越，广泛应用于石油、化工、电力、制药、水处理等行业的自动控制系统中，特别适用于需要远程监控和精确流量控制的工况。
2. 型号含义解析
* Q：球阀类型代号。
* 9：驱动方式为电动。
* 4：连接形式为法兰连接。
* 1：结构形式为直通式（浮动球）。
* F：密封面材料为氟塑料（PTFE或增强聚四氟乙烯），具有良好的耐腐蚀性和低摩擦系数。
* 16：公称压力等级为 PN1.6 MPa（即16公斤压力）。
* C：阀体材质为碳素钢（WCB），适用于水、蒸汽、油品等非强腐蚀性介质。
* DN100：公称通径为 100mm（4英寸）。
3. 主要技术参数
3.1 阀体参数
| 参数项目 | 技术指标 |
| :--- | :--- |
| 公称通径 (DN) | 100 mm |
| 公称压力 (PN) | 1.6 MPa |
| 阀体材质 | 碳钢 (WCB) |
| 密封面材质 | 氟塑料 (PTFE/RPTFE) |
| 适用温度 | -29℃ ~ +180℃ (具体取决于密封材料等级) |
| 适用介质 | 水、气体、油品、粘性流体及部分腐蚀性介质 |
| 泄漏量 | 软密封：零泄漏 (符合 ANSI B16.104 Class VI) |
| 流量特性 | 近似快开特性，配合V型口或特殊球芯可实现线性/等百分比调节 |
| 连接标准 | GB/T 9113, HG/T 20592, ASME B16.5 (法兰尺寸) |
3.2 电动执行机构参数（调节型带反馈）
| 参数项目 | 技术指标 |
| :--- | :--- |
| 电源电压 | AC 220V / 380V / 50Hz (可选 DC 24V) |
| 控制信号 | 输入: 4-20mA DC 或 1-5V DC<br>输出反馈: 4-20mA DC (实时位置反馈) |
| 动作范围 | 0° ~ 90° (角行程) |
| 基本误差 | ±1% |
| 回差 | ≤1% |
| 死区 | ≤1% |
| 防护等级 | IP65 / IP67 (防尘防水) |
| 防爆等级 | Ex d IIB T4 (可选防爆型) |
| 手动操作 | 配备手轮，支持断电时手动应急操作 |
| 过载保护 | 内置过热保护装置 |
4. 核心功能特点
1. 高精度比例调节：
内置智能伺服放大器，无需外接控制器即可直接接收PLC或DCS系统的4-20mA信号。电机根据信号大小精确调整球体旋转角度，实现流量的连续、平滑调节，控制精度高达±1%。
2. 实时位置信号反馈：
配备高精度电位计或霍尔传感器，将阀门当前的实际开度（0-100%）转换为4-20mA电流信号实时反馈给上位机。操作人员可在控制室实时监控阀门状态，确保系统闭环控制的准确性。
3. 结构紧凑，流阻极小：
采用直通式流道设计，球体孔径与管道内径一致（全通径），介质流经阀门时几乎无阻力，压降极小，有效降低泵送能耗。阀座与法兰端面距离短，减少了介质滞留空间，防止杂质堆积。
4. 优异密封性能：
氟塑料（PTFE）密封面具有自润滑性、耐化学腐蚀性和低摩擦系数。在PN1.6压力下，可实现双向零泄漏密封，尤其适合含有微小颗粒或纤维的介质。
5. 安全可靠，维护简便：
* 防静电设计：阀杆与球体之间设有防静电弹簧，防止静电积聚引发火花。
* 双重限位：电气限位与机械限位相结合，防止过扭损坏阀门。
* 手动优先：在断电或故障情况下，可通过手轮进行手动开关操作，保障生产安全。
5. 安装与使用注意事项
1. 安装前检查：
* 核对阀门型号、规格、压力等级是否符合管路要求。
* 清除管道内部焊渣、铁锈等杂物，避免损伤密封面。
* 检查阀门处于全开状态，以便安装对中。
2. 安装方向：
* Q941F球阀可安装在水平或垂直管道上，但建议执行机构朝上安装，以避免雨水积聚进入电机腔体。
* 法兰连接时，螺栓应对角均匀紧固，确保垫片受力均匀，防止泄漏。
3. 电气接线：
* 严格按照接线图连接电源线、控制信号线和反馈信号线。
* 确保接地良好，信号线建议使用屏蔽电缆，以减少电磁干扰。
* 通电前确认电源电压与铭牌一致，严禁接错相序。
4. 调试步骤：
* 接通电源，观察执行器指示灯是否正常。
* 输入4mA信号，阀门应全关；输入20mA信号，阀门应全开。
* 检查反馈信号是否与实际控制位置一致，如有偏差，需通过执行器面板进行零点/量程校准。
* 测试手动切换功能，确保手轮操作灵活可靠。
5. 维护保养：
* 定期检查阀门外漏情况，特别是阀杆填料处。
* 长期未使用的阀门，建议定期活动几次，防止密封面粘连。
* 保持执行机构外壳清洁，通风孔畅通。
6. 应用领域
* 石油化工：原油输送、成品油调配、化工原料加注。
* 电力行业：冷却水系统、锅炉给水调节、烟气脱硫。
* 水处理：自来水厂加药系统、污水处理厂污泥排放控制。
* 制药食品：洁净流体输送、配料比例控制（需选用卫生级或不锈钢材质时另行定制）。
---
备注：本产品为标准工业阀门，具体选型请结合实际工况介质、温度、压力波动范围及控制精度要求进行确认。如需防爆、耐高温硬密封等特殊要求，请另行说明。
