1. 产品概述

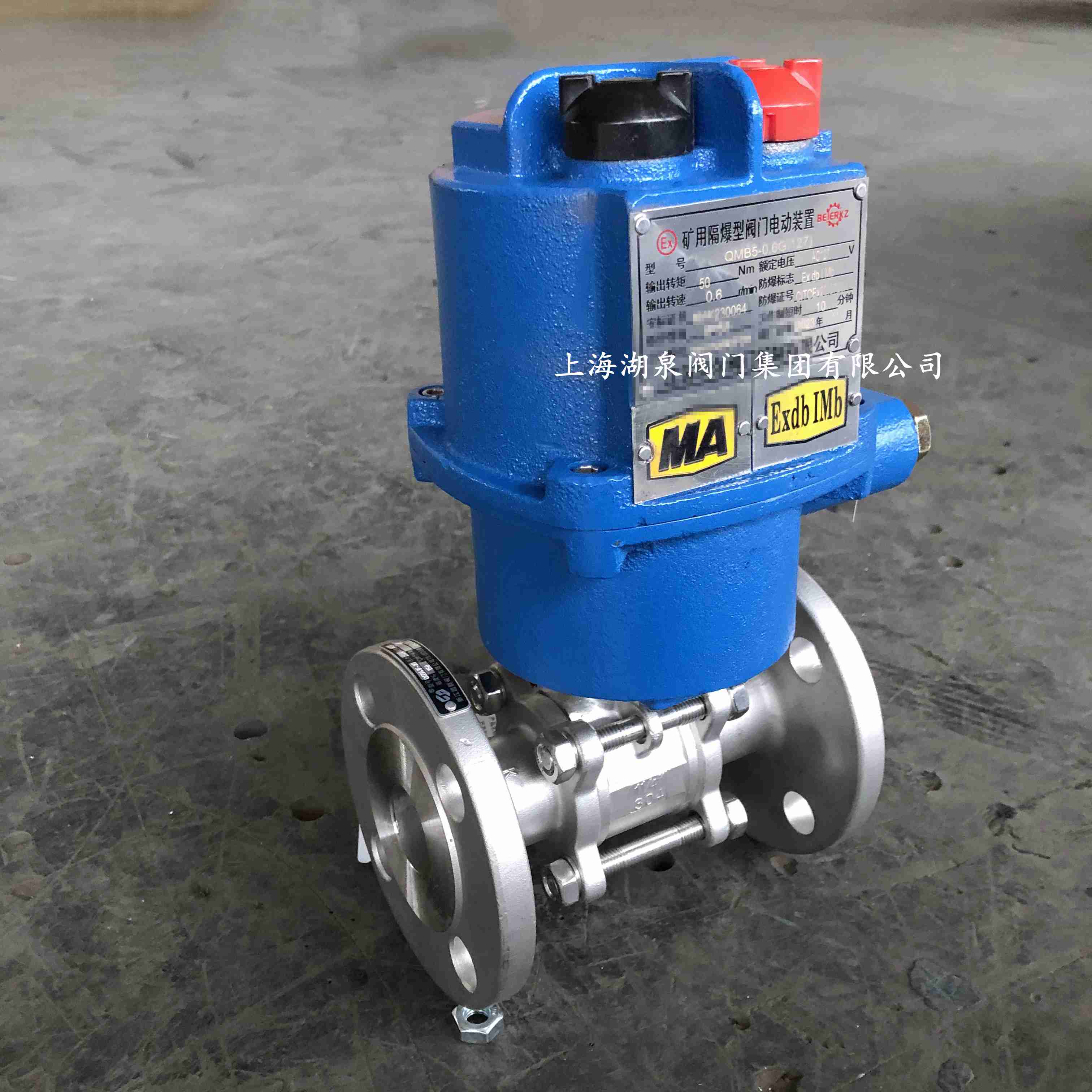

QMB9/5-0.7G 矿用隔爆型电动
球阀是一款专为煤矿井下及其他含有瓦斯、煤尘等爆炸性混合气体环境设计的自动化流体控制设备。该产品由矿用隔爆型电动执行装置与
球阀本体组成，采用机电一体化结构，具备防爆、防腐、耐磨损等特性。其核心优势在于实现了
阀门的远程自动控制、就地操作及与DCS系统的无缝衔接，广泛应用于煤矿消防洒水、降尘喷雾、井下水泵房射流泵及真空泵配套等场景。
2. 主要技术参数
| 参数项目 | 技术指标 |
| :--- | :--- |
| 产品型号 | QMB9/5-0.7G |
| 防爆标志 | ExdⅠMb (矿用隔爆型) |
| 公称通径 (DN) | 50mm ~ 200mm (常见规格包括DN50, DN80等) |
| 公称压力 (PN) | 1.6 MPa (部分工况可达更高，具体视阀体材质而定) |
| 工作介质 | 水、油品、蒸气、酸、碱、氨、尿素、含硫天然气等 |
| 工作温度 | -29℃ ～ +150℃ (PTFE密封); 最高可达+300℃ (PPL密封) |
| 电源电压 | AC 127V / 380V / 660V (50Hz); 控制电压 DC 24V 或 AC 220V |
| 防护等级 | IP55 (特殊订货可达 IP67) |
| 工作制 | 短时工作制 (通常≤10分钟) |
| 连接方式 | 法兰连接 (标准法兰如F07等) |
| 阀体材质 | 304不锈钢 / CF8 / ZG1Cr18Ni9Ti 等 |
| 密封材料 | PTFE (聚四氟乙烯) / PTFE+Glass (加玻纤增强) |
| 泄漏等级 | 零泄露 (软密封) |
3. 产品特点与优势
3.1 高安全性与防爆性能
* 严格符合国标：产品设计制造严格执行 GB3836.1-2010《爆炸性环境第1部分:设备通用要求》、GB3836.2-2010《爆炸性环境第2部分:由隔爆外壳“d”保护的设备》及 GB3836.3-2010 等相关国家标准。
* 隔爆结构：电动执行器外壳采用高强度隔爆设计，能有效阻止内部爆炸火焰向外部传播，确保在瓦斯和煤尘环境中使用的绝对安全。
* 无火花驱动：部分高端型号采用固态继电器驱动或直流电机驱动，进一步降低电火花风险。
3.2 优异的结构与性能
* 流体阻力小：球阀通道平整光滑，阻力系数与同长度管段相等，不易积存介质，适合输送粘稠或含颗粒介质。
* 密封可靠：采用浮动球或固定球结构，配合PTFE或增强PTFE阀座，实现双向密封，达到零泄露标准。在全开或全闭状态下，球体与密封面隔离，避免介质侵蚀密封面。
* 操作简便：只需旋转90°即可实现从全开到全关的快速切换，启闭时间短（通常6-30秒），便于远距离集中控制。
* 维护方便：结构简单，体积小，重量轻。密封圈通常为活动式，拆卸更换便捷，无需专用工具。
3.3 智能化与控制功能
* 多种控制模式：支持就地手动/电动切换、远程控制、DCS系统接入。
* 信号反馈：提供开到位、关到位、故障指示等无源接点输出，以及4-20mA模拟量信号或RS-485总线通信接口，便于实时监控阀门状态。
* 保护功能齐全：内置过载保护、过力矩保护、缺相保护、短路保护及自动纠正功能，确保电机和执行机构在异常工况下的安全。
4. 工作环境要求
* 海拔高度：不超过 1200m - 2000m。
* 环境温度：-20℃ ～ +40℃ (特殊定制可达 -40℃ ～ +80℃)。
* 相对湿度：≤95% (+25℃时)。
* 大气压力：80 ～ 110 kPa。
* 适用场所：含有甲烷、煤尘等爆炸性混合物的煤矿井下（非采掘工作面或特定允许区域），无强烈震动和颠簸，无滴水侵入的场所。
5. 安装与维护注意事项
1. 安装前检查：确认防爆合格证、煤安标志（MA）齐全有效；检查隔爆面无裂纹、锈蚀，紧固件牢固。
2. 安装方向：建议电机处于水平状态，电气箱盖水平或垂直向上，以利于润滑和维护。阀门安装时应注意介质流向（虽双向密封，但建议按标识安装）。
3. 严禁带电开盖：在爆炸性环境下，绝对禁止带电打开电气箱盖进行调试或维修。必须先切断电源，并确保周围气体浓度安全后方可操作。
4. 防潮防锈：隔爆面应涂抹防锈油（如204-1），电缆引入装置必须紧固密封，防止雨水或潮气进入导致电器失效。
5. 定期保养：若阀门不经常使用，建议每月至少进行一次通电运行测试（时间不超过10分钟），以防机械部件卡死。
6. 接线规范：严格按照电气原理图接线，确保接地良好，控制信号线与电源线分开布置，避免干扰。
6. 应用领域
* 煤矿井下：消防洒水系统、喷雾降尘系统、排水泵房控制、瓦斯抽放管路控制。
* 化工行业：易燃易爆介质的管道输送与控制。
* 其他工业：石油、天然气、冶金等行业中需要防爆认证的流体控制环节。
