一、 产品概述

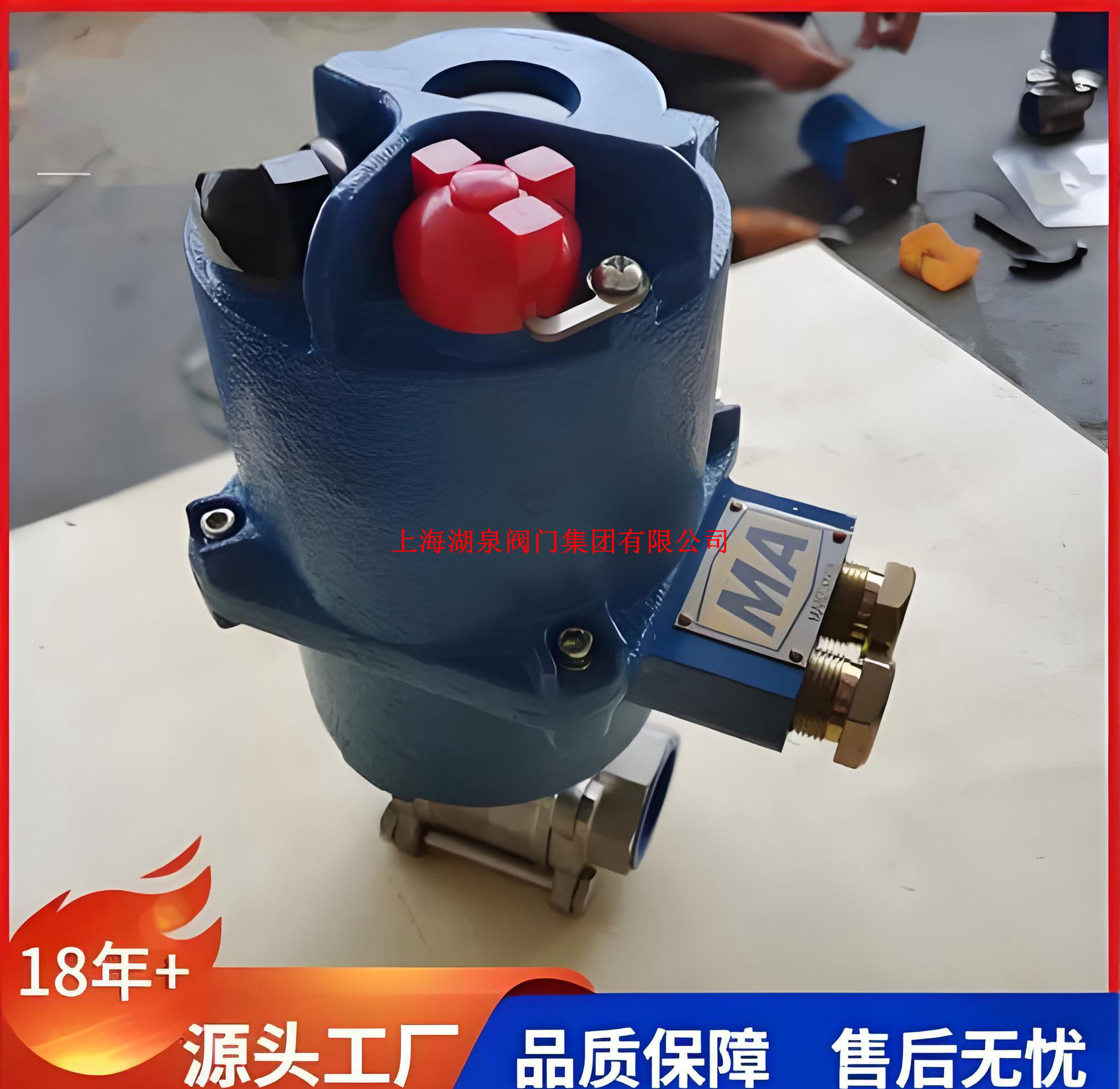

QMB3.5矿用隔爆型小型
阀门电动装置（以下简称“QMB3.5”）是专为煤矿井下恶劣环境设计的高可靠性驱动设备。该装置针对煤矿消防、降尘系统、井下中央水泵房射流泵及真空泵等场景中的小口径高压
阀门控制需求而研发，主要用于
球阀、蝶阀、旋塞阀等做90°部分回转运动的阀门自动化控制。作为实现阀门远控、集控和自控的关键执行单元，QMB3.5具备体积小、重量轻、起动转矩大、控制精度高及安装维护简便等显著特点，能够有效解决传统电磁阀在矿用水泵阀门控制中易泄漏、信号反馈不准等问题，满足煤矿自动化精确控制的严格要求。
二、 核心性能参数
QMB3.5型号中的数字代表其额定输出转矩为35 N·m（牛·米），具体技术参数如下：
| 参数项目 | 技术指标 |
| :--- | :--- |
| 型号规格 | QMB3.5-1.25G |
| 公称转矩 | 35 N·m |
| 输出转速 | 1.25 r/min |
| 开关行程时间 | 约 12 秒 |
| 电机功率 | 10 W |
| 电机电流 | 0.6 A |
| 参考重量 | 8 kg |
| 手动速比 | 46:1 |
| 适用阀杆直径 | □11×11 mm |
| 工作制式 | 短时工作制（S2-10分钟） |
三、 防爆与安全标准
该产品严格遵循国家及行业防爆标准，确保在易燃易爆环境下的绝对安全：
1. 防爆标志：Ex d I Mb（矿用隔爆型）。
2. 执行标准：
* GB/T 3836.1-2010/2021《爆炸性环境 第1部分：设备 通用要求》
* GB/T 3836.2-2010/2021《爆炸性环境 第2部分：由隔爆型“d”保护的设备》
* Q/3204CN003-2011《QMB矿用隔爆型小型阀门电动装置技术条件》
3. 适用环境：
* 含有甲烷、煤尘等爆炸性混合气体的煤矿井下环境。
* 注意：严禁用于煤矿井下采掘工作面。
* 环境温度：-20℃ ～ +40℃。
* 相对湿度：≤95%（+25℃时）。
* 大气压力：80～110 kPa。
* 防护等级：IP55。
四、 电气与控制特性
* 电源电压：支持单相 AC 127V 或 AC 220V，频率 50Hz；部分定制型号可支持三相 AC 380V/660V。
* 控制电压：DC 24V（用于控制回路）。
* 系统集成：可直接与DCS（分布式控制系统）或PLC系统衔接，实现远程自动化控制。
* 信号反馈：提供开到位、关到位、开力矩、关力矩等无源接点输出，以及远方阀位信号反馈，确保控制中心能实时掌握阀门状态。
* 操作方式：支持就地手动操作与电动操作切换，无需机械离合切换机构，手轮旋向与输出轴一致（顺时针关，逆时针开）。
五、 安装与维护注意事项
为确保设备长期稳定运行及防爆安全性，请严格遵守以下规范：
1. 安装前检查：确认产品具有有效的安全标志（MA）和防爆合格证，隔爆外壳无裂纹，紧固件齐全可靠。
2. 安装姿态：推荐电机处于水平状态，电气箱盖水平或垂直向上，以利于润滑和维护。安装螺栓不得低于8.8级。
3. 防爆安全：
* 严禁带电开盖！ 打开电气箱盖前必须切断电源。
* 不得在爆炸性环境下拆卸电气箱盖进行调试。
* 保护隔爆面，严禁磕碰、划伤，装配时需涂抹防锈油（如204-1）。
* 确保电缆进出口密封良好，防止潮气雨水进入导致元件失效。
4. 运行维护：
* 由于采用短时工作制电机，连续通电工作时间不得超过铭牌标定时间（通常≤10分钟）。
* 对于不经常使用的阀门，建议每月至少进行一次试运行，每次不超过10分钟，以防部件锈蚀卡死。
* 阴雨天严禁在户外打开电气箱盖。
六、 常见故障排除
| 故障现象 | 可能原因 | 排除方法 |
| :--- | :--- | :--- |
| 电机不起动 | 电源线脱落、控制线路故障、电机绕组开路 | 检查电源接线、排查控制线路、更换电机 |
| 电机过热 | 连续工作时间过长、电机故障、电容损坏 | 停机冷却、更换电机或电容 |
| 运行中停转 | 指令信号丢失、行程/力矩保护动作、阀门卡阻 | 检查信号线、调整行程/力矩、检查阀门本体 |
| 到位后不停 | 行程或力矩开关故障、控制器损坏 | 调整或更换行程/力矩开关、更换控制器 |
| 无阀位信号 | 控制器故障 | 更换控制器 |
