一、产品概述

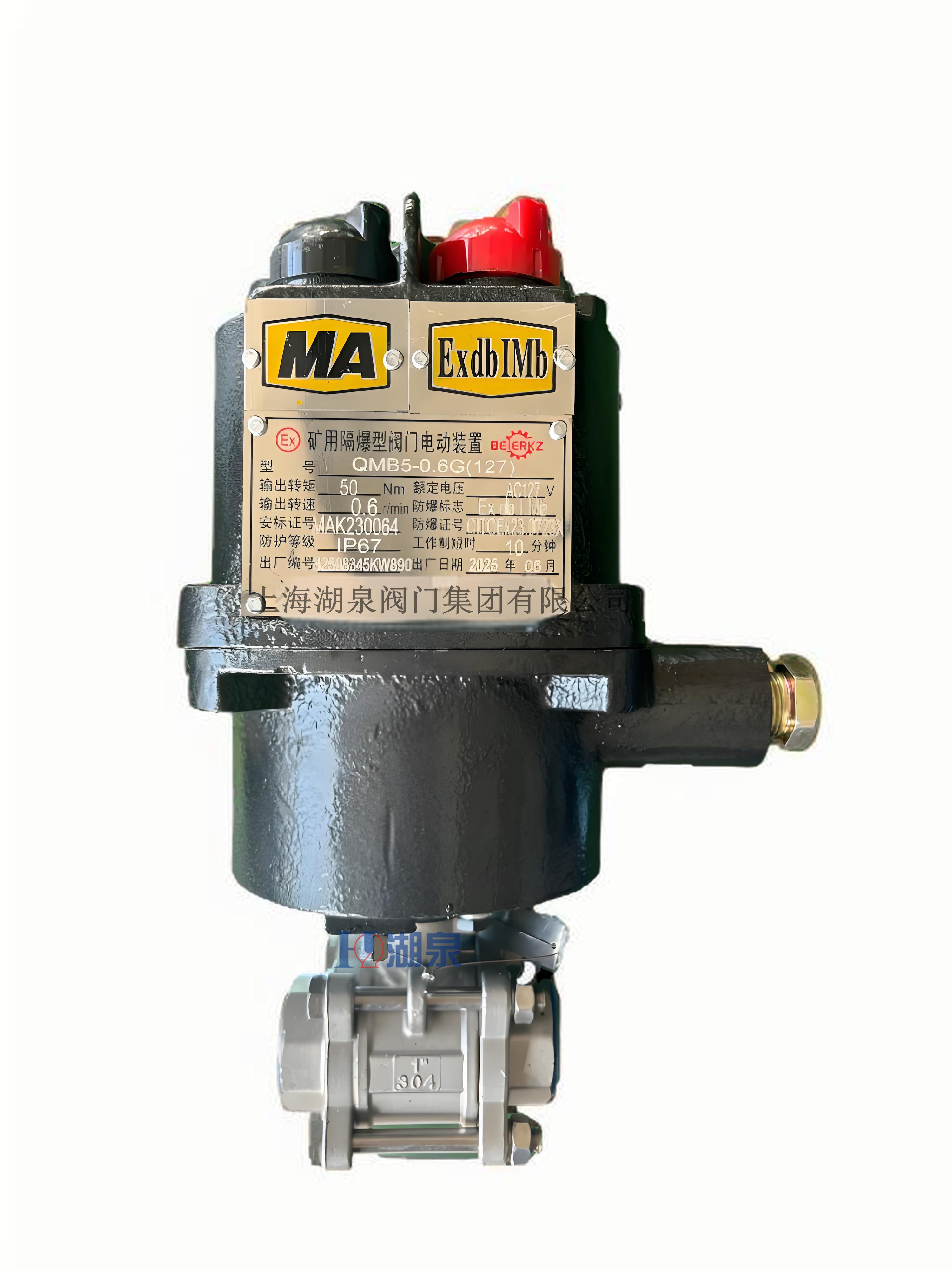

MKGQ911F-16P-DN25 是一款专为煤矿井下恶劣环境设计的高性能自动化控制
阀门。该型号属于矿用隔爆型电动
球阀系列，采用三片式内螺纹连接结构（DN25口径），公称压力为1.6MPa（16P）。产品集成了高可靠性的防爆电动执行机构与精密加工的阀体，具备体积小、重量轻、密封性能好、响应速度快等特点，完全符合煤矿安全生产标准，是煤矿井下流体自动化控制系统中的关键执行元件。
二、核心参数规格
* 产品型号：MKGQ911F-16P-DN25
* 阀门类型：矿用隔爆型电动球阀（三片式/内螺纹）
* 公称通径：DN25 (1英寸)
* 公称压力：PN1.6 MPa (16 bar)
* 连接形式：内螺纹连接 (Threaded)
* 阀体材质：不锈钢 (304/316等，依据“P”标识通常指不锈钢材质)
* 密封材质：增强聚四氟乙烯 (PTFE)，适用温度范围通常为 -29℃～180℃
* 防爆等级：Ex d I Mb (矿用隔爆型，适用于甲烷混合气体环境)
* 驱动电源：AC 127V / 380V / 660V (具体电压可根据矿井供电系统定制，常见为127V或380V)
* 防护等级：IP65/IP67 (防尘防水，适应井下潮湿环境)
三、主要技术特点
1. 本质安全与隔爆设计
* 隔爆外壳：电动执行器采用高强度铸铝或不锈钢隔爆外壳，能够承受内部爆炸性混合物爆炸产生的压力，并阻止火焰向外部传播，确保在瓦斯、煤尘环境中使用的绝对安全。
* 无火花驱动：部分高端型号采用固态继电器驱动技术，从源头上消除电火花产生可能，进一步提升安全性。
* 煤安认证：产品持有有效的煤矿安全标志证书（MA认证），符合国家矿山安全监察局的相关法规要求。
2. 高精度智能控制
* 一体化智能执行器：内置智能控制模块，支持开关量控制及模拟量调节（如4-20mA信号）。
* 通讯功能：可选配RS485通讯接口，支持Modbus RTU等协议，轻松接入煤矿综合自动化系统（DCS/PLC），实现远程监控、状态反馈及故障诊断。
* 精准定位：具备高精度的行程控制和扭矩保护功能，防止因管道压力波动导致的阀门误动作或损坏。
3. 优越的流体性能
* 双向密封：浮动球或固定球结构设计，实现双向零泄漏密封，不受介质流向限制。
* 低流阻：全通径或缩径设计（视具体厂家而定，DN25通常为全通径或接近全通径），流体阻力小，流通能力大。
* 耐腐蚀耐磨损：阀体及球体采用优质不锈钢材料，表面经过特殊处理，耐酸碱腐蚀，适应井下含有杂质、泥沙的水质环境。
4. 紧凑结构与易维护性
* 三片式结构：阀体由三部分组成，通过螺栓连接。这种结构使得阀门在安装、维修和更换密封件时无需拆卸整个管道，极大降低了维护难度和时间成本。
* 小巧轻便：相比法兰连接的同类阀门，内螺纹连接方式使整体结构更加紧凑，特别适合空间狭窄的井下管路安装。
四、典型应用场景
MKGQ911F-16P-DN25 广泛应用于煤矿井下的各类自动化流体控制系统中：
1. 喷雾降尘系统：配合自动喷雾装置，用于皮带机转载点、采掘工作面、煤仓放煤口等区域的粉尘抑制。
2. 排水系统：作为井下泵房、水仓的自动控制阀门，实现水泵的全自动化启停和水位联动控制。
3. 消防洒水系统：作为紧急切断阀或区域控制阀，保障井下消防安全。
4. 瓦斯抽放系统：用于瓦斯管道的流量调节与安全切断（需确认具体防爆等级是否满足瓦斯专用要求）。
5. 其他工业领域：也可应用于石油、化工、电力、冶金等行业的防爆场合。
五、选型与安装建议
* 电压匹配：订货前务必确认现场供电电压（AC127V/380V/660V），以免烧毁电机。
* 介质兼容性：虽然不锈钢阀体耐腐蚀性强，但若输送强腐蚀性化学介质，需确认密封材料（PTFE/FKM等）的耐受性。
* 安装方向：建议水平安装，若垂直安装需考虑重力对执行器的影响，并确保执行器接线盒朝上以防积水。
* 管道清洁：安装前应彻底清洗管道，防止焊渣、铁屑等硬质颗粒损伤球体密封面。
* 定期维护：虽为免维护设计，但建议定期检查电缆接头密封性及手动操作机构的灵活性，确保应急状态下可手动操作。
