一、 产品概述

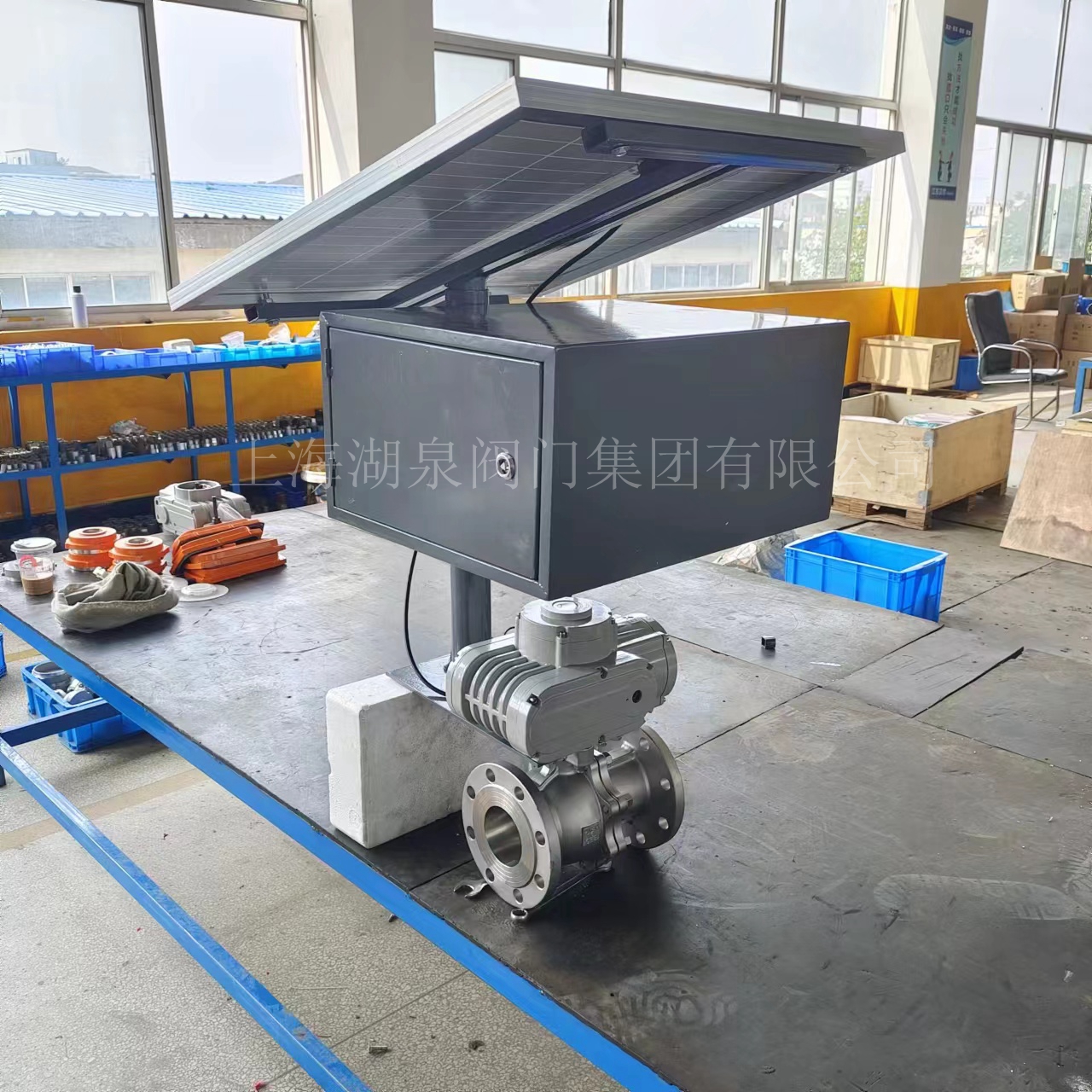

Q941F-16P DN80 是一款集成了4G物联网技术的精小型电动不锈钢法兰式
球阀。该
阀门专为现代工业自动化与智慧流体管理设计，不仅具备传统电动
球阀优异的切断与调节性能，更通过内置4G通信模块，实现了基于手机APP和微信小程序的远程无线控制。
型号解析：
* Q：球阀（Ball Valve）
* 9：电动驱动（Electric Actuator）
* 4：法兰连接（Flange Connection）
* 1：浮动球结构（Floating Ball）
* F：阀座密封材料为聚四氟乙烯（PTFE）
* 16：公称压力 PN1.6 MPa (16公斤)
* P：阀体材质为304/CF8不锈钢
* DN80：公称通径 80mm
该产品广泛应用于石油、化工、电力、水处理、制药及智慧农业灌溉等领域，特别适用于需要无人值守、远程监控及紧急切断的复杂工况。
二、 核心功能：4G远程智能控制系统
本产品的最大亮点在于其“感知-传输-应用”三层智能架构，彻底打破了传统有线控制的距离限制。
1. 系统架构
* 感知执行层：现场配备高精度电动执行机构与4G全网通通信模块（支持移动/联通/电信）。集成位置反馈传感器、电流监测及故障诊断单元。
* 网络传输层：利用运营商4G基站构建广域数据通道，采用MQTT/HTTP轻量级物联网协议，确保指令低延迟、高可靠传输。
* 应用控制层：提供双终端交互界面——专业手机APP与轻量化微信小程序，共用云端数据库，实现数据实时同步。
2. 远程控制流程
1. 指令发起：用户通过APP或小程序点击“开启”、“关闭”或设定特定开度百分比。
2. 云端转发：移动端加密指令发送至物联网云平台，平台验证权限后路由至目标设备SIM卡地址。
3. 本地执行：现场4G模块接收信号，主控CPU解析并驱动电机动作。
4. 实时反馈：阀门开度、状态、故障报警等信息实时回传至手机端，实现“所见即所得”。
3. 智能特性
* 全天候无死角控制：只要有4G信号覆盖（包括偏远山区、农田、地下管网），即可实现精准操控。
* 精细化状态监测：实时显示阀门开合程度、管道压力、流量及温度等参数。
* 异常报警联动：发生过载、非法开箱、泄漏或断电时，系统自动推送报警通知，并可设置逻辑联动（如气体超标自动关阀）。
* 多用户权限管理：支持管理员、操作员、观察者等多角色分级权限，满足团队协作需求。
* 定时与自动化策略：支持设定定时开关任务，结合传感器数据实现自动化闭环控制。
三、 主要技术参数
1. 阀门本体参数
| 参数项目 | 技术指标 |
| :--- | :--- |
| 公称通径 | DN80 (3英寸) |
| 公称压力 | PN1.6 MPa (16 bar) |
| 壳体试验压力 | 2.4 MPa |
| 密封试验压力 | 1.76 MPa |
| 低压气密试验 | 0.5 ~ 0.7 MPa |
| 阀体材质 | 304不锈钢 (CF8) / 可选316L |
| 球体材质 | 304不锈钢 / 氮化处理2Cr13 |
| 阀杆材质 | 304不锈钢 |
| 密封材料 | PTFE (聚四氟乙烯)，耐温≤150℃ |
| 适用介质 | 水、油、气、硝酸类、醋酸类及腐蚀性液体 |
| 工作温度 | -20℃ ~ +150℃ (取决于密封材料) |
| 连接方式 | 法兰标准 GB/T9113, HG20592 |
| 流动特性 | 直通式，流阻系数极小 |
2. 电动执行机构参数
| 参数项目 | 技术指标 |
| :--- | :--- |
| 电源电压 | AC220V ±10% (可选AC380V, DC24V) |
| 输出力矩 | 适配DN80口径，通常范围 15Nm - 200Nm (具体视品牌而定) |
| 动作时间 | 15秒 / 30秒 / 60秒 (可选) |
| 控制方式 | 开关型 / 调节型 (4-20mA模拟量) |
| 防护等级 | IP65 / IP67 / IP68 (防水防尘) |
| 防爆等级 | ExdⅡ BT4 / ExdⅡ CT6 (可选) |
| 环境温度 | -30℃ ~ +70℃ |
| 手动操作 | 附带手轮/手柄，具备机械离合机构 |
| 保护装置 | 过热保护、过载保护、电气/机械双重限位 |
3. 4G通信模块参数
* 网络制式：4G LTE FDD/TDD, 兼容3G/2G回落
* 通信协议：MQTT, HTTP, TCP/IP
* SIM卡类型：标准Nano SIM
* 天线接口：SMA/K型外置天线，增强信号穿透力
* 功耗：待机低功耗模式，支持太阳能+蓄电池供电方案
四、 产品特点与优势
1. 结构紧凑，安装便捷：精小型设计，体积小、重量轻，特别适合狭窄空间安装。直连式结构无需额外伺服放大器，接线简单。
2. 密封可靠，寿命长久：
* 采用PTFE软密封，摩擦系数低，自润滑性好。
* 阀封能力随介质压力增加而增大，实现零泄漏。
* 下装式阀杆设计，防止阀杆喷出，火灾情况下可形成金属对金属密封，保障安全。
3. 流体阻力小：全通径或缩径设计均保持极低流阻，节能效果显著。
4. 智能化运维：
* 远程诊断：无需亲临现场即可获取阀门健康状态。
* 历史数据追溯：APP记录所有操作日志与工况数据，便于分析与审计。
* 固件升级：支持OTA远程升级，持续优化控制算法。
5. 适应性强：耐腐蚀不锈钢材质配合高性能密封，适用于高温、高压、强腐蚀及含纤维杂质介质。
五、 应用领域
* 智慧水务：城市供水管网远程调度、污水处理厂泵站控制。
* 石油化工：危险区域介质切断、储罐进出口控制。
* 农业灌溉：大面积农田分区灌溉、水肥一体化精准控制。
* 能源电力：光伏电站冷却系统、暖通空调冷热源切换。
* 食品饮料：卫生级流体输送管道的自动化控制。
六、 订货须知
为确保选型准确，请提供以下信息：
1. 产品名称与型号：Q941F-16P DN80 4G远程电动球阀
2. 阀体材质：标准304不锈钢，如需316L请注明。
3. 电源电压：AC220V 或 AC380V。
4. 控制信号：开关型（无源触点）或 调节型（4-20mA）。
5. 使用介质及温度：明确介质种类、最高/最低工作温度。
6. 连接法兰标准：国标GB、美标ANSI或德标DIN。
7. 特殊要求：是否需防爆认证、特定IP防护等级、太阳能供电套件等。
七、 售后服务与质保
* 质保期：整机质保一年，终身维护。
* 技术支持：提供远程技术指导、APP配置协助及故障排查服务。
* 备件供应：长期提供执行器模块、通信模块及阀门密封件等备件。
---
*注：本产品符合GB/T12237、GB/T9113等国家相关标准，并通过ISO9001质量体系认证。具体外形尺寸及重量请以出厂铭牌为准。*
