一、 产品概述

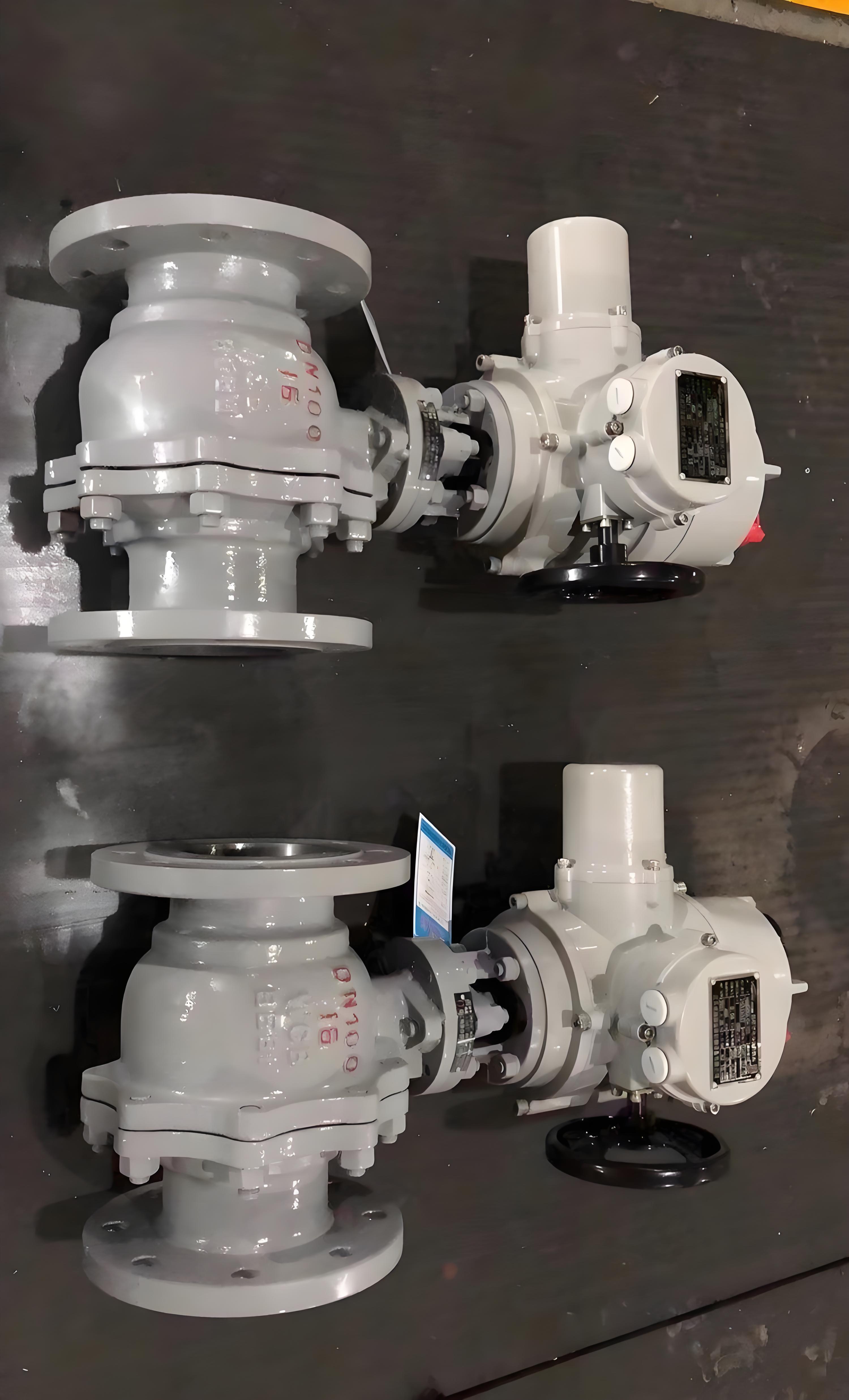

Q941F-16P DN150 智能一体化电动调节
球阀是一款集机械执行与智能控制于一体的高性能工业
阀门。该型号专为管道系统中介质的精确流量调节及两位切断设计，特别适用于需要远程自动化控制的复杂工况。
* 型号解析：
* Q：球阀
* 9：电动驱动
* 4：法兰连接
* 1：直通式结构
* F：密封面材料为聚四氟乙烯（PTFE）
* 16：公称压力 PN1.6 MPa (16公斤)
* P：阀体材质为不锈钢（通常指304或316系列）
* DN150：公称通径 150mm
该产品采用直连式电动执行机构，内置高性能伺服系统，支持标准的 Modbus RTU 通讯协议，可直接接入 PLC、DCS 或上位机系统进行数据交互与控制，无需额外配置伺服放大器，实现了接线简化、结构紧凑及高可靠性的统一。
二、 核心功能与技术特点
1. 智能 Modbus 通讯控制
* 协议支持：内置标准 Modbus RTU 协议，支持 RS485 接口通讯。
* 双向交互：不仅接收上位机的开关或调节指令，还能实时反馈阀门状态（开度百分比、故障代码、当前扭矩等）。
* 精准调节：支持 4-20mA 模拟量信号与数字通讯双重控制模式，具备比例积分微分（PID）调节功能，控制精度高达 ±1%，死区 ≤1%。
2. 一体化智能执行机构
* 内置伺服：采用二级精密蜗轮蜗杆传动，具备自锁功能，防止介质冲击导致阀门漂移。
* 多重保护：集成过热保护、过载保护及电气/机械双重限位保护，确保在异常工况下自动停机，延长使用寿命。
* 手动优先：配备手动操作手柄，在断电或调试状态下可切换至手动模式，具备通电自动复位功能。
3. 优异的流体控制性能
* 低流阻：直通式全通径设计，流通阻力系数极小，等同于同长度管段，有效降低泵送能耗。
* 密封可靠：采用 PTFE 软密封结构，泄漏量为零，符合 ANSI B16.104 5级标准。随着介质压力增加，密封比压增大，密封性能更优。
* 防静电设计：球体、阀杆与阀体之间设置静电导出弹簧，防止静电积聚引发火花，适用于易燃易爆介质。
三、 主要技术参数
| 参数项目 | 技术指标 |
| :--- | :--- |
| 公称通径 (DN) | 150 mm |
| 公称压力 (PN) | 1.6 MPa (Class 150) |
| 阀体材质 | CF8 (304) / CF8M (316) 不锈钢 |
| 密封材质 | PTFE (聚四氟乙烯) |
| 适用温度 | -40℃ ~ +180℃ (PTFE密封) |
| 适用介质 | 水、蒸汽、油品、硝酸类、醋酸类等腐蚀性介质 |
| 电源电压 | AC 220V / 380V / DC 24V (可选) |
| 控制信号 | 4-20mA / 1-5VDC / Modbus RTU (RS485) |
| 动作时间 | 约 30-60 秒 (全行程，视具体执行器型号而定) |
| 防护等级 | IP67 (防尘防水，适合户外安装) |
| 防爆等级 | Ex d IIB T4 (可选配防爆型) |
| 基本误差 | ±1% |
| 回差 | ≤1% |
四、 应用领域
Q941F-16P DN150 智能电动球阀广泛应用于对自动化程度和密封性要求较高的行业：
1. 石油化工：用于原油、成品油、化工原料的管道输送与流量调节。
2. 水处理与环保：污水处理厂、自来水厂的加药系统、清水排放控制。
3. 制药与食品：符合卫生级要求的流体控制，耐腐蚀且无污染。
4. 电力与能源：锅炉给水、蒸汽冷凝水回收系统。
5. 楼宇自动化：中央空调水系统、消防喷淋系统的远程调控。
五、 安装与维护建议
1. 安装前检查：确认阀门标志、规格与设计图纸一致；清洁管道内部，防止焊渣、杂质损伤密封面。
2. 安装方向：阀门可水平或垂直安装，但建议执行机构朝上以避免雨水积聚。法兰连接需遵循 GB/T9113 或 ANSI B16.5 标准，均匀紧固螺栓。
3. 接线规范：严格按照说明书接线，注意电源相序。Modbus 通讯线建议使用屏蔽双绞线，并做好接地处理以抗干扰。
4. 定期维护：定期检查填料函是否有泄漏，清理执行器外壳灰尘，测试手动/自动切换功能是否正常。
六、 选型注意事项
* 压力匹配：确认管道最大工作压力不超过 PN1.6 MPa，若压力波动大，建议选用更高压力等级。
* 介质兼容性：虽然不锈钢耐腐性强，但对于强氧化性酸或高温介质，需确认 PTFE 密封圈的耐受极限（≤180℃）。
* 通讯距离：Modbus 通讯总线长度建议不超过 1200 米，长距离传输需加装中继器。
* 防爆需求：若安装环境存在爆炸性气体混合物，务必选择带有 Exd IIB T4 防爆认证的型号。
