产品概述

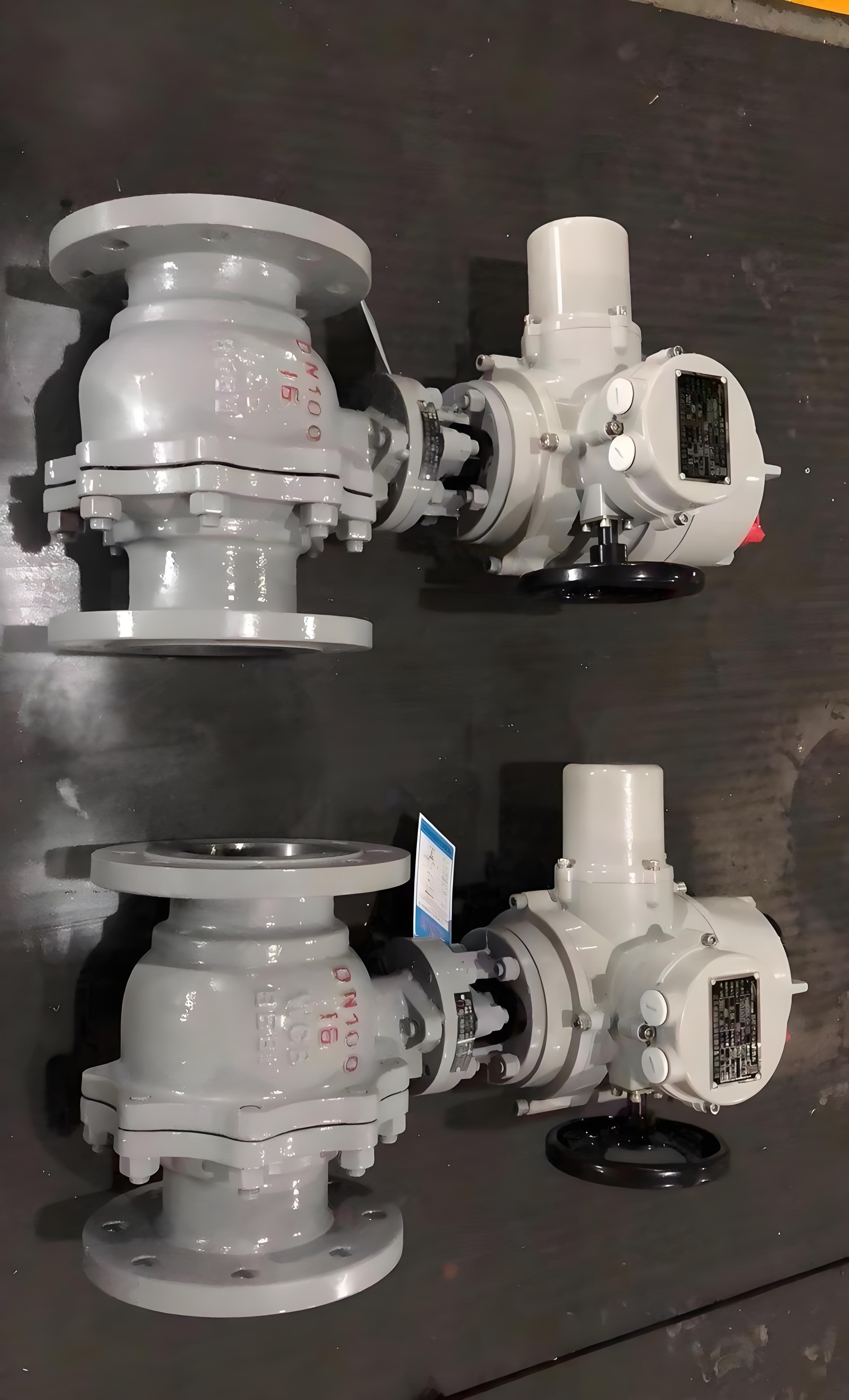

Q941F-16P 是一款高性能的智能型电动法兰
球阀，专为工业自动化控制系统中的流体切断与精确流量调节而设计。该
阀门由不锈钢阀体（CF8/304材质）与内置伺服系统的智能电动执行机构直连组成，具备结构紧凑、响应迅速、密封可靠及操作简便等显著优势。其核心特点在于支持标准的 4-20mA 模拟信号输入，可实现从全开到全关的无级比例调节或两位开关控制，广泛应用于石油、化工、制药、水处理及冶金等行业对腐蚀性介质（如硝酸类）的控制场景。
型号含义解析
根据国家标准阀门型号编制方法，Q941F-16P 各字符具体含义如下：
* Q：代表阀门类型为球阀。
* 9：代表驱动方式为电动。
* 4：代表连接形式为法兰连接。
* 1：代表结构形式为直通浮动式。
* F：代表阀座密封面材料为聚四氟乙烯（PTFE），具有优异的耐腐蚀性和低摩擦系数。
* 16：代表公称压力为 1.6 MPa（即 PN16）。
* P：代表阀体材质为 铬镍系不锈钢（通常为 CF8/304），适用于弱腐蚀性介质及硝酸类强氧化性介质。
核心技术参数
1. 电气与控制特性
* 控制信号：标准 4-20mA DC 电流信号。
* 调节模式：接收 4-20mA 信号后，执行器内部伺服系统自动计算并驱动球体旋转至对应角度（0°-90°），实现流量的线性比例调节。
* 开关模式：可通过设定阈值或配合开关量信号，实现阀门的全开（90°）或全关（0°）动作。
* 电源电压：支持 AC 220V / 380V / 110V / 24V 或 DC 24V 等多种规格（订货时需确认）。
* 反馈信号：部分智能型执行器可提供 4-20mA 位置反馈信号，便于上位机实时监控阀门开度。
* 防护等级：IP65 / IP67，具备防尘防水能力，适应恶劣工业环境。
* 防爆等级：可选 Ex d IIB T4 防爆认证，适用于易燃易爆气体环境。
2. 机械与性能参数
* 公称通径：DN15 - DN300 mm。
* 工作压力：≤ 1.6 MPa。
* 适用温度：-29℃ 至 +180℃（取决于 PTFE 密封材料的耐温极限；若选用增强 PTFE 或 PPL，耐温可提升至 250℃-300℃）。
* 动作时间：典型值为 15s、30s、60s（视口径和执行器型号而定），支持慢开/快关等定制需求。
* 输出力矩：50 N·m - 2000 N·m，确保在高压差下仍能稳定启闭。
* 泄漏量：软密封（PTFE）可达零泄漏，符合 ANSI B16.104 Class VI 标准。
3. 材质与适用介质
* 阀体/球体/阀杆：304 (CF8) 不锈钢，具有良好的耐腐蚀性和机械强度。
* 密封材料：PTFE（聚四氟乙烯），化学稳定性极佳，耐大多数酸碱腐蚀。
* 适用介质：水、蒸汽、油品、气体以及硝酸类等腐蚀性介质。由于采用浮动球结构，介质压力有助于增强密封效果。
工作原理与控制逻辑
智能一体化执行机制

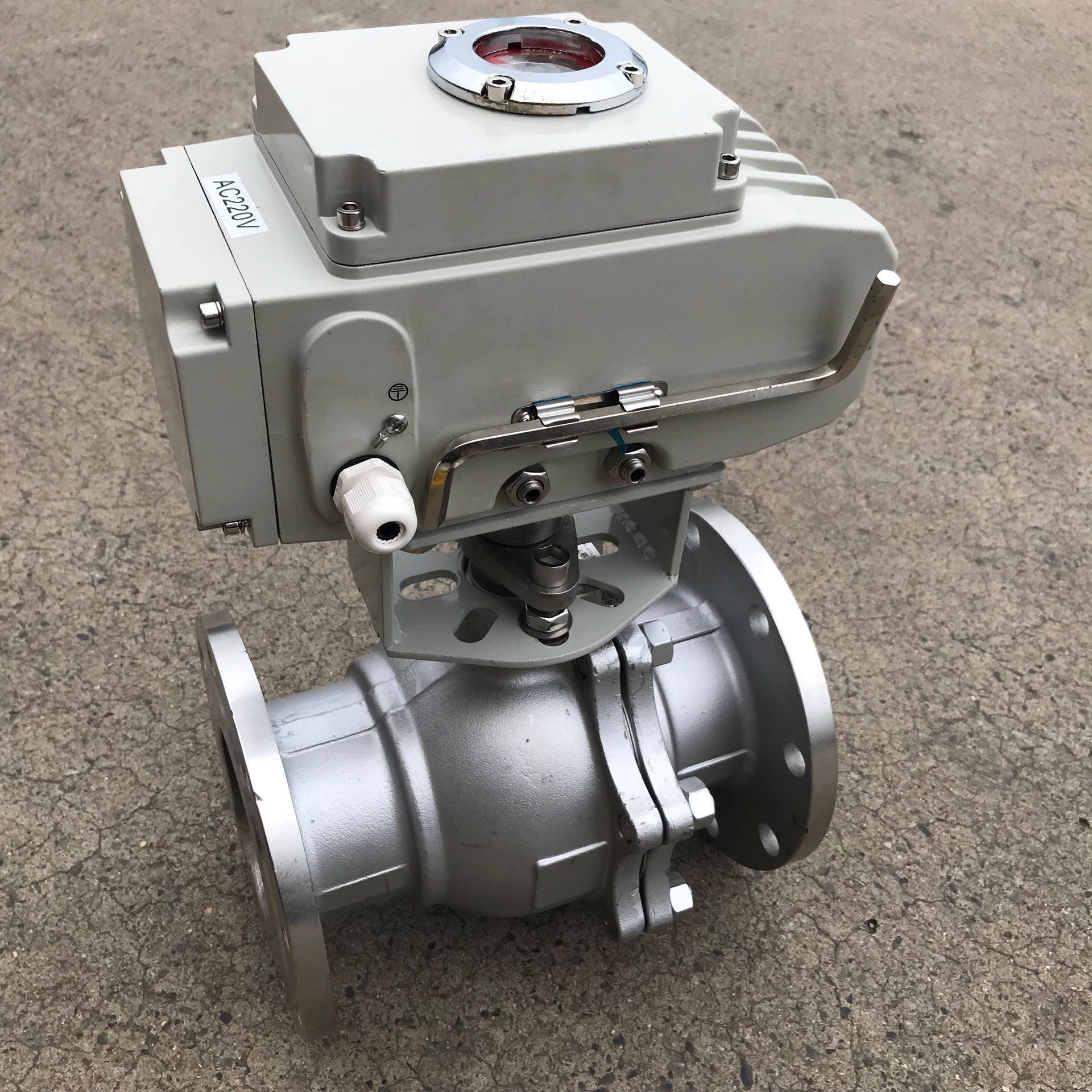

Q941F-16P 采用直连式智能电动执行机构，内部集成高精度伺服放大器与控制电路板。无需外接伺服放大器，直接接入 4-20mA 控制信号和电源即可工作。
1. 信号接收：执行器接收来自 PLC、DCS 或调节器的 4-20mA 模拟信号。
2. 位置比较：内部控制芯片将输入信号对应的目标位置与电位计反馈的实际位置进行比较。
3. 驱动执行：若存在偏差，电机启动，通过二级精密蜗轮蜗杆减速机构驱动阀杆旋转，带动球体转动。
4. 精准定位：当实际位置与目标位置一致时，电机停止，阀门保持在指定开度。整个过程具备自锁功能，防止介质冲击导致阀门移位。
调节与开关模式切换
* 比例调节（Modulating Control）：适用于需要连续控制流量的场合。例如，在化学反应釜进料控制中，通过改变 4-20mA 信号大小，精确控制阀门开度，从而稳定反应物料配比。基本误差 ≤ ±1%，回差 ≤ 1%，死区 ≤ 1%，确保控制精度。
* 两位开关（On/Off Control）：适用于简单的启停控制。通常使用 4mA 对应全关，20mA 对应全开（或反之，可设置）。也可配置无源触点信号进行远程急停或联锁保护。
安全保护功能
1. 过热保护：电机内置热敏元件，当线圈温度过高时自动切断电源，防止烧毁。
2. 过载保护：当阀门遇到异常阻力（如异物卡阻）导致扭矩超过设定值时，执行器自动停机并报警。
3. 限位保护：具备电气限位和机械限位双重保护，防止过转损坏阀体或执行机构。
4. 失信号保护：可预设故障安全位置（Fail-Safe），当控制信号丢失时，阀门自动回到全开、全关或保持原位状态，保障工艺安全。
5. 防静电设计：球体、阀杆与阀体之间设置弹簧导通结构，将开关过程中产生的静电导出，避免静电积聚引发火花，特别适用于易燃介质。
安装与维护指南
安装注意事项
1. 管道清洁：安装前务必清除管道内的焊渣、铁锈等杂质，以免损伤密封面或卡住球体。
2. 流向检查：虽然浮动球阀通常双向密封，但建议按照阀体箭头指示方向安装，以优化密封性能和使用寿命。
3. 法兰连接：严格按照 GB/T9113 或 ANSI B16.5 标准进行法兰对中，均匀紧固螺栓，避免偏载导致阀体变形或泄漏。
4. 电气接线：由专业电工按照接线图正确连接电源和控制信号线，注意相序和接地。户外使用时建议加装防雨罩。
5. 手动测试：通电前，先使用手柄进行手动全开全闭操作，确认阀门转动灵活无卡涩。
日常维护
1. 定期检查：定期检查阀门外观、接线盒密封性及执行器运行声音是否正常。
2. 润滑保养：每年对阀杆填料函及执行机构传动部件进行一次润滑保养。
3. 密封检查：发现外漏时，可适当拧紧填料压盖螺母；若内漏严重，需更换阀座密封圈。
4. 长期停用：若阀门长期不使用，应处于半开状态，并定期通电活动一次，防止锈蚀或粘连。
应用领域
Q941F-16P 智能型电动法兰球阀凭借其优异的不锈钢耐腐蚀性能和精准的 4-20mA 调节能力，成为以下行业的理想选择：
* 化工行业：硝酸、醋酸、有机溶剂等腐蚀性介质的流量控制与切断。
* 制药行业：高纯度流体输送系统中的无菌控制与精确配比。
* 水处理：自来水厂、污水处理厂的加药系统、排污控制。
* 食品轻工：饮料、乳制品生产过程中的卫生级流体控制（需符合相关卫生标准）。
* 能源电力：电厂冷却水系统、蒸汽冷凝水回收系统的自动化控制。
