1. 产品概述
上海湖泉

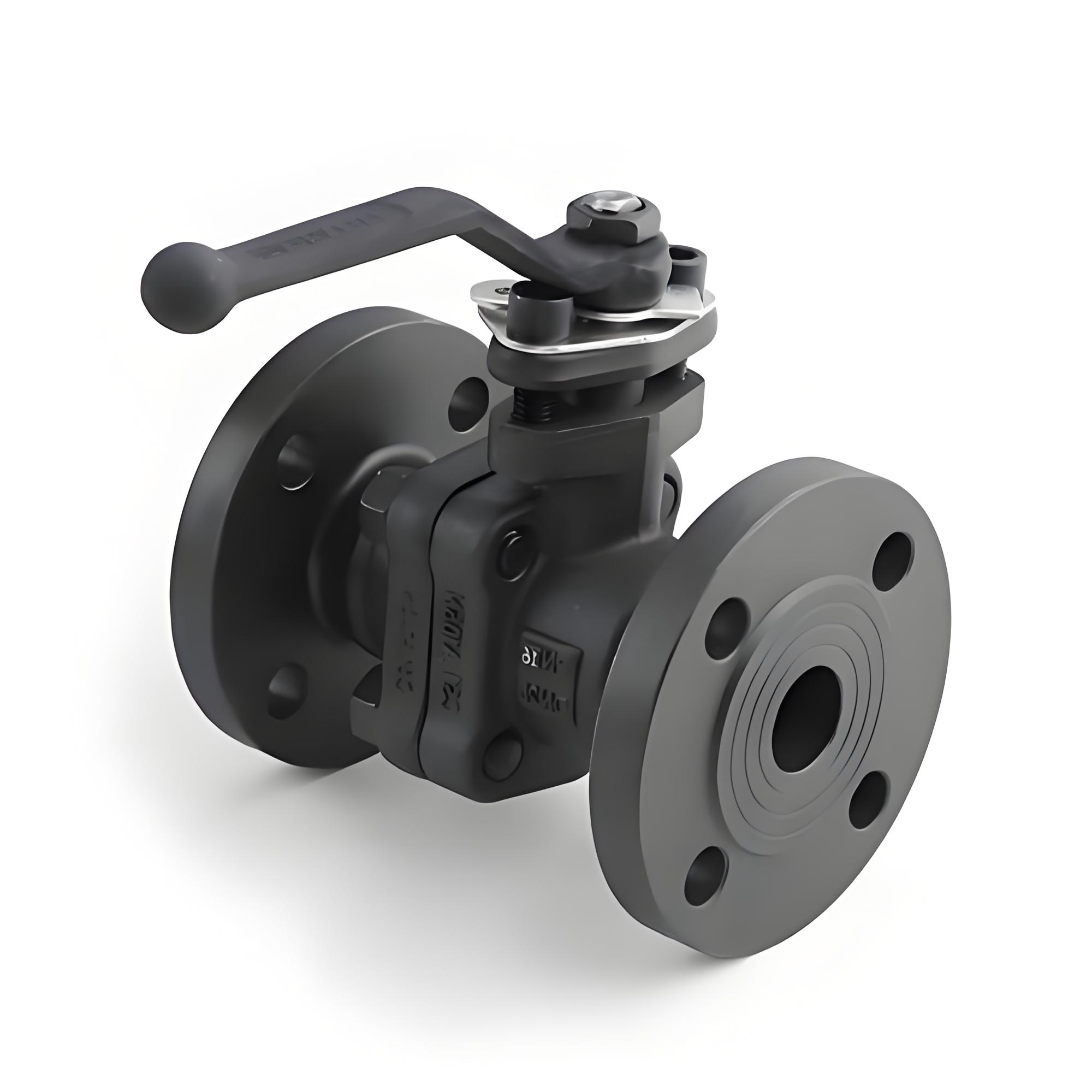

阀门集团有限公司Q41F-10C 法兰
球阀是一款采用法兰连接、手动操作（也可配置气动/电动执行器）的软密封切断阀。其中，“Q”代表
球阀，“4”代表法兰连接，“1”代表直通式结构，“F”代表聚四氟乙烯（PTFE）密封材料，“10”代表公称压力为1.0MPa（即PN10），“C”代表阀体材质为碳钢（Cast Steel，通常指WCB铸钢）。该系列产品广泛应用于石油、化工、电力、冶金及水处理等行业的管路系统中，用于截断或接通介质。
2. 主要技术参数
* 型号：Q41F-10C
* 公称压力：PN10 (1.0 MPa)
* 公称通径：DN40, DN50, DN65, DN80, DN100
* 适用温度：-29℃ ～ 150℃（取决于密封材料，PTFE标准范围；若选用PPL可达300℃）
* 适用介质：水、蒸汽、油品、天然气及部分腐蚀性介质
* 连接方式：法兰连接（符合GB/T 9113或JB/T 79标准）
* 驱动方式：手动（手柄/蜗轮），可选配气动、电动执行机构
* 设计标准：GB/T 12237
* 试验标准：GB/T 13927
3. 结构特点与优势
* 流体阻力小：全通径设计，流道平滑，介质通过时压力损失极小，不易沉积杂质。
* 密封性能优异：采用PTFE（聚四氟乙烯）阀座密封圈，摩擦系数低，密封可靠，实现双向零泄漏。
* 操作轻便快捷：只需旋转手柄90°即可完成全开或全关动作，便于快速切断介质。
* 结构简单紧凑：体积小、重量轻，安装维护方便，阀杆采用下装式防飞出结构，安全性高。
* 耐腐蚀性强：阀体采用优质碳钢铸造，球体及阀杆经过精密加工及表面处理，具有良好的耐蚀性和耐磨性。
4. 主要零件材质
* 阀体/阀盖：WCB（碳钢）
* 球体：304不锈钢或碳钢镀铬处理
* 阀杆：2Cr13或304不锈钢
* 密封圈：PTFE（聚四氟乙烯）或增强PTFE
* 填料：柔性石墨或PTFE
* 垫片：金属缠绕垫或柔性石墨复合垫
5. 规格尺寸参考（DN40-DN100）
以下尺寸为常见国标（GB）参考值，具体以厂家实际图纸为准：
| 公称通径 (DN) | 结构长度 L (mm) | 法兰外径 D (mm) | 螺栓孔中心距 K (mm) | 螺栓数量 n-φd | 高度 H (mm) | 手柄宽度 W (mm) | 近似重量 (kg) |
| :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- |
| 40 | 165 - 180 | 150 | 110 | 4-φ18 | 95 - 100 | 230 | 7 - 9 |
| 50 | 200 - 203 | 165 | 125 | 4-φ18 | 107 - 115 | 230 | 10 - 12 |
| 65 | 220 - 222 | 185 | 145 | 4-φ18 / 8-φ18 | 142 - 150 | 400 | 15 - 18 |
| 80 | 250 - 254 | 200 | 160 | 8-φ18 | 152 - 160 | 400 | 19 - 22 |
| 100 | 280 - 300 | 235 | 190 | 8-φ18 / 8-φ22 | 178 - 185 | 650 | 33 - 38 |
*(注：不同压力等级和制造标准下，L值和法兰尺寸可能略有差异，请以具体订货技术协议为准)*
6. 应用领域
* 石油化工：用于原油、成品油、天然气管道的切断与控制。
* 电力行业：电厂循环水系统、蒸汽管道。
* 水处理：自来水厂、污水处理厂的清水及污水管路。
* 暖通空调：大型建筑供暖、制冷系统的主干管控制。
7. 安装与维护注意事项
1. 安装前检查：确认阀门铭牌参数符合工况要求，清除管道内杂物，防止损伤密封面。
2. 安装方向：可水平或垂直安装，但建议留有足够空间以便手柄操作。法兰连接时需对角均匀拧紧螺栓，确保密封垫片对中。
3. 操作规范：严禁将球阀用作节流阀使用，应处于全开或全关状态。开关时避免用力过猛，以免损坏手柄或内部结构。
4. 定期维护：定期检查填料函是否有泄漏，如有微漏可适当拧紧压盖螺母；长期不使用时，应处于全开位置并定期活动，防止密封面粘连。
