1. 产品概述

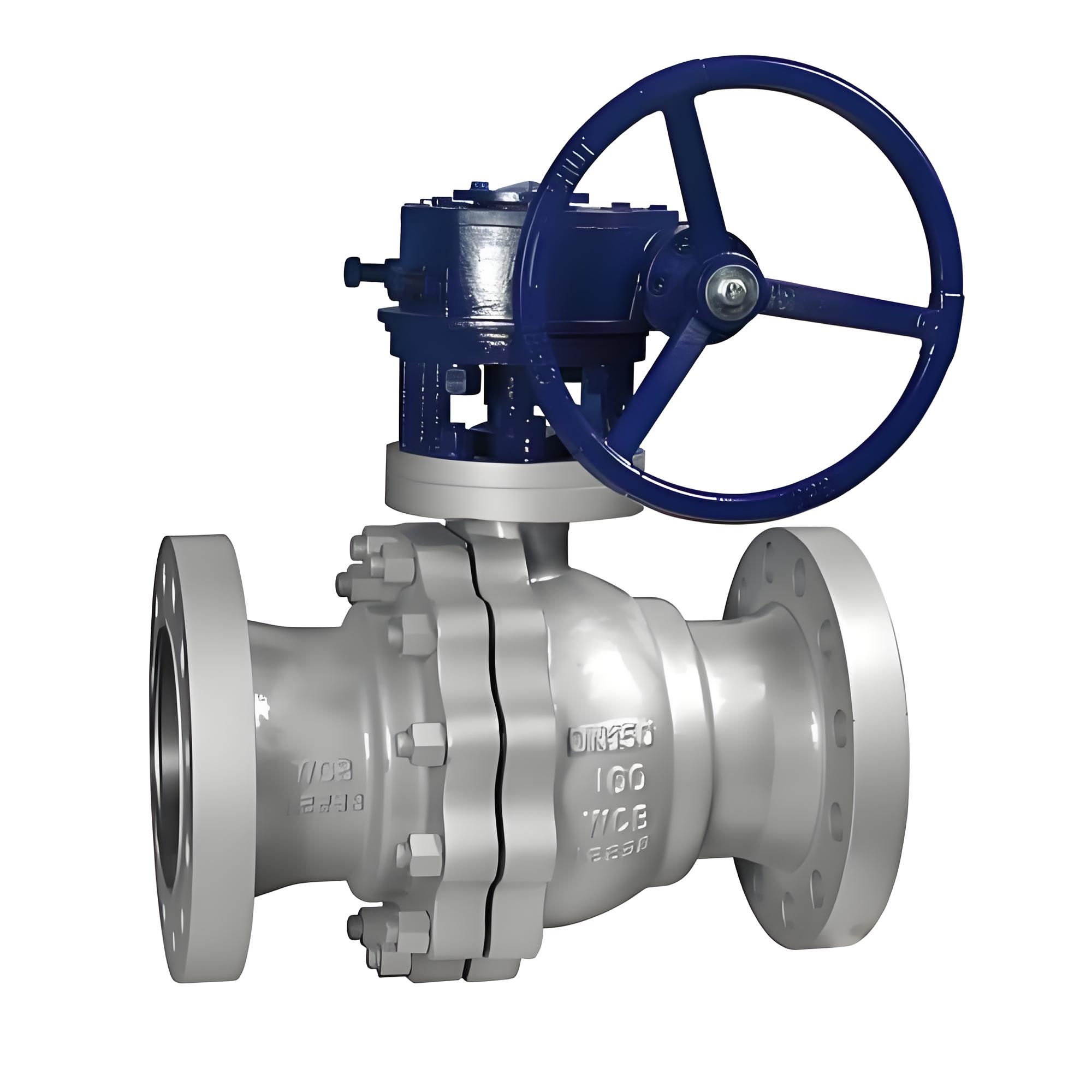

Q347F-10C 是一款高性能的蜗轮传动固定式法兰
球阀。其中，“Q”代表
球阀，“3”代表蜗轮传动，“4”代表法兰连接，“7”代表固定球结构，“F”代表聚四氟乙烯（PTFE）密封面，“10”代表公称压力为 PN10（或 Class 150/600LB 等级，具体视标准而定，通常国内指 PN10 即 1.0MPa），“C”代表阀体材质为碳钢（WCB）。该
阀门采用上下阀杆固定球体的设计，消除了浮动球阀在高压下阀座变形导致的操作扭矩过大问题，特别适用于 DN200 及以上的大口径管道系统。其具有双向密封、低操作扭矩、防火防静电及自动泄压等安全特性，广泛应用于石油、天然气、化工、电力及冶金等行业。
2. 主要技术参数
* 产品名称：蜗轮固定式法兰球阀
* 型号标识：Q347F-10C
* 公称通径：DN200, DN250, DN300, DN400
* 公称压力：PN10 (1.0 MPa) / Class 150
* 适用温度：
* PTFE密封：-29℃ ～ 150℃
* PPL/增强聚四氟乙烯：-29℃ ～ 300℃
* 金属硬密封：-29℃ ～ 425℃ 或更高（取决于合金材料）
* 适用介质：水、蒸汽、油品、天然气、醋酸类、硝酸类等非强腐蚀性或特定腐蚀性介质。
* 驱动方式：蜗轮传动（手动），可预留气动或电动执行机构接口。
* 连接方式：法兰连接（RF突面、RTJ环连接面等，符合 GB/T 9113 或 ANSI B16.5 标准）。
3. 结构特点与优势
3.1 固定球结构，操作轻便
球体由上下阀杆轴承支撑固定，旋转时球体位置精确，不会因介质压力产生位移。相比浮动球阀，大幅降低了启闭扭矩，使得 DN200-DN400 大口径阀门通过蜗轮箱即可轻松操作。
3.2 双向零泄漏密封
阀座采用弹簧预紧结构，将阀座推向球体，实现进出口双向密封。即使在中腔无压力的情况下，也能保证良好的密封性能。密封副可根据工况选择软密封（PTFE/RPTFE/PEEK）或硬密封（司太立合金/碳化钨）。
3.3 防火与防静电设计
* 防火安全：符合 API 607/API 6FA 标准。当发生火灾导致软密封圈烧毁时，阀座内的金属密封唇与球体接触，形成金属对金属的紧急密封，防止介质大量泄漏。
* 防静电导出：球体、阀杆与阀体之间通过不锈钢弹簧和钢球构成导电通道，将摩擦产生的静电导出至管道大地，避免静电积聚引发火花，特别适用于天然气等易燃易爆介质。
3.4 自动泄压功能
当阀门关闭且中腔介质因温度升高导致压力异常上升时，出口端阀座能自动后退脱离球体，将中腔多余压力释放至出口管道，保护阀门本体安全。
3.5 防吹出阀杆设计
阀杆采用倒装或台阶式防吹出结构，并配有双重密封。即使在火灾导致填料烧损的情况下，阀杆也不会被介质压力吹出，确保外部密封的安全性。
3.6 全通径或缩径可选
* 全通径：流道直径与管道内径一致，阻力极小，便于管道清扫（如使用清管器）和刮蜡作业。
* 缩径：流道略小于管道内径，可减轻阀门重量约 30%，降低采购成本，适用于对流量要求不极其严格的工况。
4. 规格尺寸参考 (DN200 - DN400)
以下尺寸为基于 PN10/Class 150 标准的典型参考值（具体尺寸需依据厂家图纸及 GB/T 12221 或 API 6D 标准确认）：
| 公称通径 (DN) | 结构长度 L (mm) | 法兰外径 D (mm) | 螺栓孔中心圆 D1 (mm) | 高度 H (mm) | 近似重量 (kg) |
| :--- | :--- | :--- | :--- | :--- | :--- |
| DN200 | 292 - 305 | 340 - 345 | 295 - 300 | ~450 - 500 | ~85 - 110 |
| DN250 | 330 - 356 | 405 - 410 | 355 - 360 | ~550 - 620 | ~130 - 160 |
| DN300 | 394 - 400 | 460 - 470 | 410 - 415 | ~650 - 750 | ~190 - 240 |
| DN400 | 457 - 480 | 560 - 575 | 515 - 525 | ~800 - 950 | ~300 - 380 |
*(注：不同制造标准如 GB、ANSI、JIS 对应的法兰尺寸和结构长度略有差异，订货时请明确标准。)*
5. 应用领域
* 石油天然气：长输管线、城市燃气管网、炼油厂工艺管道。
* 化工行业：各类腐蚀性或非腐蚀性液体、气体介质的切断与控制。
* 电力工业：电厂循环水系统、蒸汽管道。
* 冶金与矿山：浆液输送（建议选用全通径或 V 型球阀）、高压水系统。
6. 选型与维护建议
1. 驱动方式选择：DN200 及以上规格通常标配蜗轮箱，若需远程控制或频繁操作，建议选配气动或电动执行机构。
2. 密封材料选择：一般常温清水、油品选用 PTFE；高温蒸汽或轻微腐蚀介质选用 PPL 或金属硬密封。
3. 定期维护：虽然该阀门免维护周期长，但建议定期通过注脂阀注入密封脂，以延长阀座寿命并保持紧急密封能力。对于长期静止的阀门，应定期进行全开全关操作，防止阀座与球体粘连。
