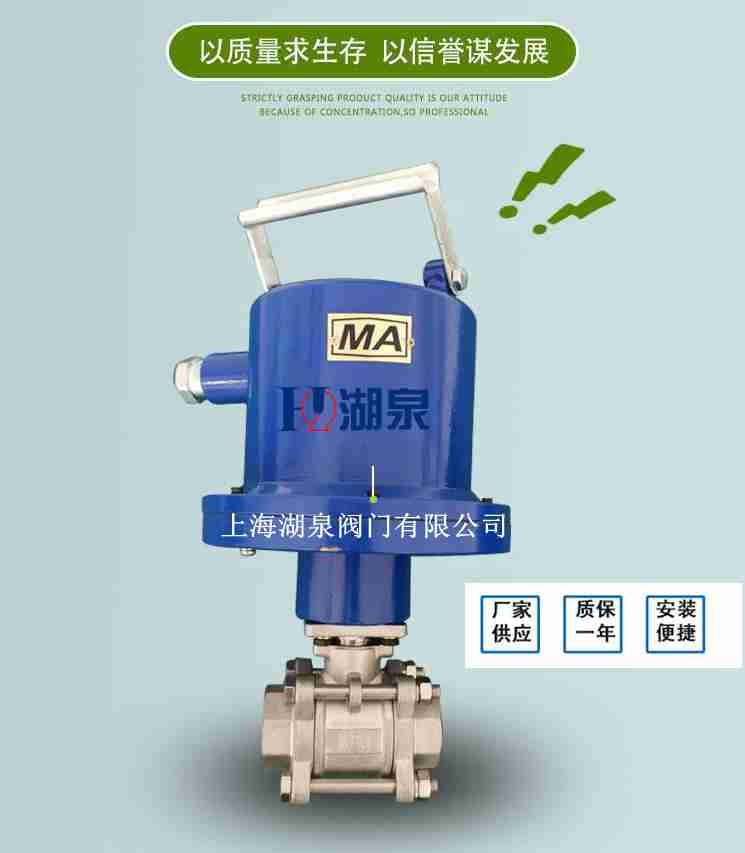

矿用隔爆兼本安型电动球阀主要技术参数
1、型号：DFB-32/10
2、防爆型式：隔爆型
3、防爆标志：Ex db I
4、额定控制电源电压：DC12V、DC24V、AC36v、AC127V、AC220V
额定控制电路电压：DC12V、DC24V、AC36V、AC127V、AC220V或常开触点
5、功耗：球阀转动时的平均功耗：不大于12W（静态功耗小于0.1W）
6、环境温度：5℃-40℃
7、环境湿度：﹤95%（+25℃时）
8、水压适应范围：0-10 MPa
9、介质温度：≤65℃
10、球阀开启（关闭）时间：4秒-6秒
11、球阀通径：DN15-DN32
12、外形尺寸(mm)：直径￠161×宽度230×高度295
13、重量： 8.4 kg
矿用隔爆兼本安型电动球阀安装与维修
1、该球阀安装时应将球阀装在整体下部，垂直于进水管道，避免将水喷入隔爆腔内，球阀与电源的安装距离与电缆截面有关，应合理装配电缆确保球阀正常供电。
2、维修时不得改变电路有关元器件的参数、规格和型号等。
3、维修时先切断电源后维修，“严禁带电开盖！”。
4、注意保护隔爆面，防止损伤！
5、故障排除：
矿用防爆型电动球阀是一种由球体旋转而开闭水的新型矿用隔爆型电动球阀（以下简称电动球阀）,由于其适应的供水压力范围广、不受泥沙、污水影响、供水通径大、工作过程中通电时间短、工作稳定可靠、是一种代用电磁阀的理想替代产品。
防爆型式：隔爆型；防爆标志：ExdⅠ。
执行标准：Q/ZLH07-2008、MT/715-1997标准。
二. 正常工作条件:
电动阀应在下列条件下可靠的工作:
a) 海拔高度不超过2000m;
b) 环境大气压80-110kPa;
c) 环境温度-20-+40℃;
d) 周围空气相对湿度不大于95%(25℃时);
e) 具有甲烷混合物及煤尘爆炸危险的煤矿井下;
f) 在无显著振动的地方;
g) 在无破坏金属绝缘的气体和蒸气的环境;
h) 在无滴水的地方。
三、矿用防爆电动球阀是一种由球体旋转而开闭水路的新型电动阀门,它由数字逻辑控制电路,方向控制电路,电流采样控制电路,工作状态指示电路等组成;接入24VDC电源后，控制端K1、K2有继电器无源点控制球阀的开启与关闭,K1与K2短接球阀打开，K1与K2断开球阀关闭。由电流采样控制电路检测球阀的工作位置, 工作状态指示电路指示球阀的工作状态: 球阀旋转开启,绿色LED亮；当开启到设定口径时,黄灯亮(此时电机不耗电)；当球阀旋转关闭时,红灯亮(此时电机不耗电)。
四.主要技术参数
1． 防爆标志： ExdⅠ
2． 输入电压: 24V DC.
3． 工作电流: ≤70mA DC.
4． 环境温度: 0℃～40℃
5． 环境湿度: ≤95%RH.（25℃时）
6． 大气压力： 80～110kPa
7． 水压适应范围 : 0.2MPa～7.0MPa。
8． 水温适应范围 : 0～60℃
9． 球阀开启速度 : 6s～12s10． 球阀开启通径: 10mm
11． 外型尺寸: φ160×190
12.矿用防爆电动球阀 重量: 7kg
矿用隔爆兼本安型电动球阀连接件与接线盒
连接件是置于接线盒内，供引入电缆或导线接线用的(又称接线端子)。连接件要有足够的机械强度和结构尺寸，要保证导线连接可靠，保证在振动和温度的影响下连接不松动，不产生火花、过热和接触不良等现象。对于与含轻金属材料的连接必须采取特的预防措施(如铝芯电缆连接的连接件要用铜铝过渡接头)。
为了保证电气设备的导线和电缆连接牢固，防止电气设备运中产生火花、电弧引燃爆炸性混合物，对正常运行产生火花、电弧或危险温度的电气设备，功率大于250W或电流大于5A的I类气设备，其电缆和导线的连接都应使用接线盒和连接件。接线的形式根据使用环境及有关技术要求决定。接线盒应符合下列件：接线操作方便;接线盒内要留有导线弯曲半径的空间;接盒内裸露导体间的电气间隙、爬电距离要符合相应防爆类型的有关规定;为防止电弧、闪络现象，接线盒内壁应涂耐弧漆。
