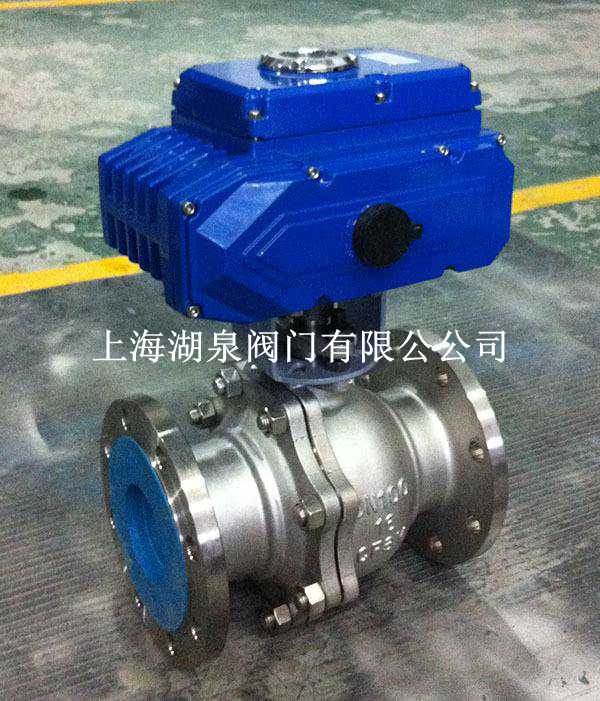

上海湖泉阀门有限公司q941f 16p dn25 电动球阀电动球阀：公称压力或压力级：PN1.0-32.0MPa、ANSI CLASS 150-900、JIS10-20K
公称通径或口径：DN6～900、NPS 1/4 ～36电动球阀：连接方式：法兰、对焊、螺纹、承插焊等适用温度：-196℃～540℃驱动方式：手动、蜗轮蜗杆传动、气动、电动、液动、气液联动、电液联动
电动球阀阀体材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)、Ti。选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。Q941型电动球阀适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC电源即可控制运转。具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构可根据用户要求另配置UNIC、PSQ、HQ、DHL等型号电子式电动执行机构或GTX、AL等气活塞式执行机构。
设
计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、检验主试验：JB/T 9092、API 598。
Q941电动轨道球阀是新型实用产品，具有旋转球芯 90 度摆切断的一种高科技型球阀。国内目前所用 Q 型球阀均是在给定预紧力下球芯与阀座摩擦进行开与关，经常导致密封面损坏，阀门泄漏和卡死现象，轨道球阀就是针对上述常见缺陷进行更新设计使球芯旋转 90 度再开关的新型球阀，该球阀能使密封面无摩擦结合，达到无泄漏的安全目的，并大大提高了阀门的使用寿命。
二、电动轨道球阀 结构特点
传统的球阀，无论是浮动式或固定式，球体与阀座始终接触，开关扭矩大，密封面容易损伤，轨道球轮着启闭时，球体先偏转 -δ 角，然后转动，开关全过程中球体与阀座脱离，故阀座不会被擦伤，并且启闭扭矩小。
电动球阀型号：Q941F-10C DN32,Q941F-10C DN40,Q941F-10C DN50,Q941F-10C DN65,
Q941F-10C DN80,Q941F-10C DN100,Q941F-10C DN125,Q941F-10C DN150,
Q941F-10C DN200,Q941F-10C DN250,Q941F-10C DN300,Q941F-10C DN350,
Q941F-10C DN400,Q941F-10C DN450,Q941F-10C DN500,Q941F-10C DN600,
Q941F-10C DN700,Q941F-10C DN800,Q941F-10C DN900 Q941F-10C DN1000,
Q941F-16C DN32,Q941F-16C DN40,Q941F-16C DN50,Q941F-16C DN65,
Q941F-16C DN80,Q941F-16C DN100,Q941F-16C DN125,Q941F-16C DN150,
Q941F-16C DN200,Q941F-16C DN250,Q941F-16C DN300,Q941F-16C DN350,
Q941F-16C DN400,Q941F-16C DN450,Q941F-16C DN500,Q941F-16C DN600,
Q941F-16C DN700,Q941F-16C DN800,Q941F-16C DN900,Q941F-16C DN1000,
Q941F-25C DN32,Q941F-25C DN40,Q941F-25C DN50,Q941F-25C DN65,
Q941F-25C DN80,Q941F-25C DN100,Q941F-25C DN125,Q941F-25C DN150,
Q941F-25C DN200,Q941F-25C DN250,Q941F-25C DN300,Q941F-25C DN350,
。
