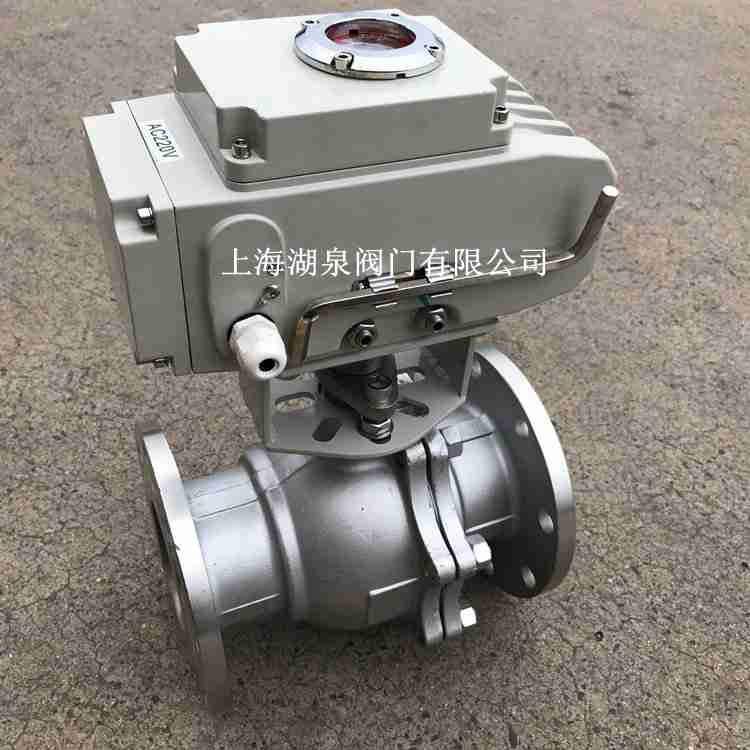

电动不锈钢球阀产品特点:
功能强劲:电动球阀按信号反馈形式可分为电动开关型、智能型、比例式等,各中信号输出类型应有尽有。
体积小巧:精小型电动蝶阀的体积与传统产品相比,仅相当于同类产品的35%左右。
轻便宜人:精小型电动蝶阀的重量仅相当于同类产品的30%左右。
性能可靠:电动执行器的轴承和电气元件等关键零部件采用进口名牌产品。
美观大方:铝合金压铸外壳、精细流畅、且可减少电磁干扰。
精密耐磨:蜗轮输出轴一体化设计,避免了键联结的间隙,传动精度高;特殊铜合金锻造,强度高,耐磨性好。
安全保证:通过1500V耐压检测,F级绝缘电机,安全有保障。
配套简单:采用单相电源,外接线路简单。或也采用380VAC、24VDC直流电源等。
使用方便:免加油、免点检、防水防锈、任意角度安装。
保护装置:双重限位、过热保护、过载保护。
多种速度:全行程时间9S、15S、30S、50S、100S、150S(出厂前已设定)。
智能数控:智能控制模块高度集成于电动装置本体中,无需外接定位器。数字设定、数字整定、高度精确、自我诊断、一机多能。
阀与执行机构的连接采用直连方式,电动执行机构内置伺服系统,不用另配伺服放大器,输入4-20mA信号及220VAC电源可控制运转。具有连线简单,结构紧凑、尺寸小、重量轻、阻力小、动作稳定等优点。执行机构可根据用户要求另配置UNIC、PSQ、HQ、DHL等型号电子式电动执行机构或GTX、AL等气活塞式执行机构。
电动不锈钢球阀价格行情执行标准:
1、设计与制造:GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸:JB/T74~90(JB74~90)、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、NF E29-211、DIN2543。
3、结构长度:GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、检验主试验:JB/T 9092、API 598。
型 项目 |
BR-05 | BR-10 | BR-20 | BR-40 | BR-60 | BR-100 |
电源 | 110/220VAC | 110/220VAC | 110/220VAC | 110/220VAC | 110/220VAC | 110/220VAC |
输出力矩 | 50N.M | 100N.M | 200N.M | 400N.M | 600N.M | 1000N.M |
动作范围 | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° |
动作时间 | 20s | 30s | 30s | 30s | 45s | 45s |
保护装置 | 过热保护 | 过热保护 | 过热保护 | 过热保护 | 过热保护 | 过热保护 |
环境温度 | -30°~+60° | -30°~+60° | -30°~+60° | -30°~+60° | -30°~+60° | -30°~+60° |
额定电流 | 0.24/0.16A | 0.57/0.35A | 0.65/0.37A | 1.12/0.57A | 1.18/0.60A | 1.24/0.83A |
绝缘电阻 | 100/500VDC | 100/500VDC | 100/500VDC | 100/500VDC | 100/500VDC | 100/500VDC |
耐压值 |
1500VAC 1分钟 |
1500VAC 1分钟 |
1500VAC 1分钟 |
1500VAC 1分钟 |
1500VAC 1分钟 |
1500VAC 1分钟 |
手动操作 | 手柄操作 | 手柄操作 | 手柄操作 | 手柄操作 | 手柄操作 | 手柄操作 |
限位 |
电气、机械 二重限位 |
电气、机械 二重限位 |
电气、机械 二重限位 |
电气、机械 二重限位 |
电气、机械 二重限位 |
电气、机械 二重限位 |
防护等级 | IP-65 | IP-65 | IP-65 | IP-65 | IP-65 | IP-65 |
