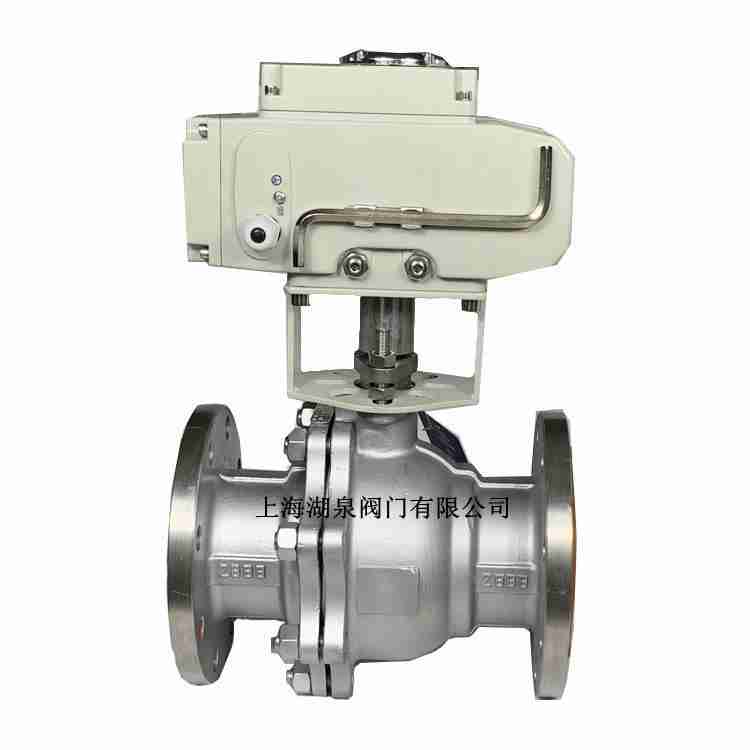

上海湖泉
阀门有限公司对夹
电动球阀价格,该电动对夹
球阀)由电动执行器及对夹
球阀组成,电动对夹球阀和普通电动球阀相比具有结构紧凑,体积小,重量轻,阀座与端面法兰距离近,物料滞留少,密封性能优越等特点。通常电动对夹球阀适用于安装位置比较短的场合,广泛应用于化工、石油、制药、轻工等行业的自动控制。采用V型通道球体结构与电子式电动执行器配套可实现流量的调节。Q971型不锈钢电动薄型
球阀采用角行程电动执行器与超薄不锈钢球阀阀体组成,也可称为电动超薄球阀。对夹电动球阀主要适用于两位切断、调节的 场合。球阀与执行机构的连接采用直连方式,电动执行机构内置伺服系统,无须另配伺服放大器,输入4-20mA信号及220VAC电源 即可控制运转。电动对夹球阀具有连线简单,结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。电动超薄球阀是参照意 大利产品的特点,与普通球阀相比,具有结构长度短、重量轻、安装方便、节省材料等显著的优点。此外,阀座采用弹性密封结 构,密封可靠,启闭轻松。电动对夹球阀设有耐火结构,万一发生火灾时,仍然能够可靠操作并具有良好的密封性。
电动对夹式球阀价格技术参数
公称通径 |
DN15~DN200(mm) |
公称压力 |
1.0、1.6、2.5MPa |
连接形式 |
超薄法兰、对夹式 |
结构形式 |
直通式 |
驱动形式 |
电源驱动AC220V、AC380V、DC24V(其它特制) |
温度范围 |
PTFE≤180℃、PPL≤300℃、硬密封≤450℃ |
阀芯结构 |
V型、O型阀芯 |
阀体材质 |
铸钢(WCB)、不锈钢(304、316、316L) |
密封材料 |
PTFE(聚四氟乙烯)、PPL(对位聚苯)、金属密封(硬质合金) |
使用介质 |
油、水、气及纸浆或纤维状流体 |
控制方式 |
开关式(两位切断)、调节型(4~20mA信号) |
对夹电动球阀价格
称通径DN |
L |
L1 |
H |
D |
D1 |
额定功率 |
额定电流 |
压力 |
1.6/2.5 |
1.6/2.5 |
1.6/2.5 |
1.6/2.5 |
1.6/2.5 |
|
|
15 |
32 |
155 |
218 |
95 |
65 |
15W |
0.2A |
20 |
38 |
155 |
223 |
105 |
75 |
15W |
0.2A |
25 |
45 |
155 |
230 |
115 |
86 |
15W |
0.2A |
32 |
55 |
155 |
236 |
136 |
100 |
15W |
0.2A |
40 |
62 |
208 |
243 |
146 |
110 |
25W |
0.5A |
50 |
72 |
208 |
250 |
160 |
125 |
25W |
0.5A |
65 |
95 |
208 |
260 |
180 |
145 |
25W |
0.5A |
80 |
120 |
256 |
278 |
195 |
160 |
50W |
0.8A |
100 |
145 |
256 |
338 |
215 |
180 |
90W |
1.0A |
125 |
200 |
256 |
352 |
245 |
210 |
90W |
1.0A |
150 |
225 |
288 |
382 |
280 |
240 |
120W |
1.2A |
200 |
230 |
288 |
390 |
335 |
295 |
150W |
1.2A |
