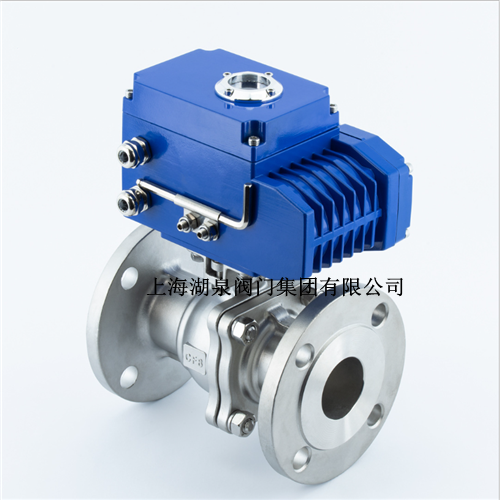

上海湖泉阀门集团有限公司铸钢球阀启闭件(球体)由阀杆带动,并绕阀杆的轴线作旋转运动的阀门。主要用于截断或接通管路中的介质,亦可用于流体的调节与控制,其中硬密封V型球阀其V型球芯与堆焊硬质合金的金属阀座之间具有很强的剪切力,特别适用于含纤维、微小固体颗料等介质。上海湖泉阀门铸钢电动球阀一般分为手柄铸钢球阀,气动铸钢球阀,电动铸钢球阀,铸铁球阀,不锈钢球阀,全铜球阀等。电动球阀在管路中主要用来做切断、分配和改变介质的流动方向。电动球阀是近年来被采用的一种阀门,它具有以下优点: 湖泉阀门铸钢球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。球阀开关轻便,体积小,可以做成很大口径,密封可靠,结构 简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,在各行业得到广泛的应用。
电动球阀和旋塞阀是同属一个类型的阀门,只有它的关闭件是个球体,球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。
1、dn100电动铸钢球阀供应商流体阻力小,其阻力系数与同长度的管段相等。
2、结构简单、体积小、重量轻。
3、紧密可靠,目前球阀的密封面材料使用塑料、密封性好,在真空系统中也已使用。
4、 操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。
5、 维修方便,电动球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
6、 在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。
7、 dn100电动铸钢球阀供应商适用,通径从小到几毫米,大到几米,从高真空至高压力都可应用。
8、相对于手动和涡轮转动球阀来说,电动球阀可以大口径配置,(手动和涡轮转动球阀一般都在DN300口径以下,电动球阀目前可以达到DN1200口径。)
dn100电动铸钢球阀供应商电动球阀已应用于石油、化工、发电、造纸、原子能、航空、火箭等各部门,以及人们日常生活中。
dn100电动铸钢球阀供应商主要连接尺寸
电动球阀和旋塞阀是同属一个类型的阀门,只有它的关闭件是个球体,球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。
1、dn100电动铸钢球阀供应商流体阻力小,其阻力系数与同长度的管段相等。
2、结构简单、体积小、重量轻。
3、紧密可靠,目前球阀的密封面材料使用塑料、密封性好,在真空系统中也已使用。
4、 操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。
5、 维修方便,电动球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
6、 在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。
7、 dn100电动铸钢球阀供应商适用,通径从小到几毫米,大到几米,从高真空至高压力都可应用。
8、相对于手动和涡轮转动球阀来说,电动球阀可以大口径配置,(手动和涡轮转动球阀一般都在DN300口径以下,电动球阀目前可以达到DN1200口径。)
dn100电动铸钢球阀供应商电动球阀已应用于石油、化工、发电、造纸、原子能、航空、火箭等各部门,以及人们日常生活中。
型号 | Q41F-16C | Q41F-16P | |
Q41F-25C | Q41F-25P | ||
工作压力(MPa) | 1.62.5 | ||
适用温度 | 180 | ||
适用介质 | 水、蒸汽、油品 | 弱腐蚀性介质 | |
材料 | 阀体、阀盖 | 碳素钢铸钢 | 铬镍系不锈钢 |
球体、阀杆 | 铬/铬镍/铬镍钼系不锈钢 | 铬镍系不锈钢 | |
密封圈 | 柔性石墨垫圈/316+柔性石墨垫圈 | ||
填料 | 聚四氟乙烯 |
公称通径mm | 主要外形连接尺寸 | |||||||
L | D | D1 | D2 | Z-d | H | W | ||
Q41F-16C Q41F-16P Q641F-16C Q641F-16P Q9B41F-16C Q9B41F-16P | ||||||||
15 | 130 | 95 | 65 | 45 | 14 | 4-14 | 78 | 140 |
20 | 140 | 105 | 75 | 55 | 14 | 4-14 | 84 | 160 |
25 | 150 | 115 | 85 | 65 | 14 | 4-14 | 95 | 180 |
32 | 165 | 135 | 100 | 78 | 16 | 4-18 | 150 | 250 |
40 | 180 | 145 | 110 | 85 | 16 | 4-18 | 150 | 300 |
50 | 200 | 160 | 125 | 100 | 16 | 4-18 | 170 | 350 |
65 | 220 | 180 | 145 | 120 | 18 | 4-18 | 195 | 350 |
80 | 250 | 195 | 160 | 135 | 20 | 8-18 | 215 | 400 |
100 | 280 | 215 | 180 | 155 | 20 | 8-18 | 250 | 500 |
125 | 320 | 145 | 210 | 185 | 22 | 8-18 | 265 | 600 |
150 | 360 | 280 | 240 | 210 | 24 | 8-23 | 270 | 800 |
200 | 400 | 335 | 295 | 265 | 26 | 12-23 | 330 | 800 |
