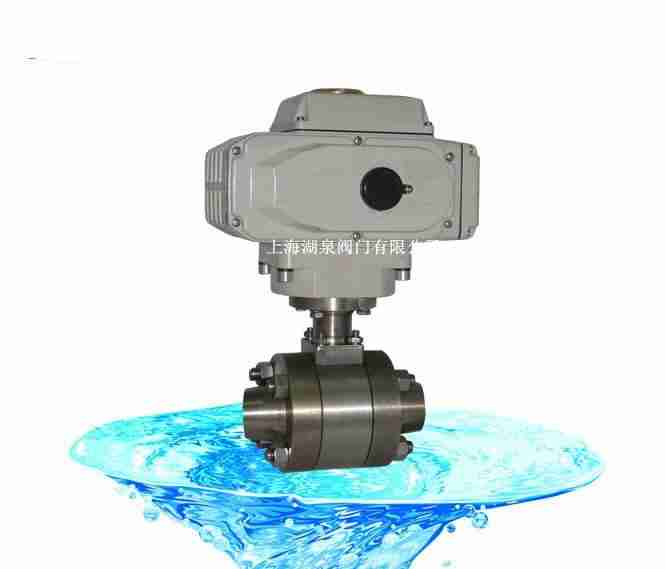

上海湖泉
阀门有限公司生产的电动
高压球阀Q961F由高压型
球阀与电动执行器连接组成，高压
电动球阀Q961N生产厂家公称压力PN160-320，公称通径DN15-DN200，阀体材质碳钢/不锈钢两种使用居多，可以根据客户需求定做特殊材质阀门，使用介质：水、气体、油品等，使用温度：≤250℃，阀门锻件可耐高压、液压及耐高温，在最大工作压力能保持良好的密封性能及抗压均匀性，特别适用于高温高压的特殊工况场合当中。在没有特定要求的情况下，阀体的材质都要求在不锈钢304或以上。可根据使用要求配置电动执行机构，对介质进行开关两位控制或比例型调节。
|
公称通径DN(mm) |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
|
公称压力(MPa) |
PN16.0、25.0、32.0 、36.0、42.0MPa；ANSI 150、300、600、900、1500、2500LB |
|
阀体形式 |
整体锻造型 |
|
连接形式 |
焊接式 |
|
阀芯形式 |
"O"型球形阀芯 |
|
动作范围 |
0～90° |
|
泄露量Q |
按GB/T4213-92，小于额定KV0.01% (软密封：零泄漏) |
|
基本误差 |
±1% |
|
回差 |
±1% |
|
死区 |
≤1%(可调) |
|
可调范围 |
250：1 |
|
配置执行机构 |
精小型、HQ、PSQ、3410R电动执行机构 |
|
控制方式 |
开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制) |
|
执行器类别 |
精小型执行器参数 |
3410R系列执行器参数 |
HQ系列执行器参数 |
|
电源电压 |
标准：220V AC单相 可选：110V AC 单相、380/440V AC 三相、24V/110V/220V AC |
|
输出力矩 |
50N·M～2000N·M |
50N·M～1500N·M |
50N·M～3000N·M |
|
动作范围 |
0～90° 0～360° |
0～90° |
0～90°、0°～270°可选 |
|
控制方式 |
智能调节(4～20mA模拟量信号控制) |
|
动作时间 |
15秒/30秒/60秒 |
10秒/15秒/30秒 |
18S～112S |
|
保护装置 |
过热保护 |
过载保护 |
内置过热保护、过载保护 |
|
环境温度 |
-30°～60° |
-30°～60° |
-20℃～+70℃ |
|
手动操作 |
同附带手柄操作 |
同附带手柄操作 |
机械离合机构，配手轮操作 |
|
机械限位 |
电气、机械二重限位 |
电气、机械二重限位 |
2个外部调整螺栓 |
|
防护等级 |
IP65 |
IP55 |
IP65、IP67、可定制IP68 |
|
防爆等级 |
无防爆 |
ExdⅡ BT4 |
ExdⅡ BT4,ExdⅡ CT6 |
|
位置测量 |
可选装开关或电位计 |
比例控制单元 |
电位计、比例控制单元 |
|
驱动电机 |
8W/E |
AC可逆电机 |
鼠笼式异步电机 |
|
进线接口 |
PE1/2〞进线线锁 |
2-PF 1/2〞进线线锁 |
2个 PF 3/4” |
|
壳体材料 |
铝合金 |
钢，铝合金 |
钢，铝合金，铝青铜，聚碳酸脂 |
|
外涂层 |
干粉，环氧聚酯，具有超强防腐功能 |
|
采用独特的电制动线路，因而定位精度高，执行机构灵敏，启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点 |
|
适用于动作频繁的调节回路，当接通持续率为25%时，每小时动作次数可达630-1200次 |
